NPM-W2 EJM7DC-MB-12M-00 12-3 -10 6 拆下盖子 从 F A 电脑上卸下 盖子 7 ●盖子从左侧分离的话 ，向 左滑动，卸掉右边的按 钮， 把盖子从 FA 电脑本体上 拆下来。 拆下 UPS 蓄电池 的盖子 8 ●拧松固定着盖子的螺丝。 卸下 UPS 蓄电池 9 ●拧松固定着蓄电池的 螺丝。 12 更换 UPS 蓄电池 ●拉出蓄电池，然后拔出来。 ●更换的蓄电池请使用 N5100 69573A A 。 ●新…
NPM-W2 EJM7DC-MB-12M-00
12-3
-9
4

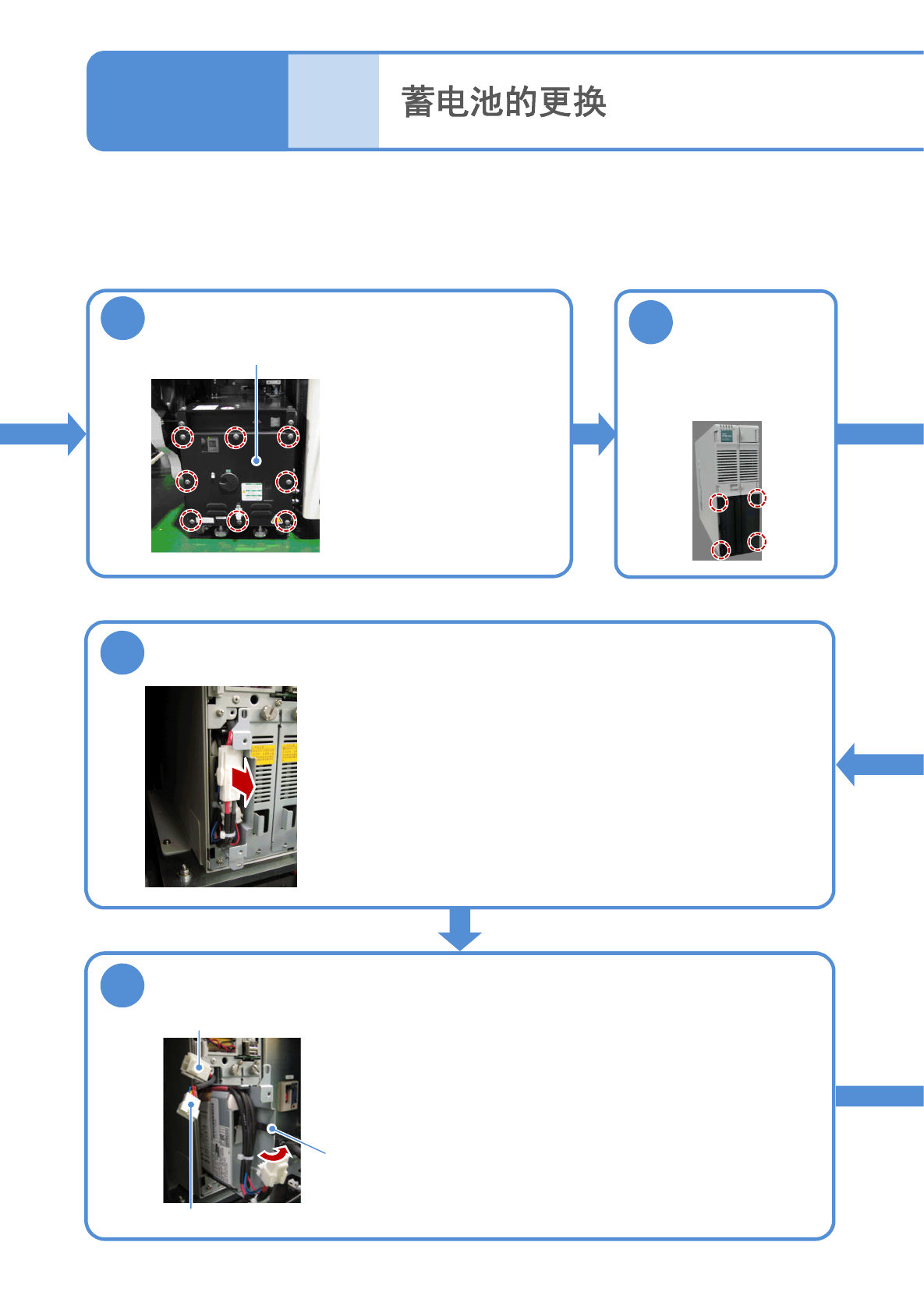

卸下检查BOX的前侧盖子
●使用六角扳手，打开检查
BOX的前侧盖。
前侧盖是被8个螺丝固定。
前侧盖
卸下FA电脑的盖
子
5
●盖子是通过4个按钮(盖
子内部)固定的。
10
拉出UPS蓄电池
●把蓄电池从机器本体内拉出大约30mm。
●为了避免内部电缆的损伤，请不要拉出过多。同时还要注意不要夹
到内部电缆。
电缆(连接器)
电线标签
信号电缆(连接器)
11
拆下UPS蓄电池的连接器
●打开压在连接器上的电线标签。
●拉出连接在蓄电池上的电缆和信号电缆，然后压住连接器的固定部
拔出连接器。
5
维修保养篇
12-3
NPM-W2 EJM7DC-MB-12M-00
12-3
-10
6
拆下盖子
从FA电脑上卸下
盖子
7
●盖子从左侧分离的话，向
左滑动，卸掉右边的按钮，
把盖子从FA电脑本体上
拆下来。

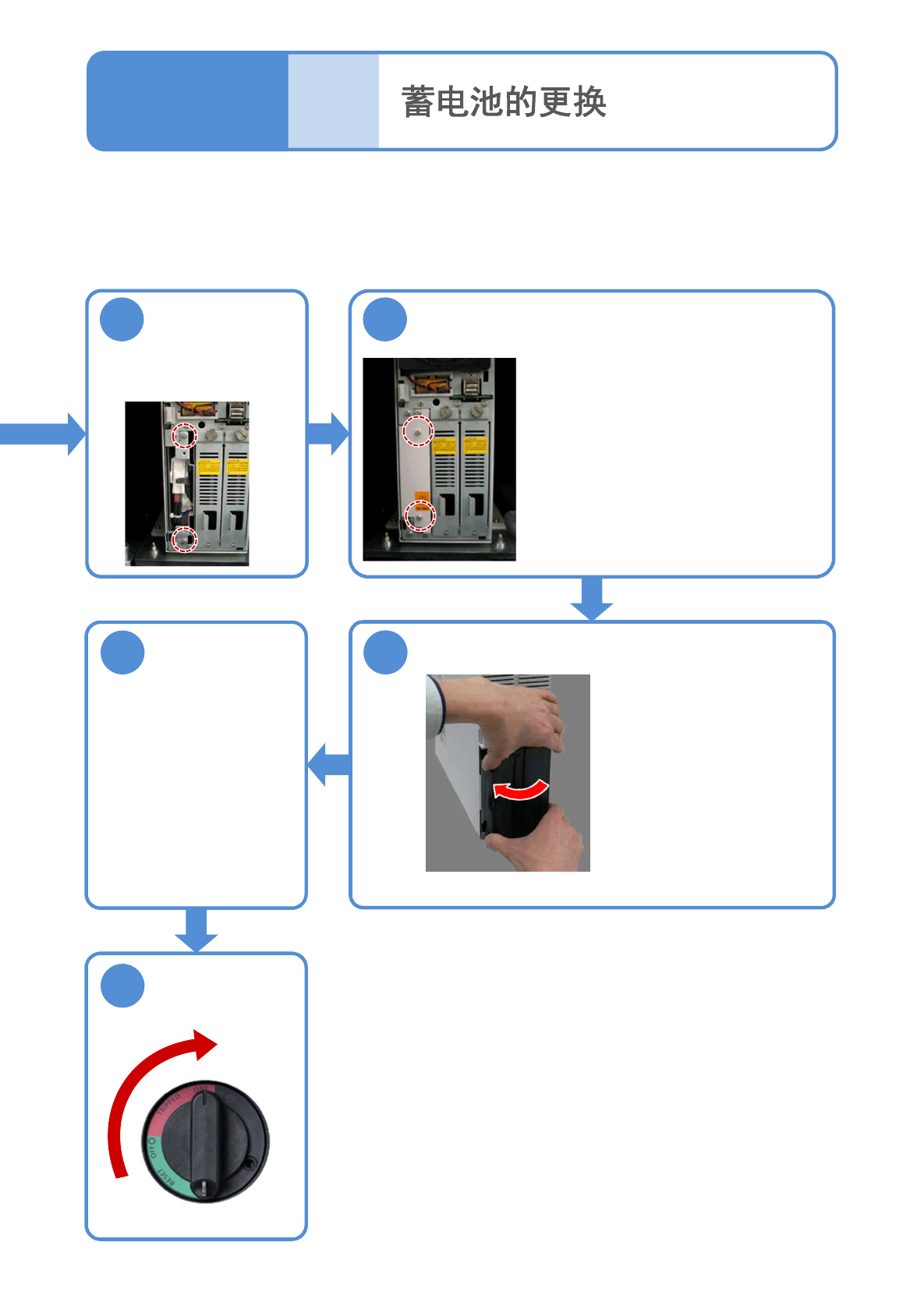

拆下UPS蓄电池
的盖子
8
●拧松固定着盖子的螺丝。
卸下UPS蓄电池
9
●拧松固定着蓄电池的螺丝。
12
更换UPS蓄电池
●拉出蓄电池，然后拔出来。
●更换的蓄电池请使用N510069573AA 。
●新的蓄电池按照 的顺序推到原来拉出来的位置，然后连接电缆和
信号电缆。
●电缆在外侧，信号电缆在内侧，放在蓄电池的金属板上。
●用电线标签压住电源连接器和信号连接器，把蓄电池推入FA电脑本
体的内部。
●请注意不要夹到电缆。
顺序
13
UPS蓄电池
10
●向右按住盖子左侧按钮的同时往外拉。
●请注意不要施加过大压力，否则可能会导致
破损。
NPM-W2 EJM7DC-MB-12M-00
12-3
-11
14

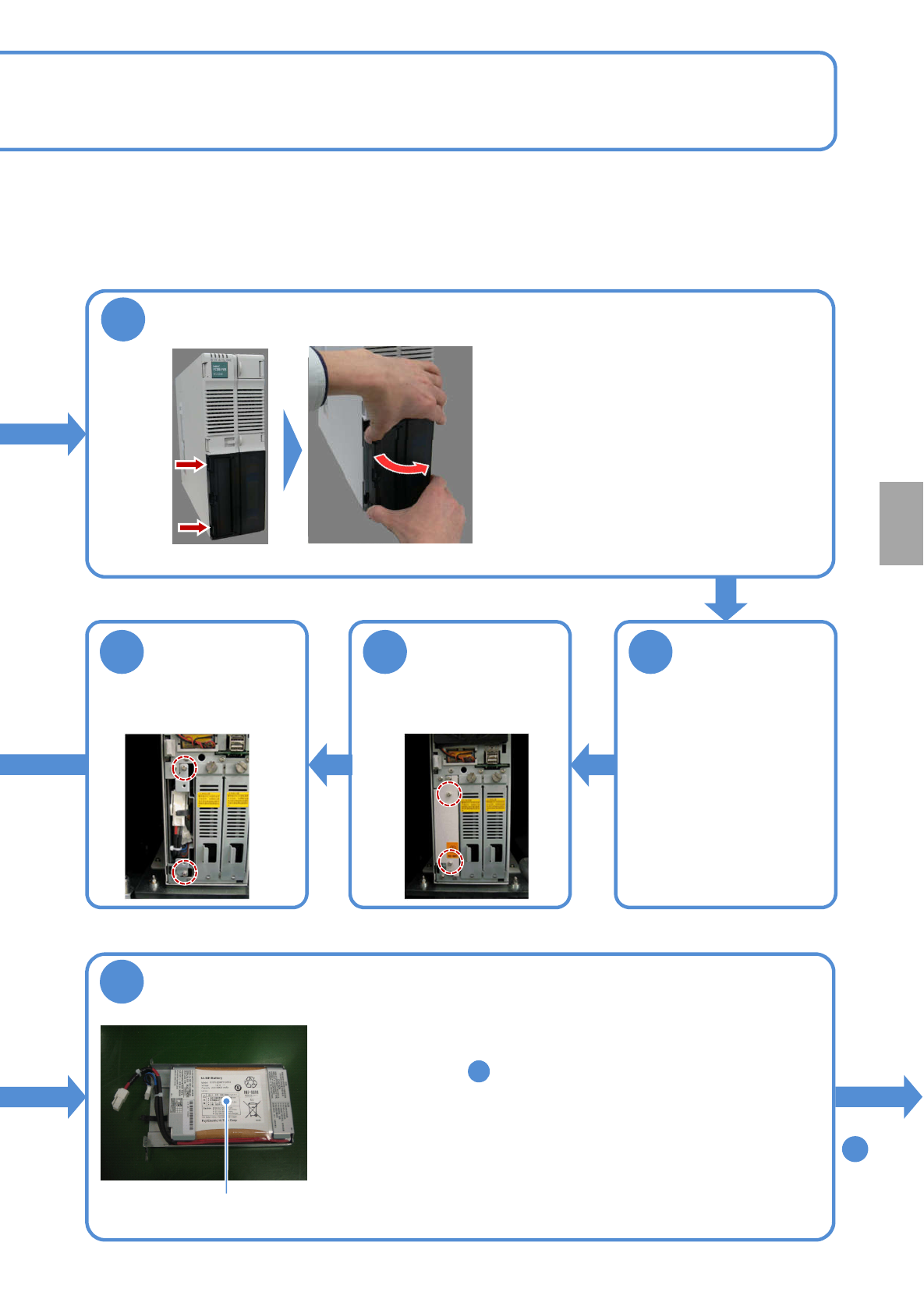

安装UPS蓄电池的盖子。
●用螺丝(2处)来安装。
●此时，请注意不要夹到和蓄电池连
接的电缆。
固定UPS蓄电池
13
●用螺丝(2处)来固定。。
ON
安装FA电脑的盖子
●先将盖子对准右侧的2个钩
子对准机箱的凹槽，然后对
准左侧的2处，然后把盖子全
体推入。
安装检查BOX的
前侧盖
●使用六角扳手安装检查
BOX的前侧盖。
●前侧盖用螺丝在8处加以
固定。
1516
17
6
维修保养篇
12-3
