NPM-W2 EJM7DC-MB-13M-00 13-4 -9 / Z 5 维修保养篇 1 3 - 4 点胶头 2 确认是否正常结束 1 1 1 1 12 13 确认提示 ( 能够保存面补正 Z 的数据 ) ( 把点胶头移动到操作位置 ) + 确认提示 12 注意 实施本校准时，在基准点及轨道上可 能沾上粘着剂 ，请用棉纱布等来擦干净。
NPM-W2 EJM7DC-MB-13M-00
13-4
-8
6

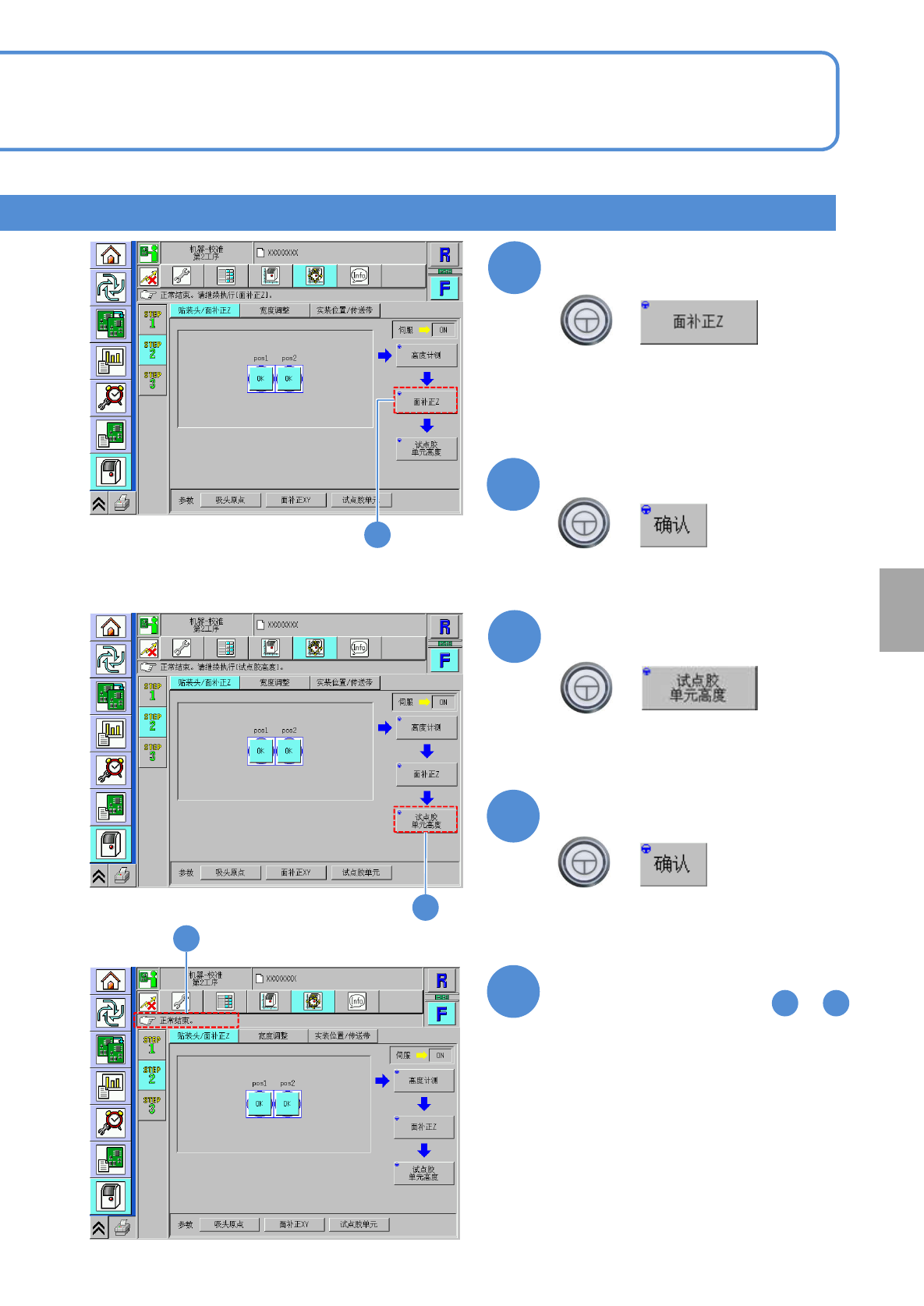

确认是否正常结束
●正常的时候，各点胶嘴位置的
显示会从「-」转换到「OK」。
(把点胶头移动到操作位置)
+
6
7
8
9
10
(完成面补正Z)
+
确认提示
确认是否正常结束
(把点胶头移动到操作位置)
+
+
确认提示
(开始试贴单元高度的校准)
10
确认正常结束后，选择执行面补正
Z的另一方的工作台，反复 ～
的操作
2 9
8
NPM-W2 EJM7DC-MB-13M-00
13-4
-9
/ Z 5
维修保养篇
13-4
点胶头 2
确认是否正常结束
11
11
12
13
确认提示
(能够保存面补正Z的数据)
(把点胶头移动到操作位置)
+
确认提示
12
注意
实施本校准时，在基准点及轨道上可能沾上粘着剂，请用棉纱布等来擦干净。
NPM-W2 EJM7DC-MB-13M-00
13-4
-10
