NPM-W2 EJM7DC-MB-06M-00 对单式托盘供料器的润 滑脂添加方法进行说明。双 式托盘供料器的润滑脂添加方法相同。 使用工具 : 润滑脂 所需时间 : 单式托盘供料器需要 20 分钟、双式托 盘供料器需要 4 0 分钟 ( ) 1 6-13 -1 维修保养篇 6 - 1 3 1 双式托盘供料器 时选择工作台 或者 2 ENABLING ( 托盘供料器拉出部移动到维 护位置 ) ENABLING 8 1 0 打开托盘箱盖，…

100%1 / 200
NPM-W2
EJM7DC-MB-06M-00
1
2

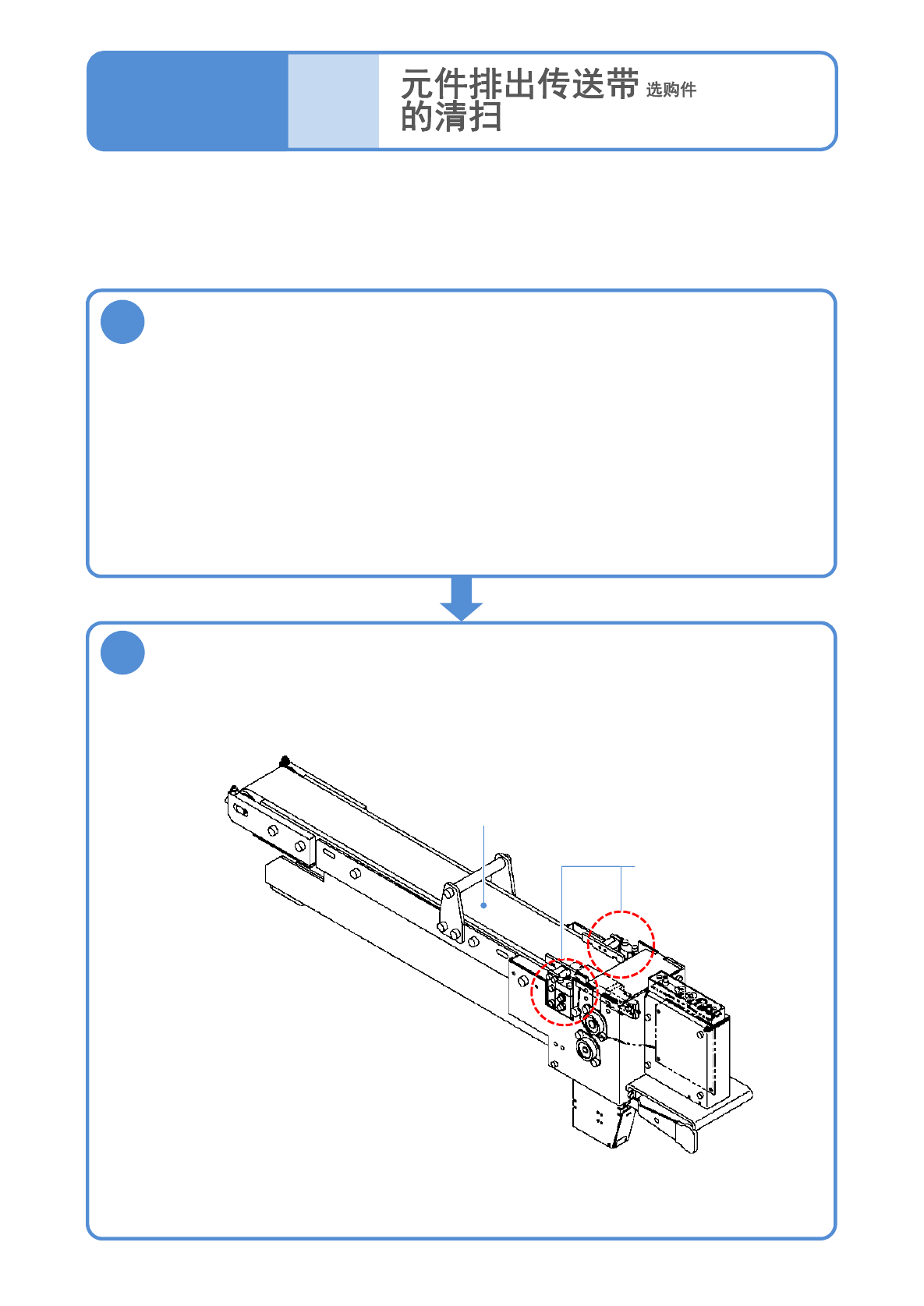

擦去传送皮带的表面、元件检测传感器周围的灰尘
( )
对元件排出传送带的清扫方法进行说明。
使用工具:棉纱布 所需时间:2 分钟
元件排出传送带设置在从设备卸下的
交换台车或者料架放置台
●使用棉纱布。
●也可从设备把设置有元件排出传送带的交换台车卸下。
传送皮带
元件检测传感器
6-12
-1
●装卸元件排出传送带时，请注意勿碰撞尖端的辊子部。
维修保养篇
6-12
NPM-W2
EJM7DC-MB-06M-00

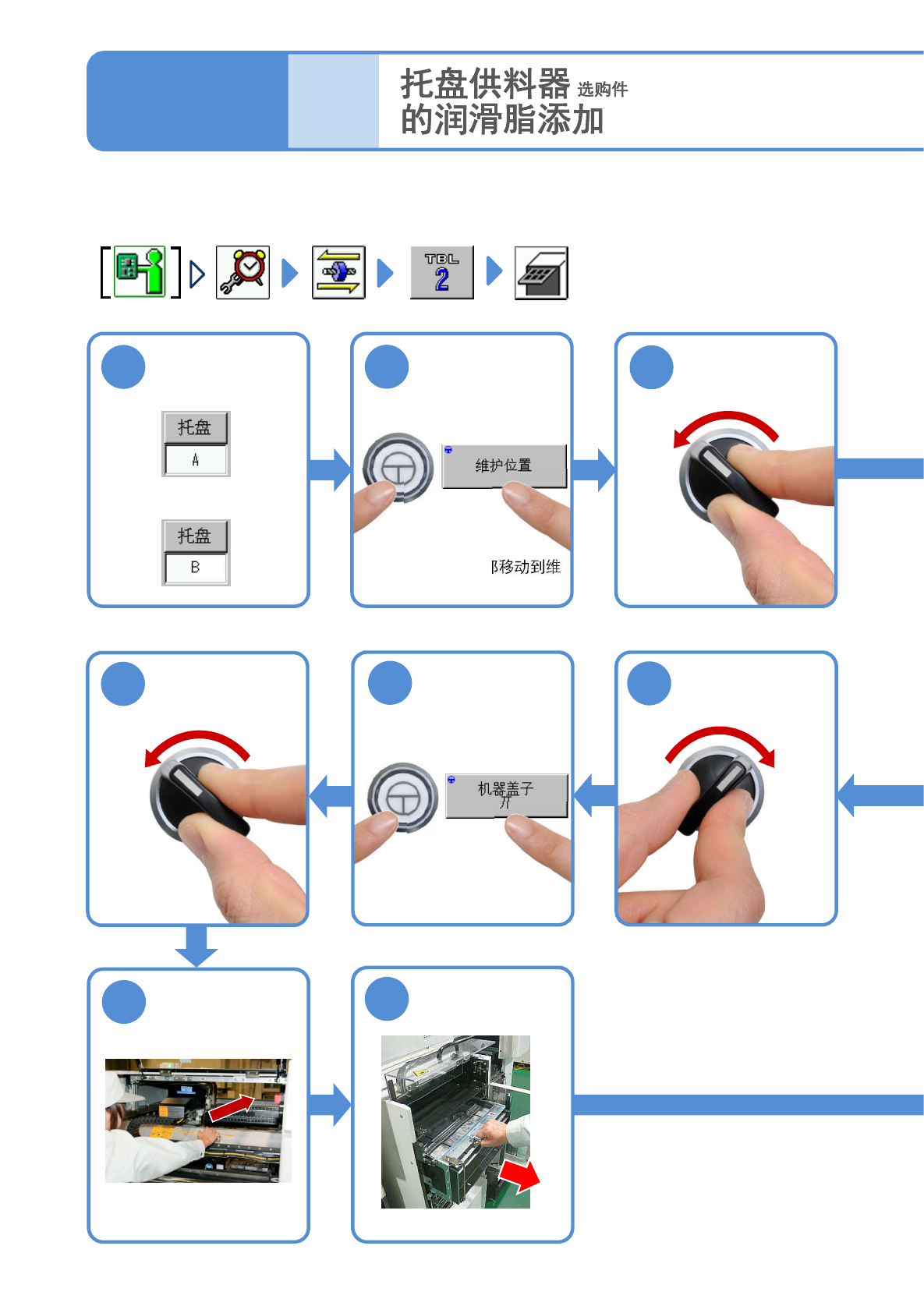

对单式托盘供料器的润滑脂添加方法进行说明。双式托盘供料器的润滑脂添加方法相同。
使用工具:润滑脂 所需时间:单式托盘供料器需要20分钟、双式托盘供料器需要40分钟
( )
1
6-13
-1
维修保养篇
6-13
1
双式托盘供料器
时选择工作台
或者
2
ENABLING
(托盘供料器拉出部移动到维
护位置)
ENABLING
8
10
打开托盘箱盖，
卸下上层的托盘箱
11
(→『操作篇』P.2-4-2)
OFF
SERVO
3
SERVO
ON
7
OFF
SERVO
9
把X轴往内推
NPM-W2
EJM7DC-MB-06M-00
顺序
12
6-13
-2
4
6
5
对上下轴的滚珠丝杠、升降机的线性导轨的润
滑脂注入口添加润滑脂
滚珠丝杠
润滑脂注入口
●用润滑脂枪对各润滑脂注入口添加
润滑脂。
各压出2次（约1.8 cm
3
)
●使用润滑脂:LCG100
每
5
6
0
小
时
保
养
定
期
检
查
