NPM-W2 EJM7DC-MB-13M-00 13-6 -4 + 确认提示 ●取消时 ( 仍然是 的画面 ) 确认提示 ●取消时 伺服开关置于 OFF 伺服开关置于 ON 打开安全盖 拆下贴装高度示教量具 关闭安全盖 + 20 21 22 23 24 25 26 20 26 12 ( 贴装头移动到退避位置 )
NPM-W2 EJM7DC-MB-13M-00
13-6
-3
/ 2
维修保养篇
13-6
确认提示
(高度计测数据和停止位置的测量数据被
保存)
●不保存时
●取消时
(仍然是 的画面)
打开安全盖
卸下吸嘴
准备取出吸嘴
关闭安全盖
伺服开关置于OFF
伺服开关置于ON
13
17
18
19
14
15
16
12
13
(贴装头移动到作业位置)
NPM-W2 EJM7DC-MB-13M-00
13-6
-4
+
确认提示
●取消时
(仍然是 的画面)
确认提示
●取消时
伺服开关置于OFF
伺服开关置于ON
打开安全盖
拆下贴装高度示教量具
关闭安全盖
+
20
21
22
23
24
25
26
20
26
12
(贴装头移动到退避位置)
NPM-W2 EJM7DC-MB-13M-00
13-6
-5
/ 3
维修保养篇
13-6
■传送带类型

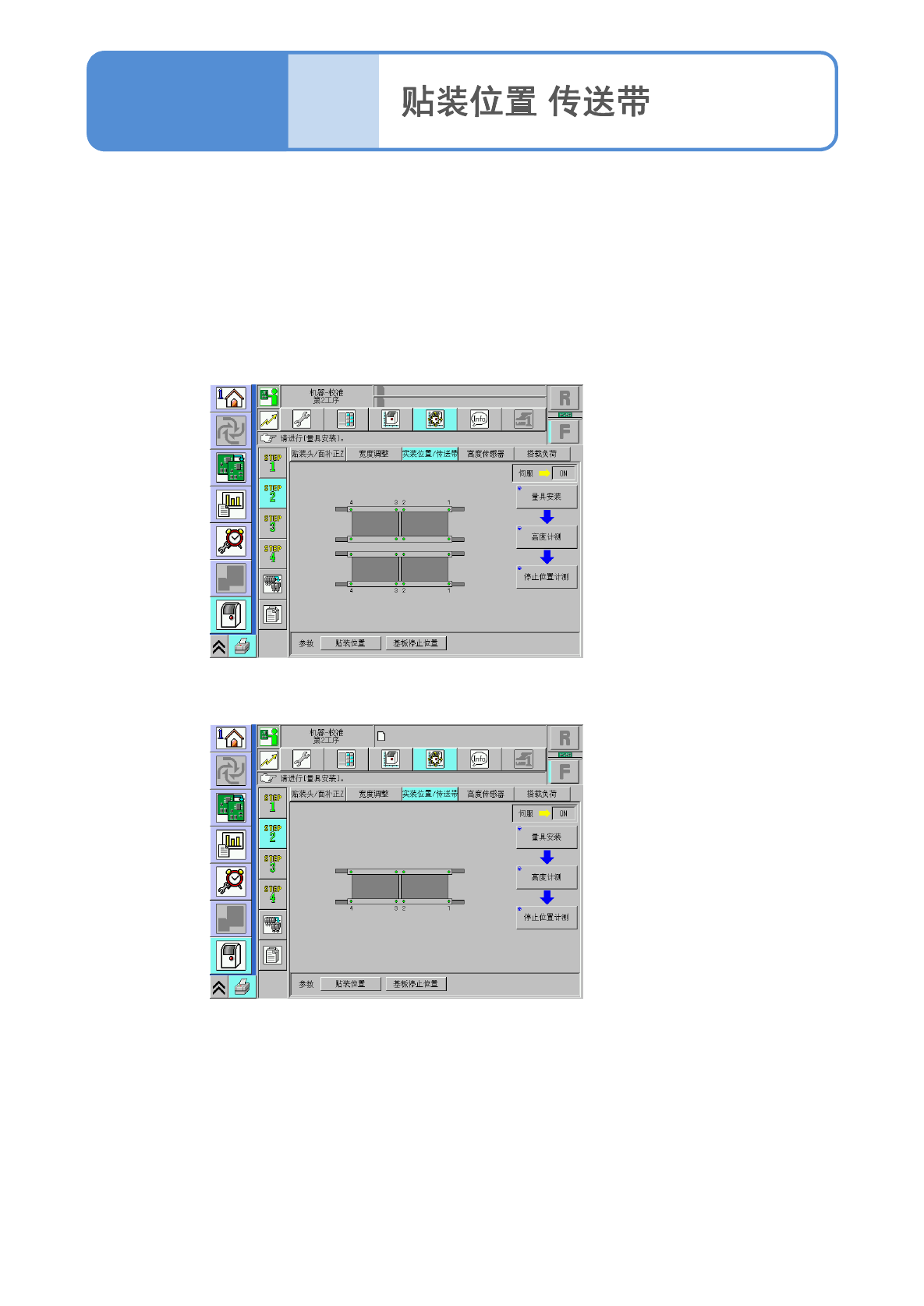

A)双轨传送带的情况
B)单轨传送带的情况
操作画面因传送带模式的双轨和单轨区别而有变化。
操作画面因传送带模式而会自动切换。
在双轨模式下，显示出轨道1、轨道2的选择画面，进行各轨道的校准。
在单轨模式下，仅实施轨道1的操作。2个模式的操作内容相同。
