NPM-W2 EJM7DC-MB-13M-00

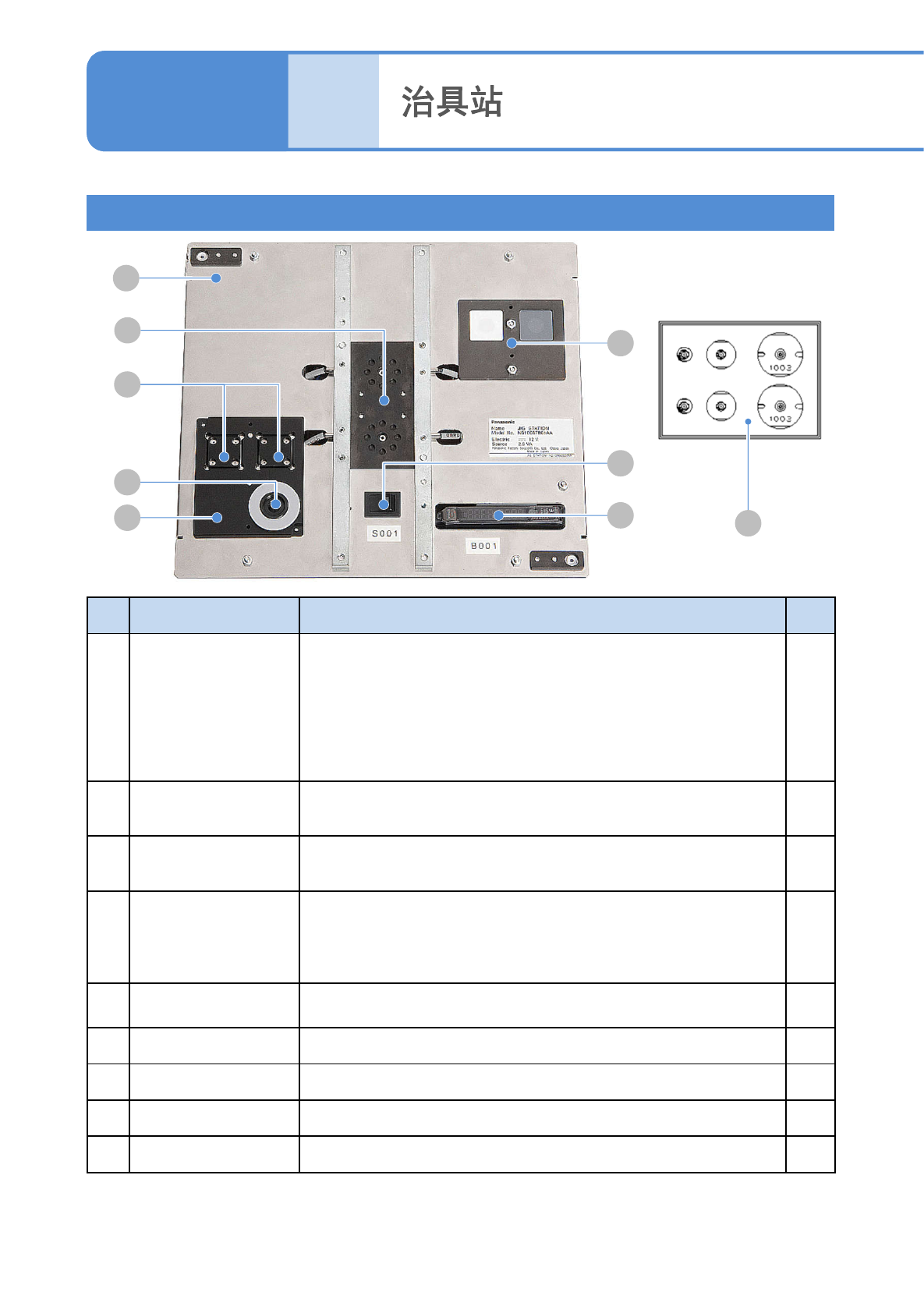

治具站的构成
No.
单元名称 功能 数量
A
治具站
在更换贴装头等作业时，是用于对贴装头的参数进行校准的单元。可
用于全部贴装头。
电源规格: DC12 V (5号干电池Ï8个)请客户准备。
（→P.12-3 蓄电池的更换）
注意 在电池放置其中的状态下长时间不使用，有可能造成漏液,
长时间不使用治具站时，请将电池取出保管。
重量 : 1.5 kg 尺寸：240 mm (W)Ï215 mm (D)Ï35 mm (H)
1
B
治具元件
进行校准所使用的治具元件。
搭载到治具站上使用。
2
C
多功能识别照相机LED
照明亮度治具
是用于多功能识别照相机LED照明的亮度校准时使用的治具。
搭载到治具站上使用。
1
D
校准用吸嘴
校准作业所使用的校准用吸嘴。
轻量16吸嘴贴装头用、 12吸嘴贴装头用: 153AS吸嘴
8吸嘴贴装头用: 184吸嘴
3吸嘴贴装头用 : 1003吸嘴
各2
E
贴装头照相机LED照明
亮度治具存放部
已设置了贴装头照相机的LED照明的亮度校准所使用的治具。
---
F
主电源开关 电源处于ON后，绿色的LED亮灯。(LED不亮灯时，请更换电池)
---
G
光学传感器 检测出治具元件的传感器。
---
H
治具识别部 校准时安装治具元件并进行识别。
---
I
治具存放部 校准作业前安装治具元件和照明亮度治具。
---
13-10
-1
D
A
E
F
G
H
B
C
I
1
维修保养篇
13-10
NPM-W2 EJM7DC-MB-13M-00

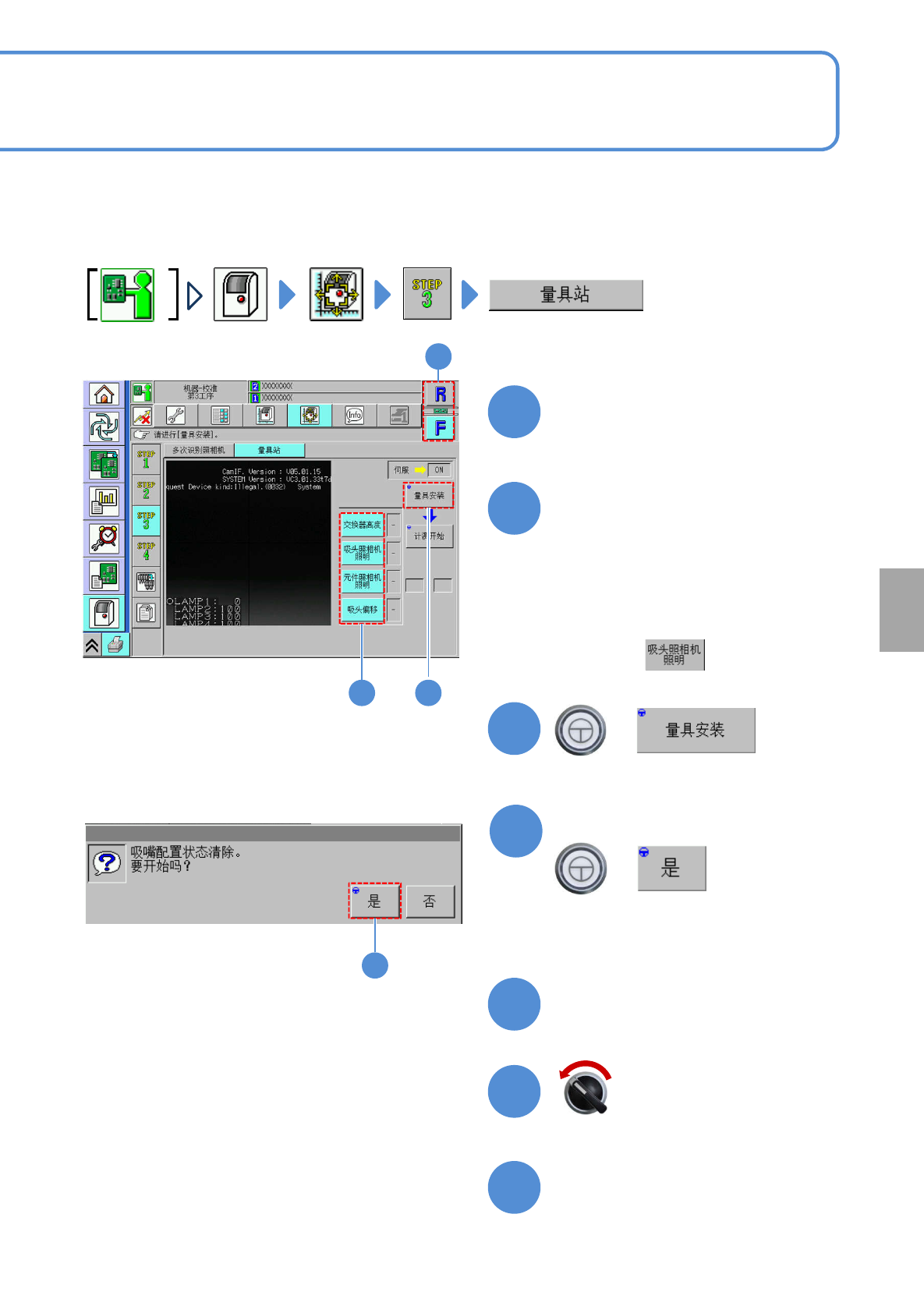

对12吸嘴贴装头的治具站操作方法进行说明。轻量16､8､3吸嘴贴装头的操作方法相同。
●请确认吸嘴交换器内是否用吸嘴。请卸下所有基板支撑销。
13-10
-2
选择工作台
●选择进行校准作业的工作台。
+
1
2 3
选择测量项目
(所选择的项目以蓝色显示，其他项目以
灰色显示)
■贴装头时
选择全部的测量项目。
■点胶头/2D检查头时
只选择 。
打开安全盖
准备安装治具站
伺服开关置于OFF
3
2
1
7
6
5
4
4
(将执行宽度调整)
(贴装头移动到退避位置)
确认提示
+
NPM-W2 EJM7DC-MB-13M-00
13-10
-3

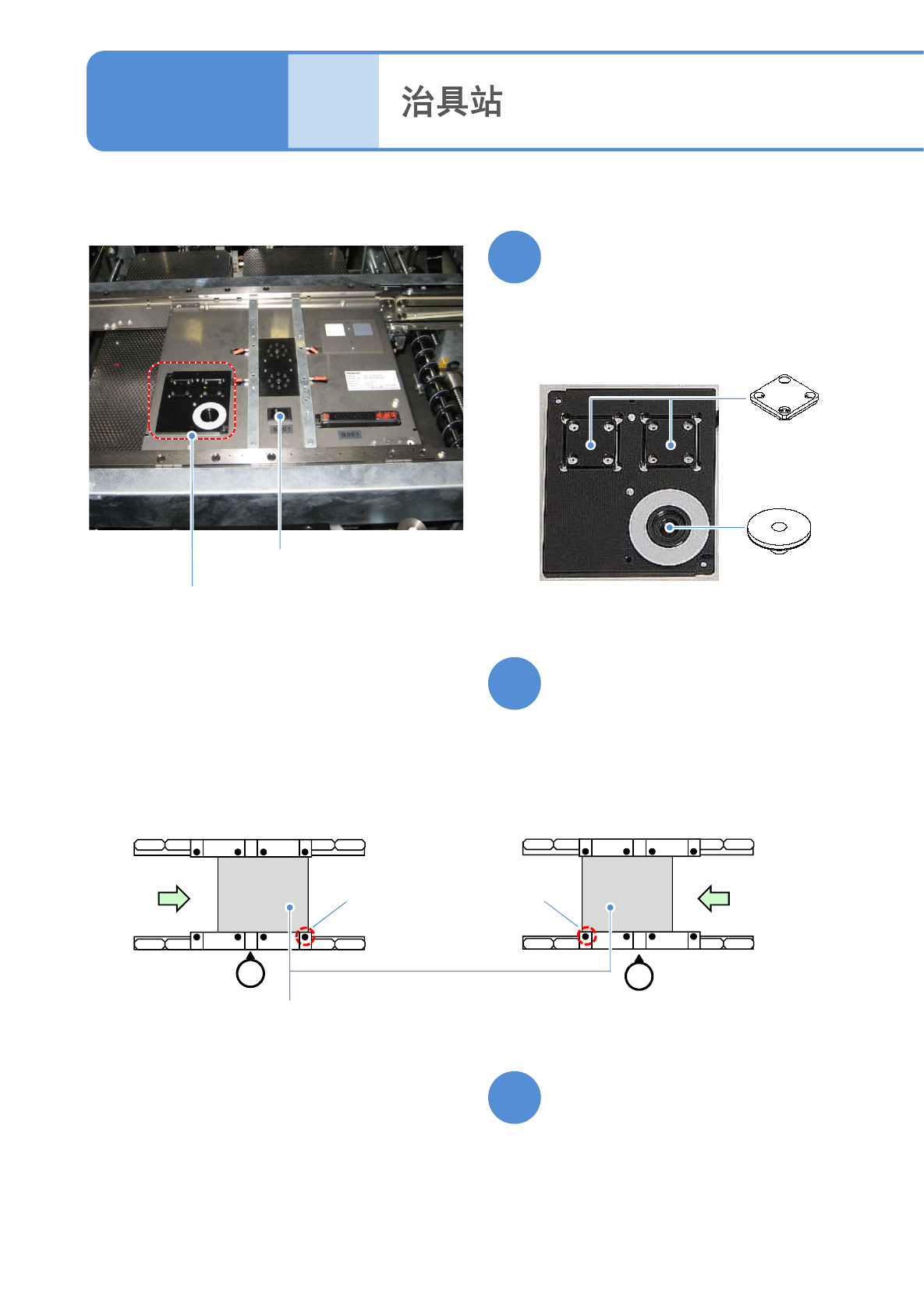

在治具站设置治具元件、照明亮
度治具
●治具元件和照明亮度治具单体时没有
方向性。
●治具元件、照明亮度治具存放部
电源开关
治具存放部
●治具站
照明亮度治具
治具元件
2
维修保养篇
13-10
●确认LED指示定是否亮灯。
把治具站的电源开关设定为ON
把治具站放置传送带
●必须把治具站的端面对准靠外侧轨道
上面的基准标记。
●请勿颠倒设置方向。
8
9
10
基准标记
(φ1孔)
基准标记
(φ1孔)
治具站
●左 à 右移动时
●右 à 左移动时
