对点胶头的滚珠丝杠，线性导轨的润滑脂添加方法进行说明。
使用工具:润滑脂枪、棉纱布、手套 所需时间:30 分钟(1个部位)
警告
使用心脏起搏器等的人员请勿靠近直线马达部
(因磁力引起的错误动作，可能造成事故)
滚珠丝杠润滑脂添加的部位
线性导轨润滑脂添加的部位
●为了方便说明，使用以上的局部图(去掉了模型的一部分)。
维修保养篇
6-19
NPM-W2
EJM7DC-MB-06M-00
8

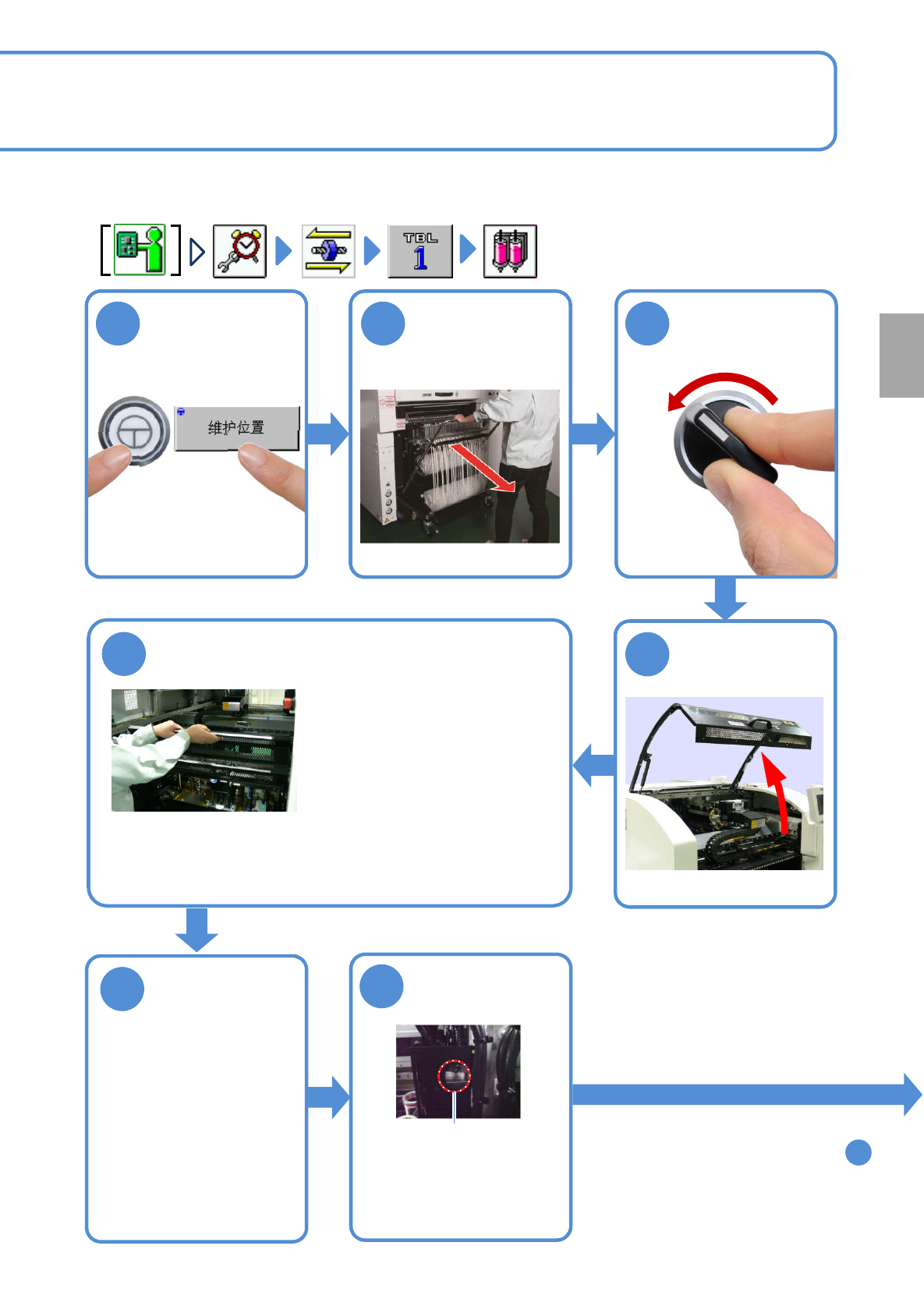

●工作前，请卸下点胶器部分。(→P.4-2-5)
顺序
每
5
6
0
小
时
保
养
定
期
检
查
6-19
-2
●用干净的纱布擦去黏在滚
珠丝杠，线性导轨上旧的
润滑脂。
擦去旧的润滑脂
●分别在pos.1、pos.2的各
轴，各1处进行供给。
●润滑脂量：各添加0.3 cm
3
●使用润滑脂：LCG100
ENABLING
4
1
OFF
SERVO
3
7
6
2
5
润滑脂注入口
对滚珠丝杠添加润
滑脂
卸下交换台车
(
→P.3-2)
把料架工作台盖往内推
●当不易进行作业时，请取下料架
工作头盖。
●请不要倚靠在料架工作台盖上，
或者在盖上放置物品。
