NPM-W2 EJM7DC-MB-08M-00 8-2 -3 安装过滤器 1 1 维修保养篇 8 - 2 ●在过滤器压盖上安装过滤器， 挂角插入风扇槽 4 处，安装 过滤器压盖。 过滤器压盖 安装 F A 电脑的盖子 ●先对准盖子右侧的 3 处按钮，然后对准左侧的 3 处 按钮盖上盖子。 安装检查 BOX 的 前侧盖子 ●使用六角扳手，安装检查 BOX 的前侧盖子。 ●前侧盖子通过 8 处的螺 丝 来固定。 12 13 14 ON F …
NPM-W2 EJM7DC-MB-08M-00
3
4
确认UPS是否停止
●请确认检查BOX内的FA电脑的
UPS是否停止。
●请确认FA电脑的电源灯是否灭
灯。
即使仍旧亮灯，关闭设备主体的
电源后，经过大约1分钟左右，
UPS就会停止，电源灯即会熄灯。
电源灯
卸下检查BOX的
前侧盖子
●使用六角扳手，打开检查
BOX的前侧盖子。
●前侧盖子被八个固定螺丝
固定着。
固定螺丝
前侧盖子
5
卸下FA电脑的盖子
●盖子通过左右六个按钮(盖子内
部)予以固定
9
卸下过滤器
●把过滤器的压盖挂角(点线圆
形部分)从风扇安装槽4处卸
下，卸下过滤器压盖。
●通过过滤器压盖卸下过滤器。
过滤器压盖
清扫过滤器
10
●使用吸尘器去除灰尘。
顺序
11
8-2
-2
每
3
0
0
0
小
时
保
养
定
期
检
查
NPM-W2 EJM7DC-MB-08M-00
8-2
-3
安装过滤器
11
维修保养篇
8-2
●在过滤器压盖上安装过滤器，
挂角插入风扇槽4处，安装
过滤器压盖。
过滤器压盖
安装FA电脑的盖子
●先对准盖子右侧的3处按钮，然后对准左侧的3处
按钮盖上盖子。
安装检查BOX的
前侧盖子
●使用六角扳手，安装检查
BOX的前侧盖子。
●前侧盖子通过8处的螺丝
来固定。
12
13
14
ON
FA 2
( BOX( ))
NPM-W2 EJM7DC-MB-08M-00

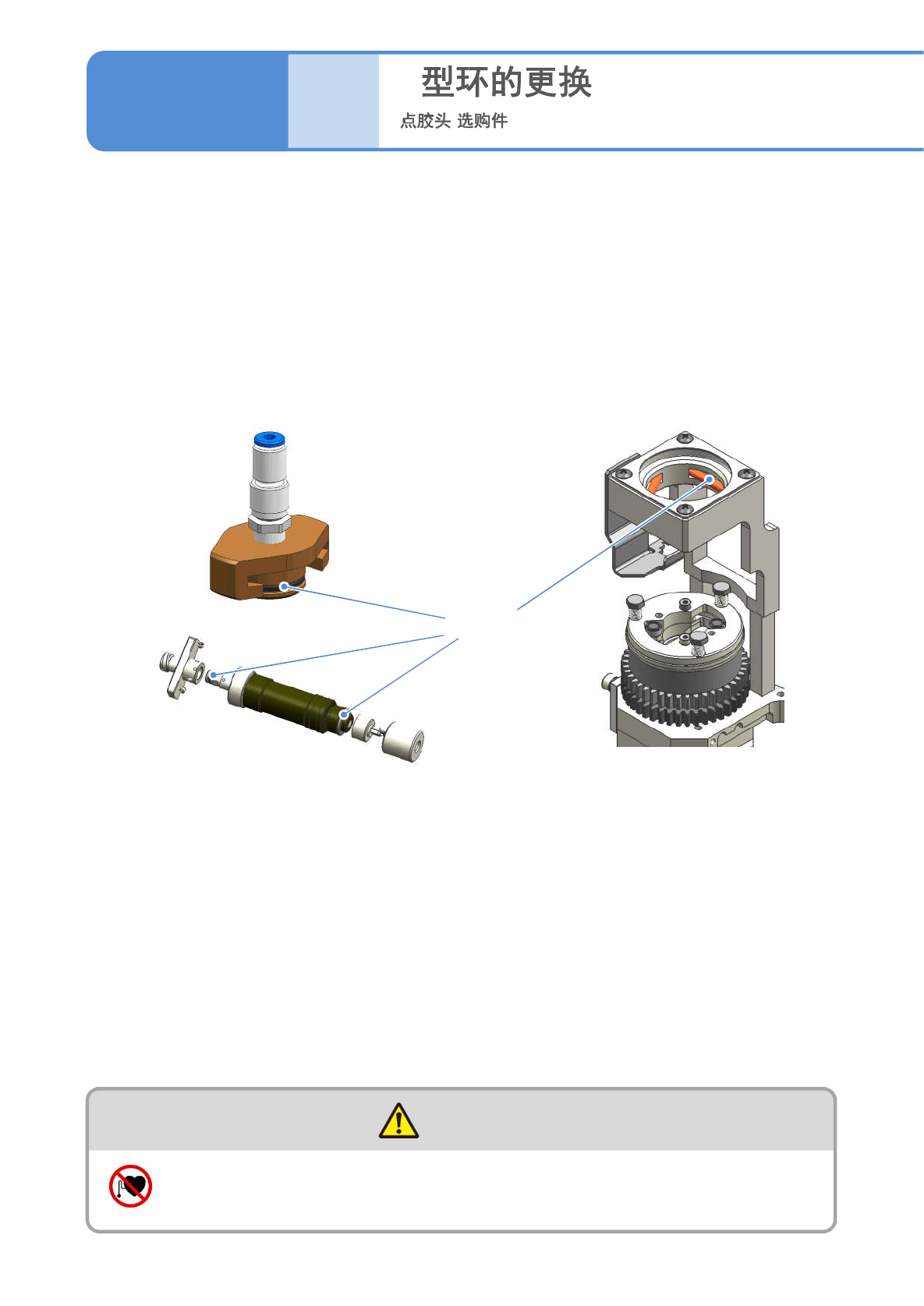

对O型环更换方法进行说明。
使用工具:六角扳手 所需时间:20 分钟
●即使在消耗元件的更换周期到来之前，如果O型环发生裂痕、劣化，请务必进行更换。
●O型环在点胶器支架部有1个，接头部有1个，螺旋单元部有2个，合计4个。
O 1
( ( ))
维修保养篇
8-3
接头部
螺旋单元部 点胶器支架部
O型环
8-3
-1
警 告
使用心脏起搏器的人员请勿靠近直线马达部
(由于磁力造成错误动作，可能受伤)
