Driftsinstruktion SIPLACE SX1/SX2 3 Tekniska data och komponenter
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 3.3 Mått och vikt
99
3.3.5 Tyngdpunkt
3.3.5.1 SX1/SX2-automatens tyngdpunkt
3

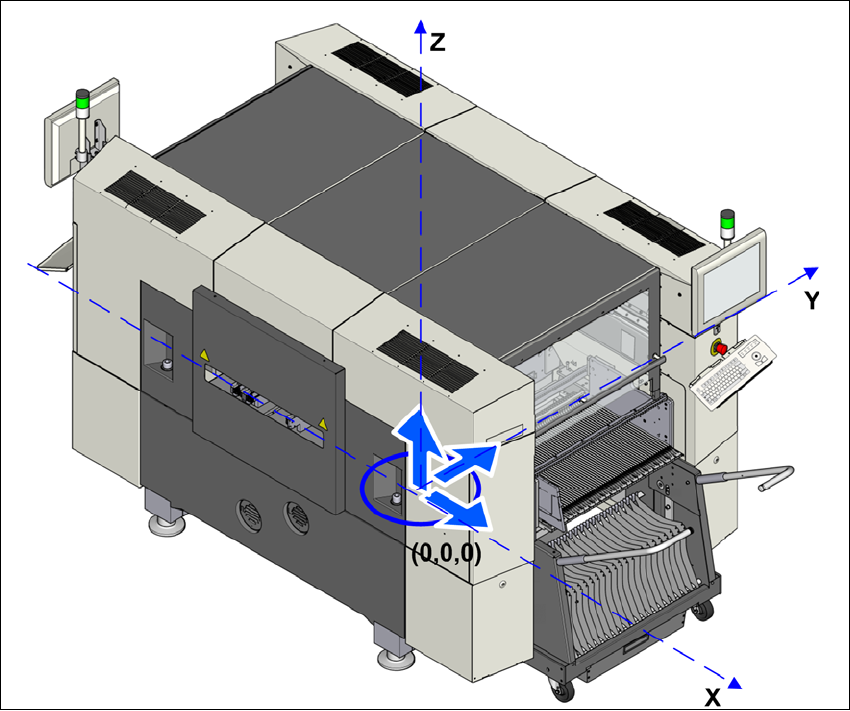

Bild 3.3 - 4 SX1/SX2-automatens tyngdpunkt i millimeter
X-koordinater 0 mm
Y-koordinater 0 mm
Z-koordinater 738,5 mm
Tyngdpunktskoordinaterna gäller för automaten vid en kretskortstransportörshöjd på 900 mm.
3 Tekniska data och komponenter Driftsinstruktion SIPLACE SX1/SX2
3.4 Komponentöversikter Fr.o.m. programversion SR.710.0 Utgåva 12/2016
100
3.4 Komponentöversikter
3.4.1 Komponentöversikt SIPLACE SX2
3
3

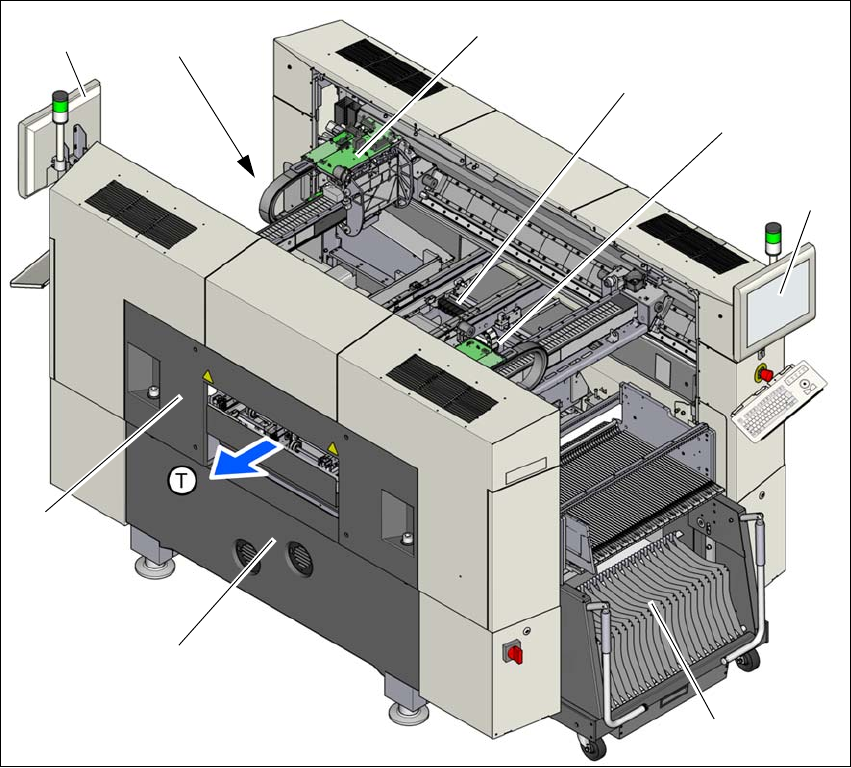

Bild 3.4 - 1 SX2-automat - komponentöversikt
(1) Grundmodul
(2) Robotmodul
(3) Portal 2 med ytmonteringshuvud
(4) Kretskortstransportör (enkel- eller dubbeltransportör)
(5) Portal 1 med ytmonteringshuvud
(6) Skärm med tangentbord (2x)
(7) Komponentvagn på ställplats 1
(8) Ställplats 2 med indragningsanordning, bandkapningsaggregat, tombandskanal
(T) Transportriktning för kretskort
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
Driftsinstruktion SIPLACE SX1/SX2 3 Tekniska data och komponenter
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 3.4 Komponentöversikter
101
3.4.2 Komponentöversikt SIPLACE SX1
3
3
Bild 3.4 - 2 SX1-automat - komponentöversikt
(1) Grundmodul
(2) Robotmodul
(3) Portal 1 med ytmonteringshuvud
(4) Kretskortstransportör (enkel- eller dubbeltransportör)
(5) Skärm med tangentbord (2x)
(6) Ställplats 2 med komponentvagn
(7) Ställplats 1 med indragningsanordning, bandkapningsaggregat, tombandskanal
(T) Transportriktning för kretskort
(1)
(2)
(3)
(4)
(5)
(6)
(5)
(7)
