3 Tekniska data och komponenter Driftsinstruktion SIPLACE SX1/SX2 3.5 Ytmonteringshuvud Fr.o.m. programversion SR.710.0 Utgåva 12/2016 102 3.5 Ytmonteringshuvud 3.5.1 SIPLACE SpeedSt ar C&P20 för V ery High Speed-ytm…
Driftsinstruktion SIPLACE SX1/SX2 3 Tekniska data och komponenter
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 3.4 Komponentöversikter
101
3.4.2 Komponentöversikt SIPLACE SX1
3
3

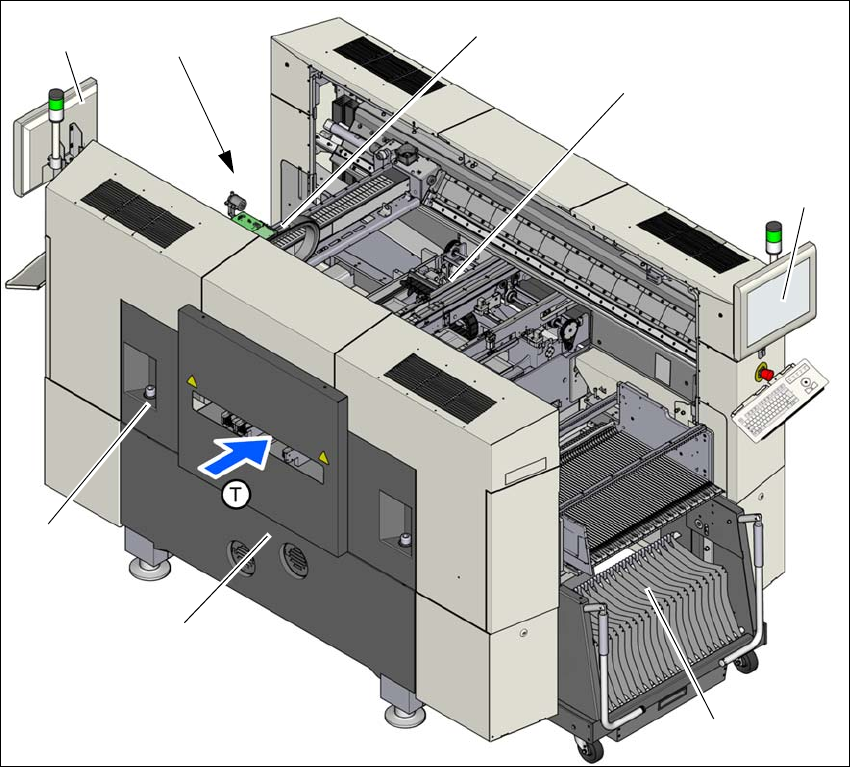

Bild 3.4 - 2 SX1-automat - komponentöversikt
(1) Grundmodul
(2) Robotmodul
(3) Portal 1 med ytmonteringshuvud
(4) Kretskortstransportör (enkel- eller dubbeltransportör)
(5) Skärm med tangentbord (2x)
(6) Ställplats 2 med komponentvagn
(7) Ställplats 1 med indragningsanordning, bandkapningsaggregat, tombandskanal
(T) Transportriktning för kretskort
(1)
(2)
(3)
(4)
(5)
(6)
(5)
(7)
3 Tekniska data och komponenter Driftsinstruktion SIPLACE SX1/SX2
3.5 Ytmonteringshuvud Fr.o.m. programversion SR.710.0 Utgåva 12/2016
102
3.5 Ytmonteringshuvud
3.5.1 SIPLACE SpeedStar C&P20 för Very High Speed-ytmontering
3

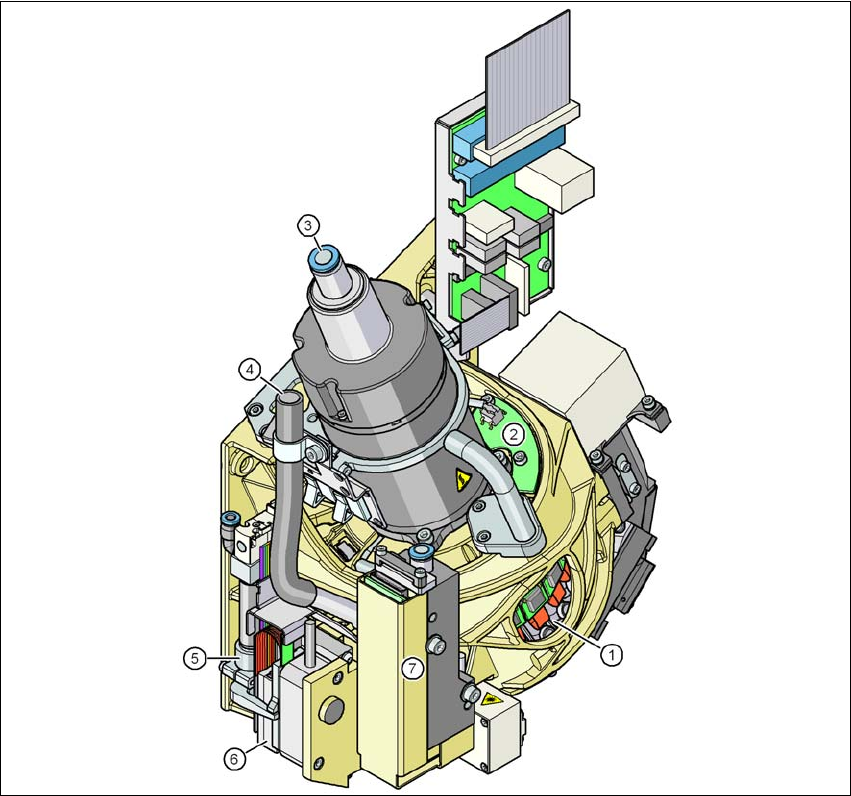

Bild 3.5 - 1 SIPLACE SpeedStar - funktionsgrupper del 1
(1) DP-drivning, 20 drivningar
(2) Kretskort "Vakuumsensor hållkrets"
(3) Tryckluftsanslutning för 20 venturimunstycken till hämtnings-/ytmonterings- och hållkretsen
(4) Ledning för frånluften från tryckregleringsventilen (7)
(5) Tillbakahämtningscylinder
(6) Z-motor (linjärmotor)
(7) Tryckregleringsventil
Driftsinstruktion SIPLACE SX1/SX2 3 Tekniska data och komponenter
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 3.5 Ytmonteringshuvud
103
3
Bild 3.5 - 2 SIPLACE SpeedStar - funktionsgrupper del 2
(1) Komponentkamera C&P, typ 23, 6 x 6, digital
(2) Mellanfördelarkretskort
(3) Stjärnmotor
(4) Handtag
(5) Komponentsensor
(6) Stjärna med 20 pipetter
