Driftsinstruktion SIPLACE SX1/SX2 3 Tekniska data och komponenter Fr.o.m. programversion SR.710.0 Utgåva 12/2016 3.5 Ytmonteringshuvud 111 3 Bild 3.5 - 5 SIPLACE MultiSt ar - vy framifrån, funktionsgrupper del 2 (1) Komp…
3 Tekniska data och komponenter Driftsinstruktion SIPLACE SX1/SX2
3.5 Ytmonteringshuvud Fr.o.m. programversion SR.710.0 Utgåva 12/2016
110
3.5.6 SIPLACE MultiStar CPP
3

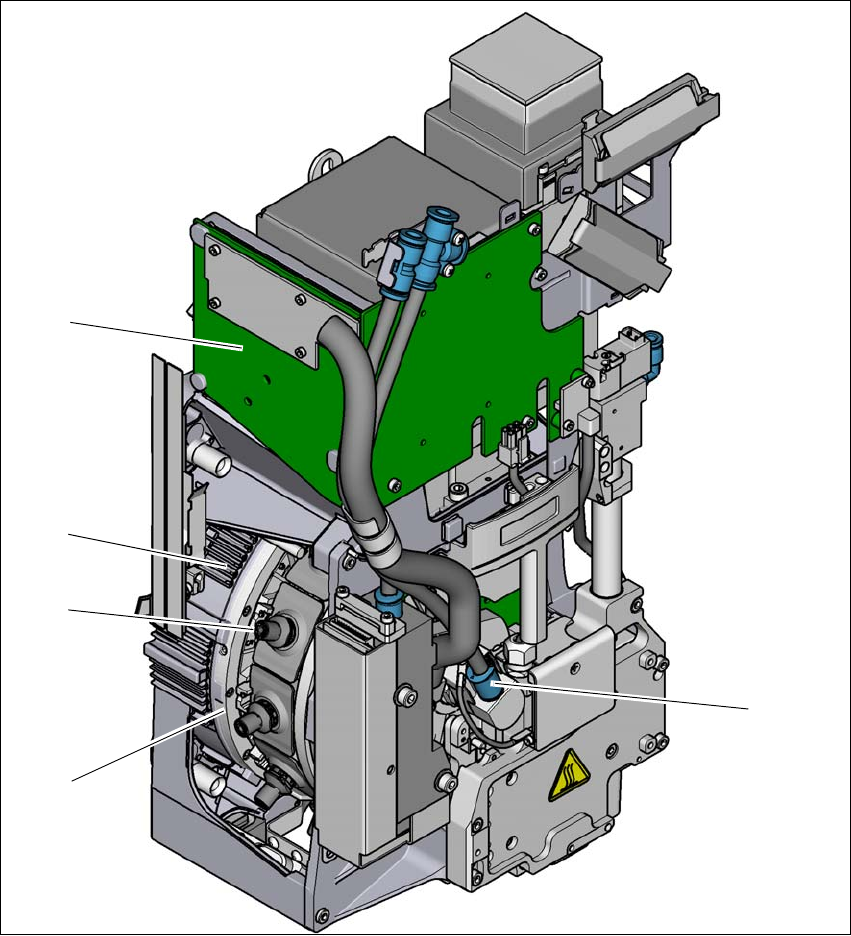

Bild 3.5 - 4 SIPLACE MultiStar - vy framifrån, funktionsgrupper del 1
(1) Stjärna med 12 segment
(2) Segment med inbyggd DP-drivning
(3) Varvtalsreglerad motor för stjärndrivning
(4) Mellanfördelarkretskort
(5) Tryckluftsanslutning för venturimunstycken till hämtnings-/ytmonterings- och hållkretsen
(1)
(2)
(3)
(4)
(5)
Driftsinstruktion SIPLACE SX1/SX2 3 Tekniska data och komponenter
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 3.5 Ytmonteringshuvud
111
3
Bild 3.5 - 5 SIPLACE MultiStar - vy framifrån, funktionsgrupper del 2
(1) Komponentkamera C&P, typ 30, 27 x 27, digital
(2) Varvtalsreglerad motor för stjärndrivning
(3) Z-drivning (linjärmotor)
(4) Tillbakahämtningscylinder
(5) Tryckregleringsventil
(1)
(2)
(3)
(4)
(5)
3 Tekniska data och komponenter Driftsinstruktion SIPLACE SX1/SX2
3.5 Ytmonteringshuvud Fr.o.m. programversion SR.710.0 Utgåva 12/2016
112
3
Bild 3.5 - 6 SIPLACE MultiStar - vy bakifrån, funktionsgrupper del 3
(1) Komponentsensor
(2) Monteringsposition för upp till 11,5 mm komponenthöjd
(3) Monteringsposition för upp till 6 mm komponenthöjd
(3)
(2)
(1)
