3 Tekniska data och komponenter Driftsinstruktion SIPLACE SX1/SX2 3.6 Portalsystem Fr.o.m. programversion SR.710.0 Utgåva 12/2016 126 3 Bild 3.6 - 4 Portalens uppbyggnad - undersida n (1) Kretsko rtskamera (2) Läs enhet …
Driftsinstruktion SIPLACE SX1/SX2 3 Tekniska data och komponenter
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 3.6 Portalsystem
125
3
Bild 3.6 - 3 X-axelns uppbyggnad - vy mot huvudhållaren
(1) Y-linjärmotor 1 med flytande lager (primärdel) och fläkt
(2) Huvudkretskort med Head Control Unit
(3) Y-linjärmotor 2 med flytande lager (primärdel) och fläkt
(4) X-linjärmotor (primärdel)
(5) Portalgränssnitt X-axel
(6) Portalgränssnitt Y-axel
(7) Sensormodul
(2)
(1)
(3)
(4)
(5)
(7)
(6)
3 Tekniska data och komponenter Driftsinstruktion SIPLACE SX1/SX2
3.6 Portalsystem Fr.o.m. programversion SR.710.0 Utgåva 12/2016
126
3
Bild 3.6 - 4 Portalens uppbyggnad - undersidan
(1) Kretskortskamera
(2) Läsenhet
(3) Längdmätningssystem (på portalens undersida)
Portalen drivs av en linjärmotor. Drivningens sekundärdel består av en permanentmagnet och är
monterad på portalarmen. Primärdelen är fastskruvad i huvudhållaren. Huvudhållaren är konstru-
erad så att den passar för alla typer av ytmonteringshuvuden, ett kännetecken på den stora flex-
ibilitet som uppnås med SIPLACE-automater.
(1)
(2)
(3)
Driftsinstruktion SIPLACE SX1/SX2 3 Tekniska data och komponenter
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 3.6 Portalsystem
127
3.6.3 Y-axelns uppbyggnad
3

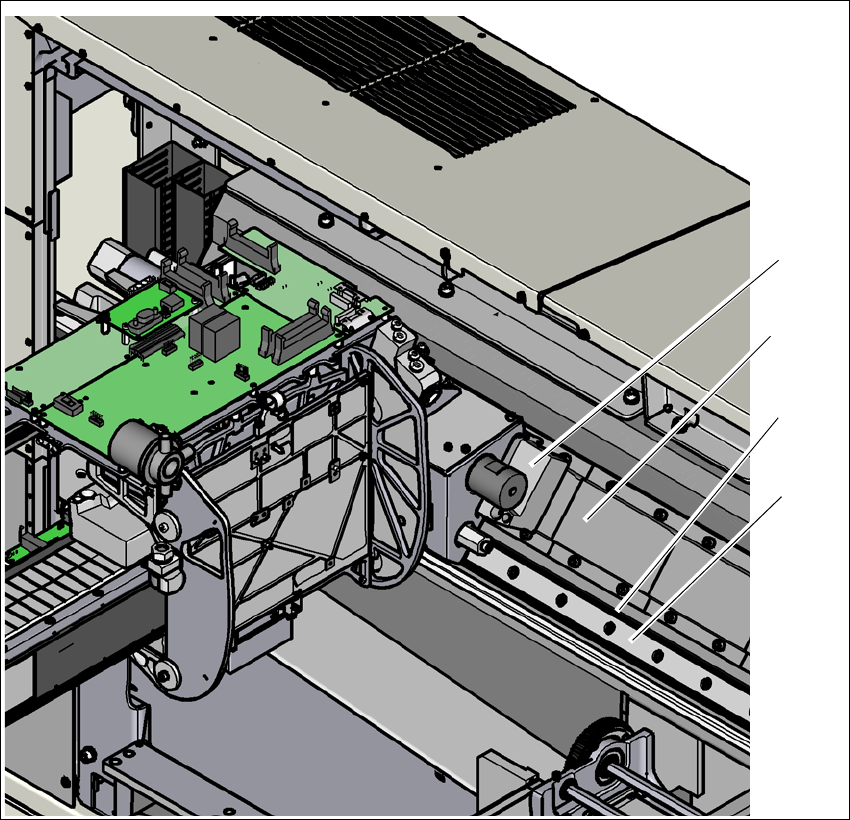

Bild 3.6 - 5 Y-axelns uppbyggnad
Y-axeln består i huvudsak av följande huvudenheter:
(1) Y-linjärmotorer (primärdel) monterade på X-axeln med fast och flytande lager
(2) Permanentmagnet (sekundärdel till Y-linjärmotorn)
(3) Linjärt sträckmätningssystem
(4) Styrsystem
(1)
(2)
(4)
(3)
