3 Tekniska data och komponenter Driftsinstruktion SIPLACE SX1/SX2 3.7 KK-transportsystem Fr.o.m. prog ramversion SR.710.0 Utgåva 12/2016 130 3.7.3 Den flexibla kret skortsd ubbeltransportörens uppbyggnad Den flexibla dub…
Driftsinstruktion SIPLACE SX1/SX2 3 Tekniska data och komponenter
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 3.7 KK-transportsystem
129
3.7.2 Kretskortsenkeltransportörens uppbyggnad
3

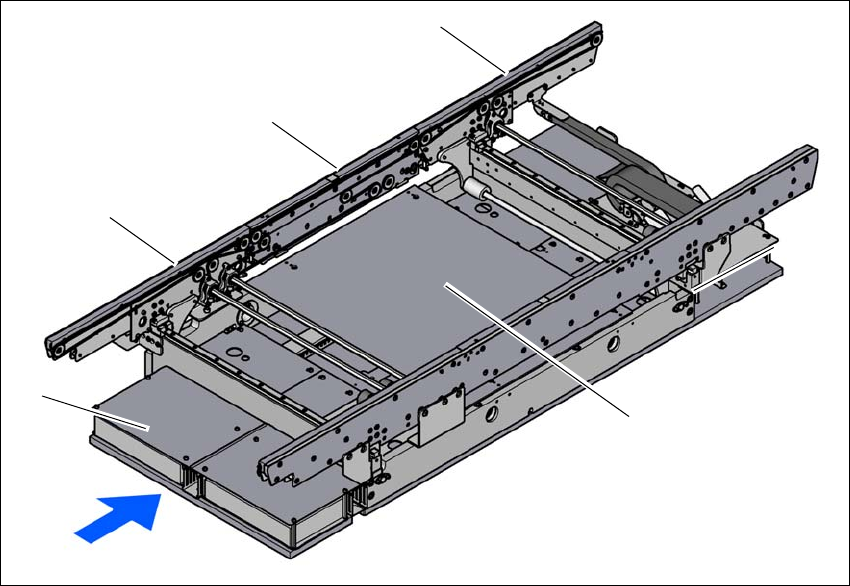

Bild 3.7 - 1 Kretskortsenkeltransportörens uppbyggnad
(1) Inmatningstransportör
(2) Bearbetningstransport
(3) Utmatningstransportör
(4) Lyftbord
(5) Transportstyrning (under kåpan)
(1)
(4)
(3)
(2)
(5)
3 Tekniska data och komponenter Driftsinstruktion SIPLACE SX1/SX2
3.7 KK-transportsystem Fr.o.m. programversion SR.710.0 Utgåva 12/2016
130
3.7.3 Den flexibla kretskortsdubbeltransportörens uppbyggnad
Den flexibla dubbeltransportören har två elektriskt och mekaniskt oberoende transportspår. Den
fasta transportsidan är som standard höger sida. Kretskortsdubbeltransportören kan användas
som enkel- eller dubbeltransportör.
3

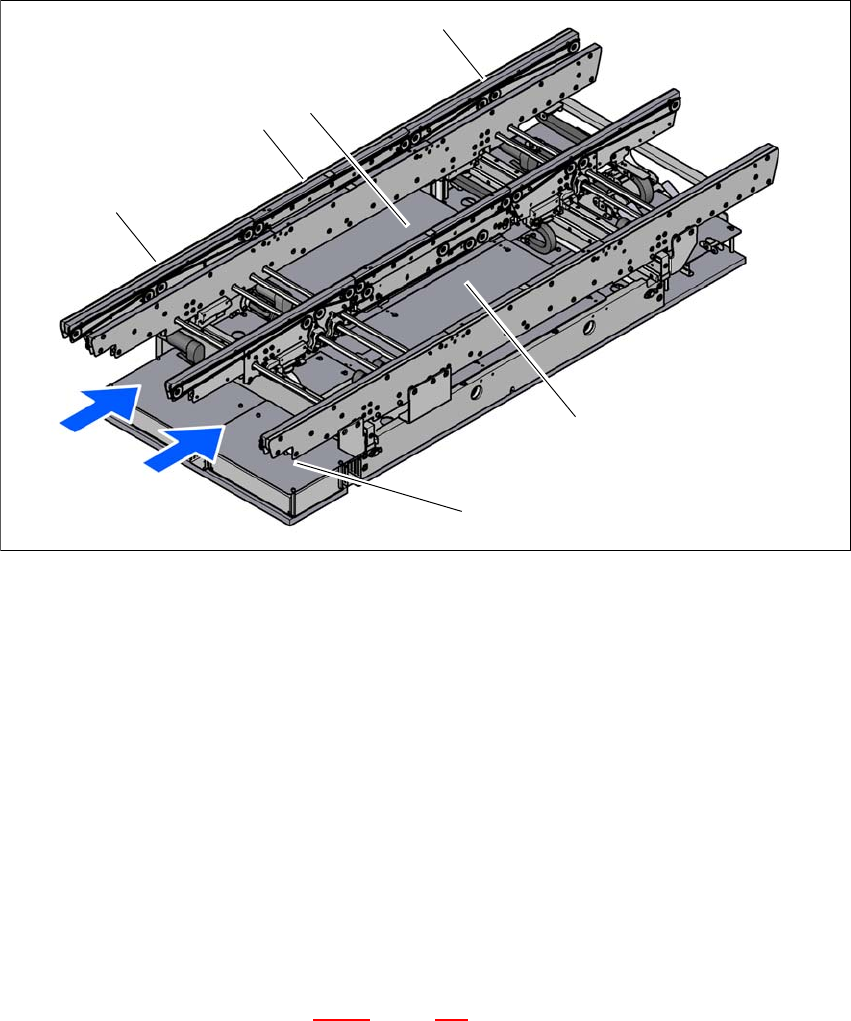

Bild 3.7 - 2 Ingående komponenter - dubbeltransportör för kretskort
(1) Inmatningstransportör
(2) Bearbetningstransport
(3) Lyftbord 1
(4) Utmatningstransportör
(5) Lyftbord 2
(6) Transportstyrning (under kåpan)
T1 Transportspår 1
T2 Transportspår 2
3.7.3.1 Flexibel kretskortsdubbeltransportör - transportspår och transporttyper
Höger transportspår (sett i transportriktningen) betecknas som "Transport 1" och vänster trans-
portspår som "Transport 2" (se bild 3.7 - 4
, sidan 132).
(5)
(1)
(4)
(T1)
(3)
(T2)
(2)
(6)
Driftsinstruktion SIPLACE SX1/SX2 3 Tekniska data och komponenter
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 3.7 KK-transportsystem
131
3.7.3.2 Kretskortsdubbeltransportör i enkeltransportörsläget
Dubbeltransportören kan konfigureras online till en enkeltransportör. Då körs ett transportspår in
och avaktiveras (se bild 3.7 - 3
). Detta ger en transportspårbredd på maximalt 460 mm.
3

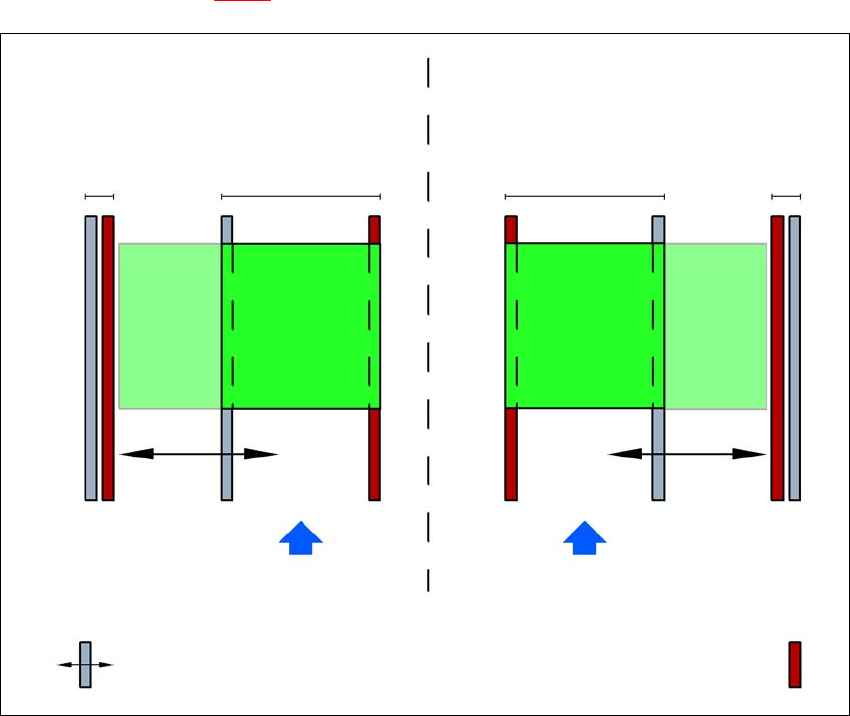

Bild 3.7 - 3 Flexibel dubbeltransportör i läget "enkeltransportör"
Dubbeltransportör med breddat transportspår 2
(fast transportsida till vänster)
Transportspår 2
deaktiverat
Transportspår 1 Transportspår 2 Transportspår 1
deaktiverat
Transportriktning för
kretskort
Transportriktning för kretskort
Fast transportsida
Dubbeltransportör med breddat transportspår 1
(fast transportsida till höger)
Rörlig transportsida
