Driftsinstruktion SIPLACE SX1/SX2 3 Tekniska data och komponenter Fr.o.m. programversion SR.710.0 Utgåva 12/2016 3.9 Komponentvagn SIPLACE SX1/SX2 153 3.9 Komponentvagn SIPLACE SX1/SX2 Artikelnr 0051992 2-xx Komponentvag…
3 Tekniska data och komponenter Driftsinstruktion SIPLACE SX1/SX2
3.8 X-matare för SIPLACE SX1/SX2 Fr.o.m. programversion SR.710.0 Utgåva 12/2016
152
3.8.5.1 Beskrivning
Med hjälp av energi-/datagränssnittet kan X-matarna också tas i drift utanför automaten och för-
riggningsplatsen. Gränssnittet består av en aluminiumram med Omega-skena (pos. 7 på bild 3.8
- 6, sidan 149) för fixering och styrning av matarna. Mataren sätts på Omega-skenan med glid-
styrningarna (som på X-komponentvagnen) och skjuts framåt tills matarens främre centreringsstift
går ner helt i fästhålet (pos. 9 på bild 3.8 - 6
, sidan 149). Tryck ner spärren (pos. 8 på bild 3.8 - 6,
sidan 149
) låser fast mataren i det här läget. Tryck på lossningsknappen (pos. 1 på bild
3.8 - 6
, sidan 149). Tryck ner spärren (pos. 8 på bild 3.8 - 6, sidan 149) och lossa mataren. Föt-
terna (pos. 6 på bild 3.8 - 6
, sidan 149) stabiliserar energi- och datagränssnittets läge, särskilt när
breda matare används.
Elektronikkapslingen (pos. 5 på bild 3.8 - 6
, sidan 149) innehåller styrelektroniken för energi- och
datagränssnittet. Manöverpanelen (pos. 2 på bild 3.8 - 6
, sidan 149) består av start- och stoppk-
napp och två lampor som indikerar statusen. Kommunikationen med datorn sker via en datakabel
(pos. 3 på bild 3.8 - 6
, sidan 149). Strömkabeln (pos. 4 på bild 3.8 - 6, sidan 149) ansluts till det
medföljande elaggregatet.
3.8.5.2 Användning
Energi- och datagränssnittet används för kontroll, underhåll och reparation av X-matare. Därutö-
ver kan det använda för förriggning vid kretskortsproduktion. Energi- och datagränssnittet fästs på
grundplattan (pos. 10 på bild 3.8 - 8
, sidan 151). Även bandrullshållaren (pos. 11 på bild 3.8 - 8,
sidan 151
) är monterad på grundplattan. Vid ilagt komponentband kan steglängden, hämtnings-
positionen och transporthastigheten kontrolleras eller matas in på nytt. En utförlig bruksanvisning
beskriver hanteringen av gränssnittet och servicearbetena.
3.8.5.3 Leveransomfattning
– Single Slot EDIF
– Nätaggregat, 100 - 120/200 - 240 V~, +30V-, 4,3 A
– Grundplatta med bandrullarm
– Bruksanvisning
Driftsinstruktion SIPLACE SX1/SX2 3 Tekniska data och komponenter
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 3.9 Komponentvagn SIPLACE SX1/SX2
153
3.9 Komponentvagn SIPLACE SX1/SX2
Artikelnr 00519922-xx Komponentvagn SIPLACE SX1/SX2 med 60 spår
Artikelnr 00519722-xx Komponentvagn SIPLACE SX1/SX2 med 30 spår
Två komponentvagnar SIPLACE SX1/SX2 med 60 spår vardera kan dockas till automaten SIP-
LACE SX1/SX2. Om det finns en WPC5/WPC6 på en av ställplatserna måste en komponentvagn
med 30 spår finnas på den andra ställplatsen.
3

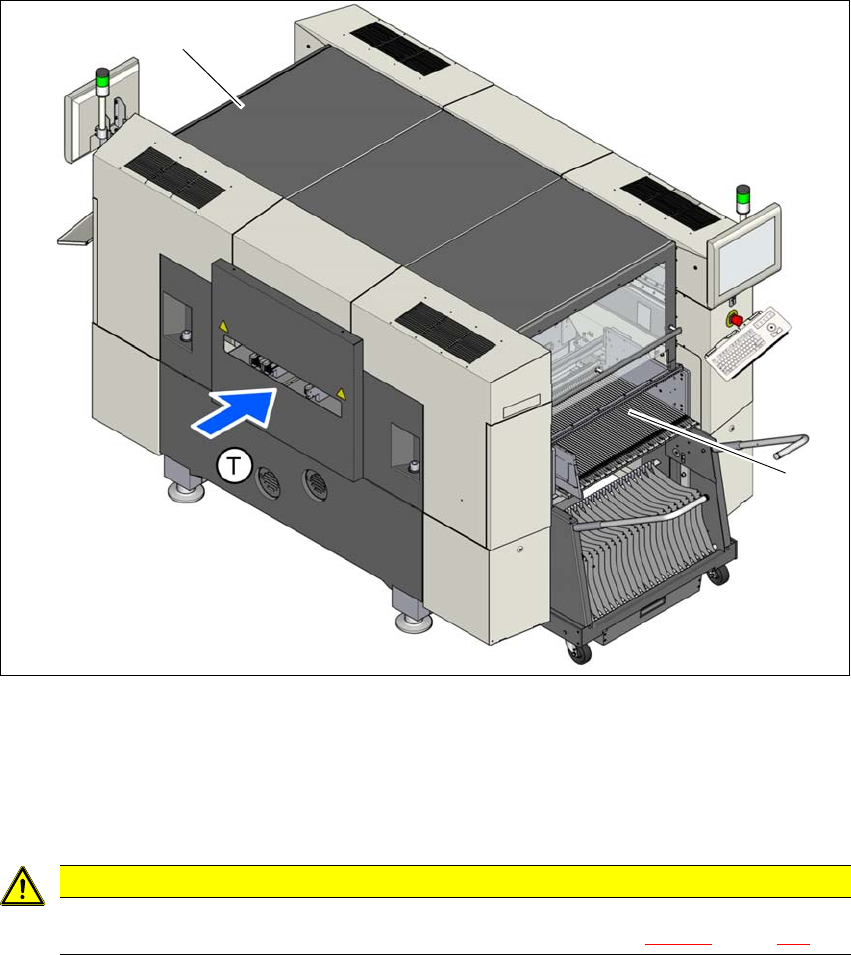

Bild 3.9 - 1 Ställplatser för komponentvagnarna, SIPLACE SX1/SX2
(1) Ställplats 1
(2) Ställplats 2
(T) Transportriktning för kretskort
3
SE UPP!
Komponentvagnarna till SIPLACE SX1/SX2 får bara dockas till ställplatser som har en in-
dragningsanordning för komponentvagn SIPLACE SX1/SX2 (bild 5.15 - 4
, sidan 262).
(2)
(1)
3 Tekniska data och komponenter Driftsinstruktion SIPLACE SX1/SX2
3.9 Komponentvagn SIPLACE SX1/SX2 Fr.o.m. programversion SR.710.0 Utgåva 12/2016
154
3.9.1 Uppbyggnad
Komponentvagnarna är självständiga moduler, som kan laddas med matare vid en extern ladd-
ningsplats. Byte av komponentvagn kräver därför bara ett kort uppehåll i produktionsprocessen.
Komponentvagnen består i princip av stativ, komponentbord för anslutning till matare, bandrulle-
behållare och bandavfallsbehållare. Det finns två olika komponentvagnar. En komponentvagn
med ett komponentbord med 60 spår och en komponentvagn med ett komponentbord med 30
spår. Komponentvagnen med 30 spår måste placeras bredvid WPC5/WPC6.
3
Bild 3.9 - 2 Komponentvagn, SIPLACE SX1/SX2 med 60 spår, vy av fram- och baksidan
(1) Stativ
(2) Komponentbord
(3) Bandcontainer
(4) Bandavfallsbehållare
(5) Handtag
(6) Ingreppsskydd
3
SE UPP!
Observera säkerhetsanvisningarna!
Observera säkerhetsanvisningarna i avsnitt 5.8.2, sidan 235 när bandavfallsbehålla-
ren dras ut ur komponentvagnen.
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
