Driftsinstruktion SIPLACE SX1/SX2 3 Tekniska data och komponenter Fr.o.m. programversion SR.710.0 Utgåva 12/2016 3.9 Komponentvagn SIPLACE SX1/SX2 155 3 3.9.2 Beskrivning Bandrullecont ainern kan som standard använ das f…
3 Tekniska data och komponenter Driftsinstruktion SIPLACE SX1/SX2
3.9 Komponentvagn SIPLACE SX1/SX2 Fr.o.m. programversion SR.710.0 Utgåva 12/2016
154
3.9.1 Uppbyggnad
Komponentvagnarna är självständiga moduler, som kan laddas med matare vid en extern ladd-
ningsplats. Byte av komponentvagn kräver därför bara ett kort uppehåll i produktionsprocessen.
Komponentvagnen består i princip av stativ, komponentbord för anslutning till matare, bandrulle-
behållare och bandavfallsbehållare. Det finns två olika komponentvagnar. En komponentvagn
med ett komponentbord med 60 spår och en komponentvagn med ett komponentbord med 30
spår. Komponentvagnen med 30 spår måste placeras bredvid WPC5/WPC6.
3

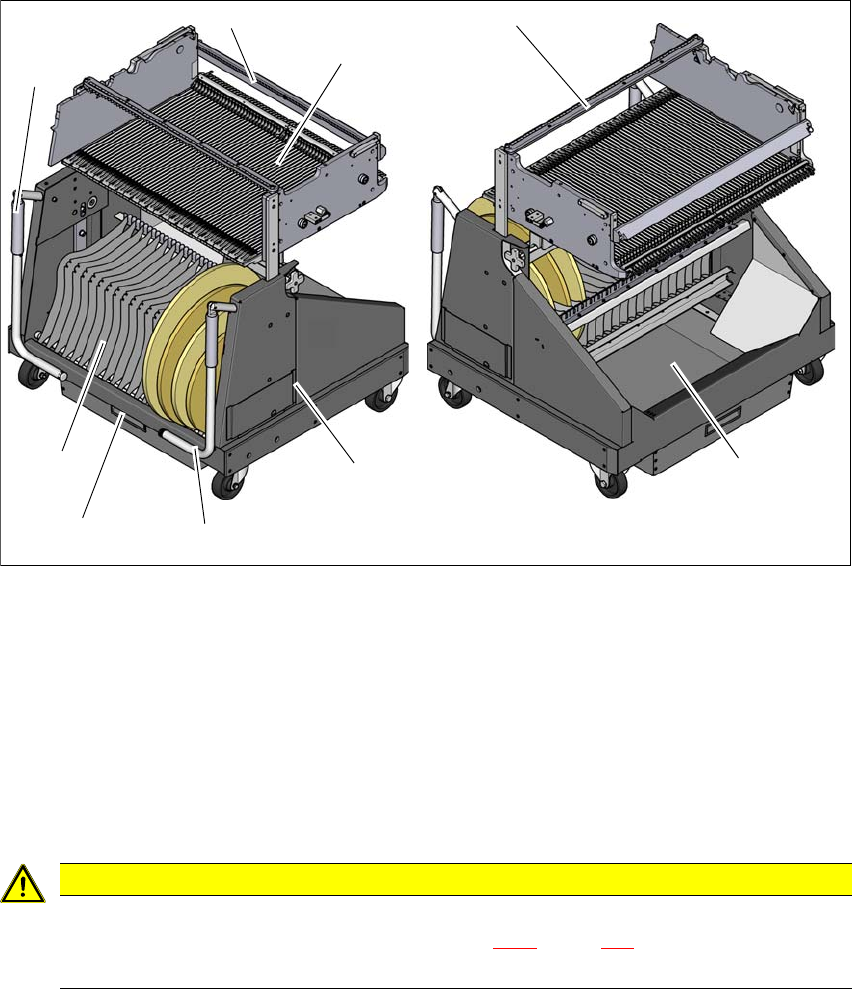

Bild 3.9 - 2 Komponentvagn, SIPLACE SX1/SX2 med 60 spår, vy av fram- och baksidan
(1) Stativ
(2) Komponentbord
(3) Bandcontainer
(4) Bandavfallsbehållare
(5) Handtag
(6) Ingreppsskydd
3
SE UPP!
Observera säkerhetsanvisningarna!
Observera säkerhetsanvisningarna i avsnitt 5.8.2, sidan 235 när bandavfallsbehålla-
ren dras ut ur komponentvagnen.
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
Driftsinstruktion SIPLACE SX1/SX2 3 Tekniska data och komponenter
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 3.9 Komponentvagn SIPLACE SX1/SX2
155
3
3.9.2 Beskrivning
Bandrullecontainern kan som standard användas för bandrullar med en storlek på max. 17" (432
mm).
Mellan bandcontainern och komponentvagnen finns det två 5 mm breda spalter till höger och vän-
ster där riggningslister kan fästas.
På undersidan av stativet finns bandavfallsbehållaren. Den kan dras ut. De avklippta bandbitarna
hamnar via en glidbana i bandavfallsbehållaren, som måste tömmas beroende på avfallsuppkom-
sten.
Handtagen kan fällas upp och ned.
3
SE UPP!
Risk för att handtagen går av!
När komponentvagnen transporteras finns det risk för att handtagen går av.
Lyft inte komponentvagnen i handtagen vid transport.
Använd bara handtagen för att skjuta komponentvagnen.
Använd en gaffeltruck för att transporteras komponentvagnen eller för att lyfta den
från pallen.
ANM
Komponentvagnarna måste vara dockade på automaten för drift.
Placera dummy-matare på alla lediga ställplatser, se avsnitt 2.7.5.1, sidan 78.
3 Tekniska data och komponenter Driftsinstruktion SIPLACE SX1/SX2
3.9 Komponentvagn SIPLACE SX1/SX2 Fr.o.m. programversion SR.710.0 Utgåva 12/2016
156
3.9.3 Tekniska data
3
Komponentvagnens mått
Komponentvagn med 60 spår (längd x bredd)
Komponentvagn med 30 spår (längd x bredd)
760 mm x 864 mm
760 mm x 471 mm
Höjd med uppfällda handtag
900 mm kretskortstransportörshöjd
930 mm kretskortstransportörshöjd
950 mm kretskortstransportörshöjd
934 mm
964 mm
984 mm
Vikt, komponentvagn med 60 spår
Utan matare
med fulla matare
Vikt, komponentvagn med 30 spår
Utan matare
med fulla matare
104 kg
266 kg
76 kg
157 kg
Bandrullens diameter
Standard
Max.
432 mm (17“)
483 mm (19“)
Ställplatser för matare
Komponentvagn med 60 spår
Komponentvagn med 30 spår
60 matare à 8 mm
30 matare à 8 mm
Växlingstid för komponentvagn < 1 minut
