Driftsinstruktion SIPLACE SX1/SX2 4 Uppställning och driftsättning Fr.o.m. programversion SR.710.0 Utgåva 12/ 2016 4.1 Transport och leveranskonfiguration 171 4 Bild 4.1 - 3 Kontaktytor - gaffel paralle llt med kretskort…
4 Uppställning och driftsättning Driftsinstruktion SIPLACE SX1/SX2
4.1 Transport och leveranskonfiguration Fr.o.m. programversion SR.710.0 Utgåva 12/2016
170
4.1.5.2 Transportmedel
Transportera automaten med en gaffeltruck som uppfyller följande:
4.1.5.3 Gaffeltruckens kontaktpunkter på automaten
Bild 4.1 - 3, sidan 171 visar gaffeltruckens kontaktpunkter på automaten när automaten lyfts från
pallen eller när den transporteras utan pall.
4
4
4
4
Gaffellängd min. 1800 mm
Lyftkraft min. 6000 kg
Gaffelavstånd, när gaffeln är parallell med
kretskortstransportriktningen är
ca 420 mm
ANM
Undvik skador på automaten
Transportera alltid automaten på pall med truck längre sträckor.
VARNING
Gafflarnas riktning!
Beakta noga följande punkter innan ni lyfter automaten, för att undvika förödande skador
på automaten:
– Gafflarna måste vara parallella med kretskortstransportören.
– Gafflarna måste vara riktade mot maskinens mitt.
VARNING
Risk för skador om gafflarna har för brett avstånd!
Om gaffelavståndet ökas så att automaten lyfts utanför kontaktytan kan det leda till att ma-
skinramen deformeras och att kablar och ledningar skadas.
Öppna bara gafflarna så mycket att de alltid är inom kontaktytan på maskinens un-
dersida (se bild 4.1 - 3
, sidan 171).
VARNING
Risk för skador vid ensidig belastning!
Om maskinfötterna belastas ensidigt t.ex. på grund av att automaten lutar kan maskinföt-
ternas fästen deformeras.
Se till att gafflarna vid lyft av automaten blir likformigt belastade.
Använd ett fast underlag mellan gafflarna och automaten.
Be en medhjälpare observera lyftet av automaten och se till att den inte lutar åt sidan.
Driftsinstruktion SIPLACE SX1/SX2 4 Uppställning och driftsättning
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 4.1 Transport och leveranskonfiguration
171
4

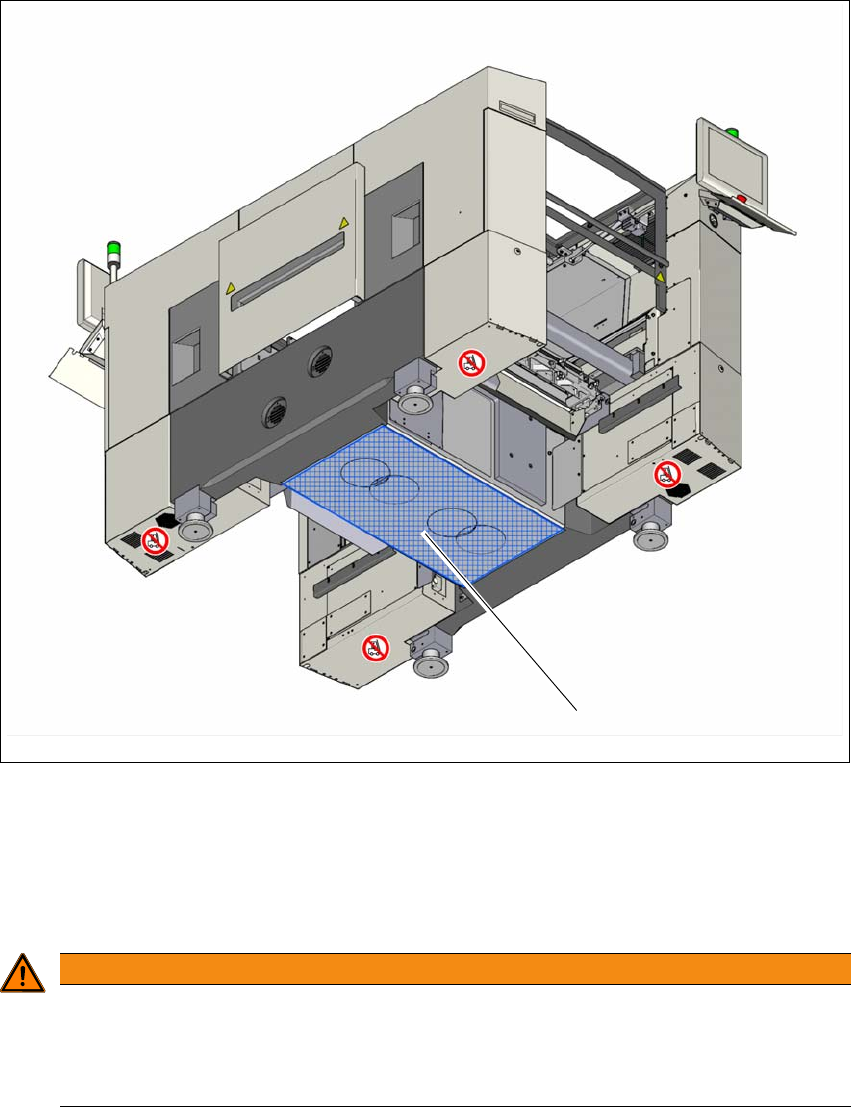

Bild 4.1 - 3 Kontaktytor - gaffel parallellt med kretskortens transportriktning
(1) Kontaktyta för gaffeltruckens gafflar
4.1.5.4 Vad ni vid transporten absolut måste ta i beaktande
4
(1)
VARNING
Risk för skador!
Gängorna för maskinfötterna i automatramen kan skadas om den släpas på golvet eller
slår emot något.
Se till att alla maskinfötterna verkligen befinner sig över golvet vid transporten.
4 Uppställning och driftsättning Driftsinstruktion SIPLACE SX1/SX2
4.2 Uppställningsplatsens infrastruktur Fr.o.m. programversion SR.710.0 Utgåva 12/2016
172
4.2 Uppställningsplatsens infrastruktur
4
4.2.1 Rekommendationer för underlaget
Automatens underlag måste vara fast och jämnt eftersom dynamiska krafter kan leda till vibratio-
ner på uppställningsplatsen när automaten är i drift. Vibrationernas styrka beror på underlagets
konstruktion. Under förutsättning att golvbelastningsparametrarna innehålls, är följande i princip
lämpligt:
– Stålbetong-täckkonstruktioner, t. ex. täckning i industrihallar
– Stålbetong-golvplattor, t. ex. betonggolv i industrihallar utan källare under.
– Rum med dubbelgolv, om mellanrummet har ett stabilt fundament. För dessa mellanfunda-
ment gäller samma uppställningskrav. De kan vara tillverkade av stålkonstruktioner eller av
betong.
4.2.1.1 Maximalt jämnt golv
Automatens underlag får luta max. 0,6 %. Det motsvarar en lutning på 5 mm (i Y-led) och 4 mm (i
X-led) på 800 mm
(t.ex. komponentvagnens bredd).
4.2.1.2 Maskinvikt och ytlast
Värden för maskinvikt och ytlast finns i avsnitt 3.3.1, sidan 95.
ANM
Se även dokumentet "Netz- und Druckluftkonfiguration für SMD-Anlagen" (tyska+engel-
ska, art.nr 00197548-xx) som medföljer leveransen av SIPLACE-automaten.
