Driftsinstruktion SIPLACE SX1/SX2 4 Uppställning och driftsättning Fr.o.m. programversion SR.710.0 Utgåva 12/2016 4.2 Uppställningsplatsens infrastruktur 179 4.2.4 Översikt ö ver finsäkringar 4 Bild 4.2 - 7 Översikt över…
4 Uppställning och driftsättning Driftsinstruktion SIPLACE SX1/SX2
4.2 Uppställningsplatsens infrastruktur Fr.o.m. programversion SR.710.0 Utgåva 12/2016
178
4.2.3.5 Anslutning av nätkabeln
4

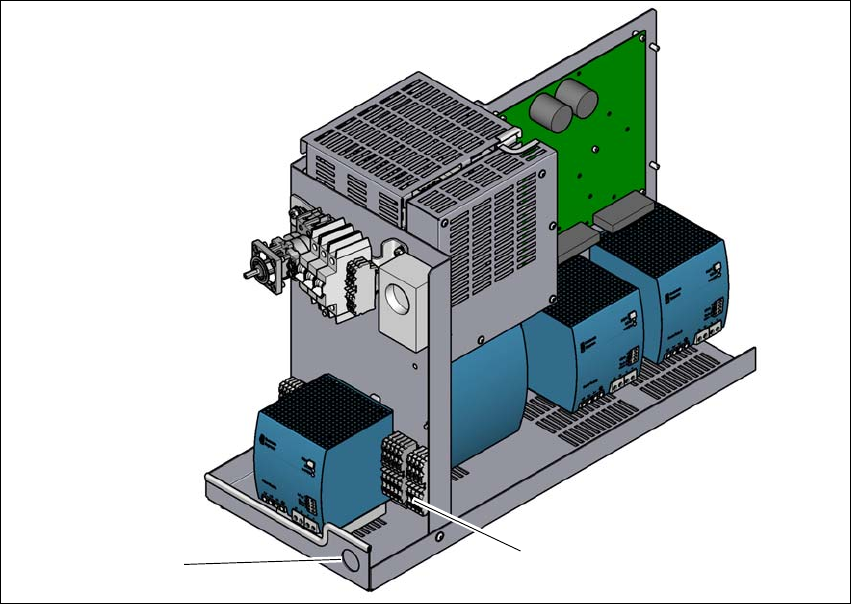

Bild 4.2 - 6 Anslutningsdon för nätkabelns anslutning
(1) Nätanslutningsplintar (X94) för nätkabeln
(2) Öppning på strömförsörjningen med kabelförskruvning
Kläm på en ändhylsa på varje ledare.
Lossa muttern på kabelförskruvningen (pos. 2).
För nätkabeln genom kabelförskruvningen (pos. 2) till nätanslutningsplintarna X94 (pos. 1).
Anslut kabeln till nätanslutningsplintarna X94 (pos. 1)
(L1): trefas 4
(L2): trefas 4
(L3): trefas 4
(N): nolledare 4
(PE): jordskyddsledare 4
Se till att böjradien är tillräckligt stor. Ledarna får inte vikas.
Dra åt kabelförskruvningen för hand.
(1)
(2)
Driftsinstruktion SIPLACE SX1/SX2 4 Uppställning och driftsättning
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 4.2 Uppställningsplatsens infrastruktur
179
4.2.4 Översikt över finsäkringar
4
Bild 4.2 - 7 Översikt över finsäkringar
4
Säkring Komponent Ström [A] Spänning [V]
F1 MGCU 1 6,3 27
F2 MGCU 2 6,3 27
F3 MGCU 3 6,3 27
F4 Distributor/Power Fail 6,3 24
F5 Station PC 6,3 27
F6 Options PC 6,3 27
4 Uppställning och driftsättning Driftsinstruktion SIPLACE SX1/SX2
4.2 Uppställningsplatsens infrastruktur Fr.o.m. programversion SR.710.0 Utgåva 12/2016
180
F7 Conveyor control 6,3 24
F8 Y sensormodul 1 6,3 27
F9 Y sensormodul 2 6,3 27
F10 Internal 6,3 24
F11 SSK-Ready CSB 6,3 24
F12 CSB supply 6,3 24
F14 Head supply1 6,3 42
F15 Head supply 2 6,3 42
F16 Conveyor drives 6,3 42
-- -- -- --
-- -- -- --
F19 Head Axis1 6,3 160
F20 Head Axis 2 6,3 160
F21 Vision 6,3 42
F22 FCU 1 6,3 27
F23 FCU 2 6,3 27
Säkring Komponent Ström [A] Spänning [V]
