4 Uppställning och driftsättning D riftsinstruktion SIPLACE SX1/SX2 4.2 Uppställningsplatsens in frastruktur Fr.o.m. programversion SR.710.0 Utgåva 12/2016 180 F7 Conveyor control 6,3 24 F8 Y sensormodul 1 6,3 27 F9 Y se…
Driftsinstruktion SIPLACE SX1/SX2 4 Uppställning och driftsättning
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 4.2 Uppställningsplatsens infrastruktur
179
4.2.4 Översikt över finsäkringar
4

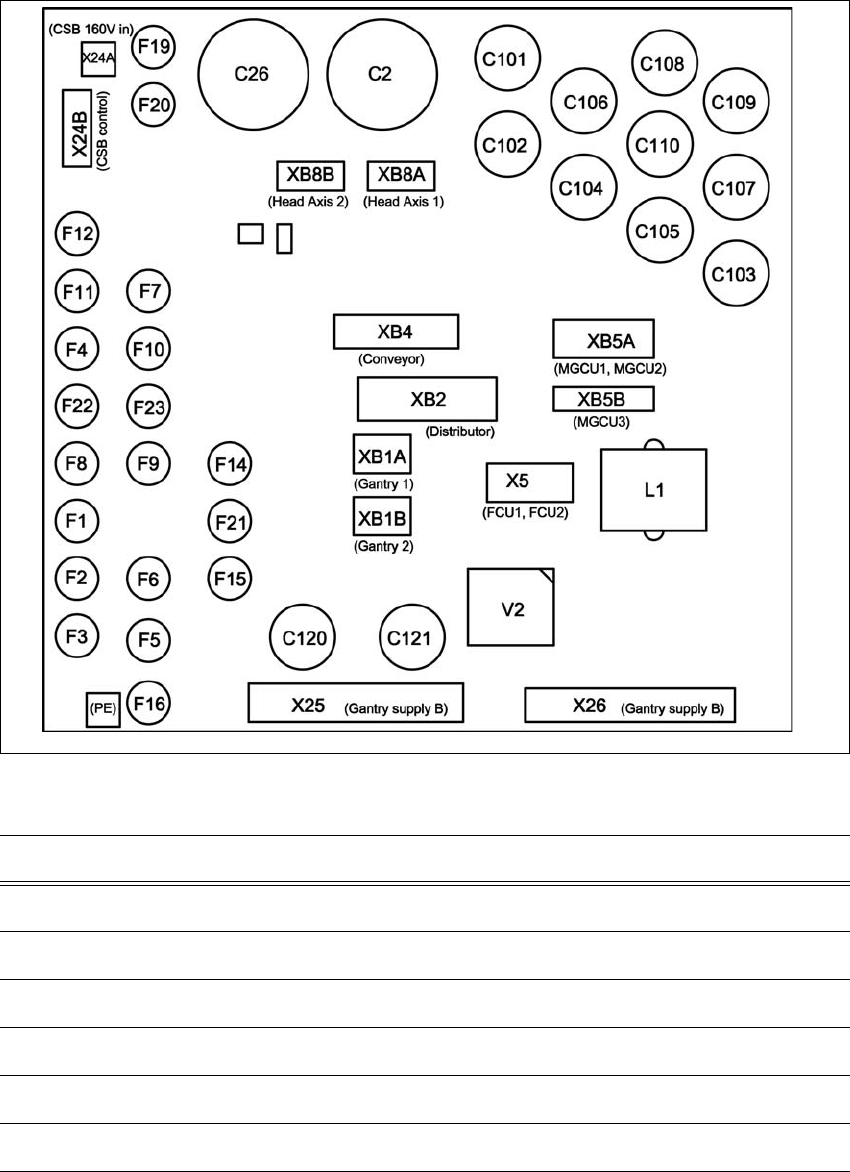

Bild 4.2 - 7 Översikt över finsäkringar
4
Säkring Komponent Ström [A] Spänning [V]
F1 MGCU 1 6,3 27
F2 MGCU 2 6,3 27
F3 MGCU 3 6,3 27
F4 Distributor/Power Fail 6,3 24
F5 Station PC 6,3 27
F6 Options PC 6,3 27
4 Uppställning och driftsättning Driftsinstruktion SIPLACE SX1/SX2
4.2 Uppställningsplatsens infrastruktur Fr.o.m. programversion SR.710.0 Utgåva 12/2016
180
F7 Conveyor control 6,3 24
F8 Y sensormodul 1 6,3 27
F9 Y sensormodul 2 6,3 27
F10 Internal 6,3 24
F11 SSK-Ready CSB 6,3 24
F12 CSB supply 6,3 24
F14 Head supply1 6,3 42
F15 Head supply 2 6,3 42
F16 Conveyor drives 6,3 42
-- -- -- --
-- -- -- --
F19 Head Axis1 6,3 160
F20 Head Axis 2 6,3 160
F21 Vision 6,3 42
F22 FCU 1 6,3 27
F23 FCU 2 6,3 27
Säkring Komponent Ström [A] Spänning [V]
Driftsinstruktion SIPLACE SX1/SX2 4 Uppställning och driftsättning
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 4.3 Uppställning av automaten
181
4.3 Uppställning av automaten
4.3.1 Varningar
4
4
4
4
4
VARNING
Följ gällande arbetarskyddsföreskrifter!
Endast SIPLACE-tekniker eller certifierad personal får ställa upp automaten och driftsätta
den.
Följ de gällande arbetarskyddsföreskrifterna om transport av tungt gods.
VARNING
Risk för skador vid monteringsarbeten på automatens undersida!
Vid monteringsarbeten på automatens undersida finns det risk för skador.
Fäst automaten på lämpligt sätt. Det räcker inte att använda en gaffeltruck.
VARNING
Risk för skador vid monteringsarbeten!
Om portalerna placeras på fel ställe vid monteringen begränsas det fria huvudutrymmet
och det kan leda till skador.
Se till att portalerna placeras över kretskortstransportområdet.
VARNING
Höjdinställning av automaten!
För höjdinställningen av automaten krävs två personer:
– En person utför monteringsarbetena.
– Den andra personen kontrollerar att den lyfta automaten står stadigt vid monte-
ringen.
VARNING
Klämrisk!
När automaten transporteras finns det risk att man klämmer fötterna.
Använd lämpliga skor.
