Driftsinstruktion SIPLACE SX1/SX2 4 Uppställning och driftsättning Fr.o.m. programversion SR.710.0 Utgåva 12/2016 4.3 Uppställning av automaten 181 4.3 Upp ställning av automaten 4.3.1 V arningar 4 4 4 4 4 VARNING Följ g…
4 Uppställning och driftsättning Driftsinstruktion SIPLACE SX1/SX2
4.2 Uppställningsplatsens infrastruktur Fr.o.m. programversion SR.710.0 Utgåva 12/2016
180
F7 Conveyor control 6,3 24
F8 Y sensormodul 1 6,3 27
F9 Y sensormodul 2 6,3 27
F10 Internal 6,3 24
F11 SSK-Ready CSB 6,3 24
F12 CSB supply 6,3 24
F14 Head supply1 6,3 42
F15 Head supply 2 6,3 42
F16 Conveyor drives 6,3 42
-- -- -- --
-- -- -- --
F19 Head Axis1 6,3 160
F20 Head Axis 2 6,3 160
F21 Vision 6,3 42
F22 FCU 1 6,3 27
F23 FCU 2 6,3 27
Säkring Komponent Ström [A] Spänning [V]
Driftsinstruktion SIPLACE SX1/SX2 4 Uppställning och driftsättning
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 4.3 Uppställning av automaten
181
4.3 Uppställning av automaten
4.3.1 Varningar
4
4
4
4
4
VARNING
Följ gällande arbetarskyddsföreskrifter!
Endast SIPLACE-tekniker eller certifierad personal får ställa upp automaten och driftsätta
den.
Följ de gällande arbetarskyddsföreskrifterna om transport av tungt gods.
VARNING
Risk för skador vid monteringsarbeten på automatens undersida!
Vid monteringsarbeten på automatens undersida finns det risk för skador.
Fäst automaten på lämpligt sätt. Det räcker inte att använda en gaffeltruck.
VARNING
Risk för skador vid monteringsarbeten!
Om portalerna placeras på fel ställe vid monteringen begränsas det fria huvudutrymmet
och det kan leda till skador.
Se till att portalerna placeras över kretskortstransportområdet.
VARNING
Höjdinställning av automaten!
För höjdinställningen av automaten krävs två personer:
– En person utför monteringsarbetena.
– Den andra personen kontrollerar att den lyfta automaten står stadigt vid monte-
ringen.
VARNING
Klämrisk!
När automaten transporteras finns det risk att man klämmer fötterna.
Använd lämpliga skor.
4 Uppställning och driftsättning Driftsinstruktion SIPLACE SX1/SX2
4.3 Uppställning av automaten Fr.o.m. programversion SR.710.0 Utgåva 12/2016
182
4.3.2 Lyft och transportera automaten med gaffeltruck
4

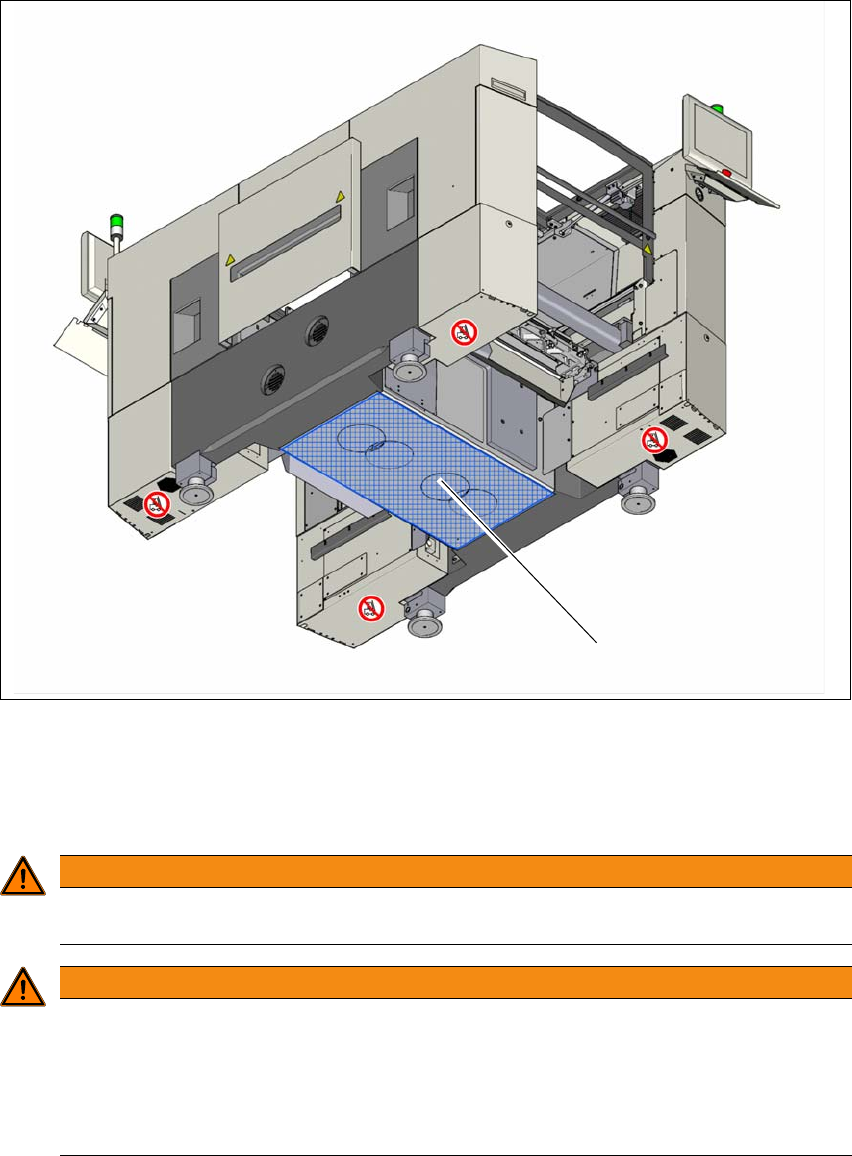

Bild 4.3 - 1 Kontaktyta - gaffel på tvären mot kretskortens transportriktning
(1) Kontaktyta för gaffeltruckens gafflar
Placera gaffeltrucken på tvären mot kretskortstransportörens riktning och öppna gafflarna så
mycket att automatens kontaktyta är jämnt fördelad på gafflarna.
VARNING
Beakta noga följande punkter innan ni lyfter automaten, för att undvika förödande skador
på automaten:
VARNING
Gafflarnas riktning!
Beakta noga följande punkter innan ni lyfter automaten, för att undvika förödande skador
på automaten:
– Gafflarna måste vara parallella med kretskortstransportören.
– Gafflarna måste vara riktade mot maskinens mitt.
(1)
