4 Uppställning och driftsättning D riftsinstruktion SIPLACE SX1/SX2 4.3 Uppställning av automaten Fr.o.m. programversion SR.710.0 Utgåva 12/2016 190 4.3.7 Avstånd för maskinfötterna och de fast a kret skort stransportörk…
Driftsinstruktion SIPLACE SX1/SX2 4 Uppställning och driftsättning
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 4.3 Uppställning av automaten
189
Sätt på höjdadaptrar för önskad kretskortstransportörshöjd.
Skjut in höjdadaptern i fixeringen så att spåret går in i låsskruven (2).
Dra åt låsskruven (2) löst.
Dra åt klämskruven (5)löst så att höjdadaptern kan röras utan spel i Z-led.
Montera de andra 3 höjdadaptrarna på samma sätt.
Sänk försiktigt ned automaten med gaffeltrucken tills höjdadaptrarna berör golvet jämnt. En
andra person ska alltid kontrollera att automaten har ett stabilt läge under nersänkningen.
Eventuellt måste höjdadapterns fixering lossas något.
Justera inställningsskruvarna för höjden på varje höjdadapter med den öppna dubbelring-
nyckeln NV 20 så att rätt transportörshöjd uppnås.
Rikta automaten i X- och Y-led med maskinens vattenpass.
4
Dra åt klämskruven med ett åtdragningsmoment på 130 Nm.
ANM
Hur automaten riktas i X- och Y-led anges i avsnitt 4.3.9
, sidan 194.
4 Uppställning och driftsättning Driftsinstruktion SIPLACE SX1/SX2
4.3 Uppställning av automaten Fr.o.m. programversion SR.710.0 Utgåva 12/2016
190
4.3.7 Avstånd för maskinfötterna och de fasta kretskortstransportörkanterna
4.3.7.1 Avstånd för kretskortsenkeltransportörens maskinfötter
4

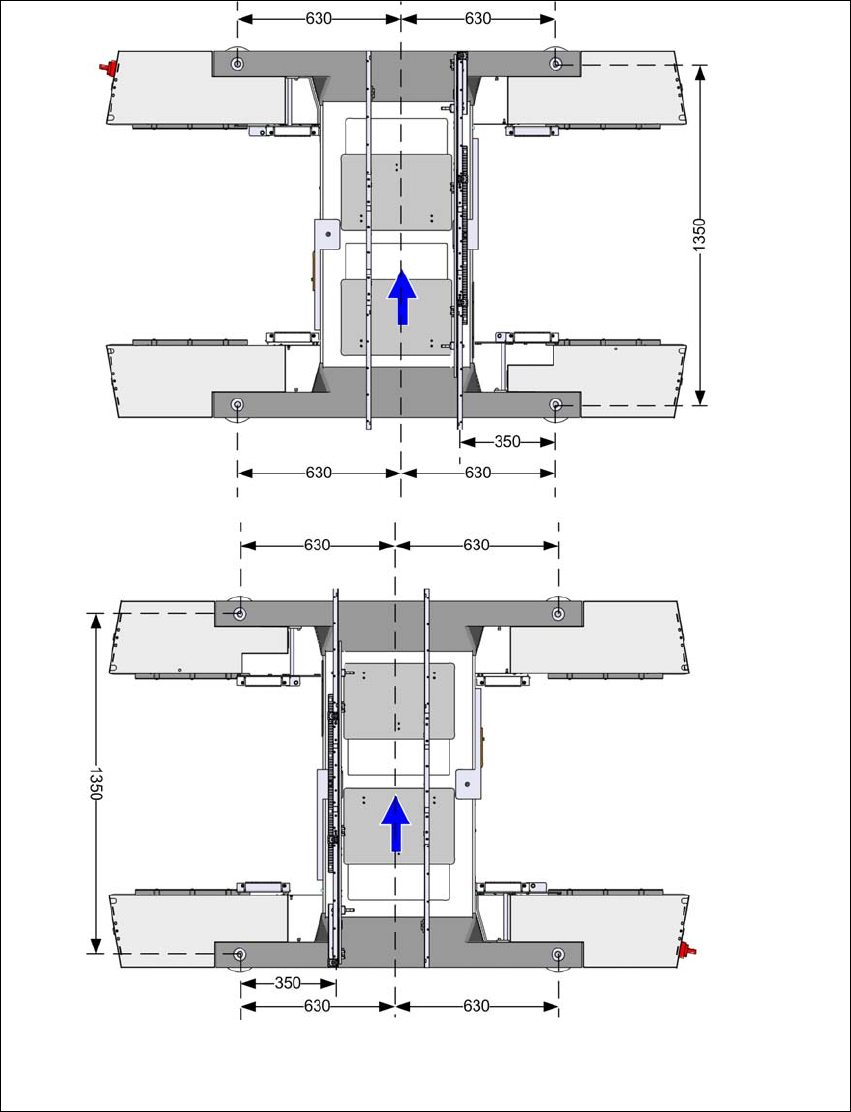

Bild 4.3 - 5 Avstånd för kretskortsenkeltransportörens maskinfötter i millimeter
Fast transportsida på max.
position till höger
a
.
Fast transportsida på max. position
till vänster
a
.
a) Måttet beror på den fasta sidans position. Alla mått
anges i mm.
Driftsinstruktion SIPLACE SX1/SX2 4 Uppställning och driftsättning
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 4.3 Uppställning av automaten
191
4.3.7.2 Avstånd för kretskortsdubbeltransportörens maskinfötter
4

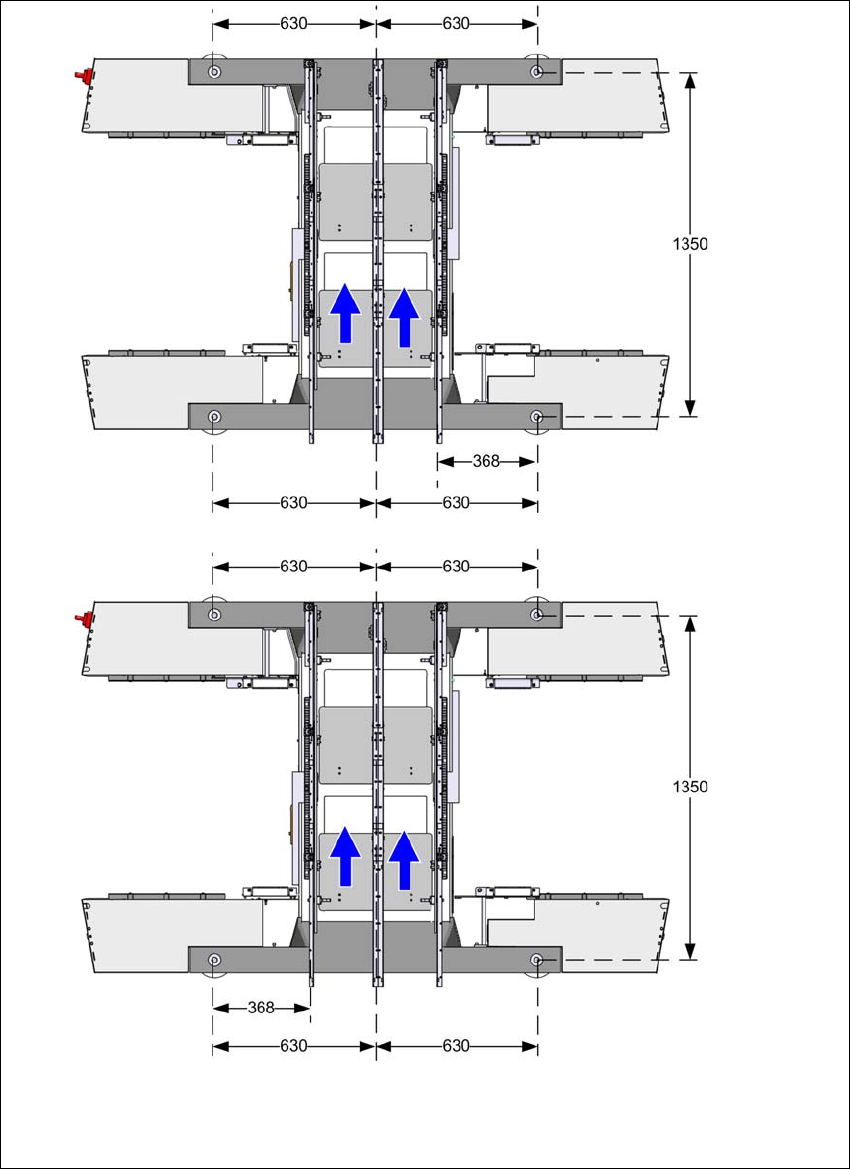

Bild 4.3 - 6 Avstånd för kretskortsdubbeltransportörens maskinfötter i millimeter
Fast transportsida på max. position till
vänster
a
.
Fast transportsida på max. posi-
tion till höger
a
.
a) Måttet beror på den fasta sidans position. Alla mått
anges i mm.
