Driftsinstruktion SIPLACE SX1/SX2 4 Uppställning och driftsättning Fr.o.m. programversion SR.710.0 Utgåva 12/2016 4.3 Uppställning av automaten 191 4.3.7.2 A vstånd för kretskort sdubbeltransportörens maskinfötter 4 Bild…
4 Uppställning och driftsättning Driftsinstruktion SIPLACE SX1/SX2
4.3 Uppställning av automaten Fr.o.m. programversion SR.710.0 Utgåva 12/2016
190
4.3.7 Avstånd för maskinfötterna och de fasta kretskortstransportörkanterna
4.3.7.1 Avstånd för kretskortsenkeltransportörens maskinfötter
4
Bild 4.3 - 5 Avstånd för kretskortsenkeltransportörens maskinfötter i millimeter
Fast transportsida på max.
position till höger
a
.
Fast transportsida på max. position
till vänster
a
.
a) Måttet beror på den fasta sidans position. Alla mått
anges i mm.
Driftsinstruktion SIPLACE SX1/SX2 4 Uppställning och driftsättning
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 4.3 Uppställning av automaten
191
4.3.7.2 Avstånd för kretskortsdubbeltransportörens maskinfötter
4
Bild 4.3 - 6 Avstånd för kretskortsdubbeltransportörens maskinfötter i millimeter
Fast transportsida på max. position till
vänster
a
.
Fast transportsida på max. posi-
tion till höger
a
.
a) Måttet beror på den fasta sidans position. Alla mått
anges i mm.
4 Uppställning och driftsättning Driftsinstruktion SIPLACE SX1/SX2
4.3 Uppställning av automaten Fr.o.m. programversion SR.710.0 Utgåva 12/2016
192

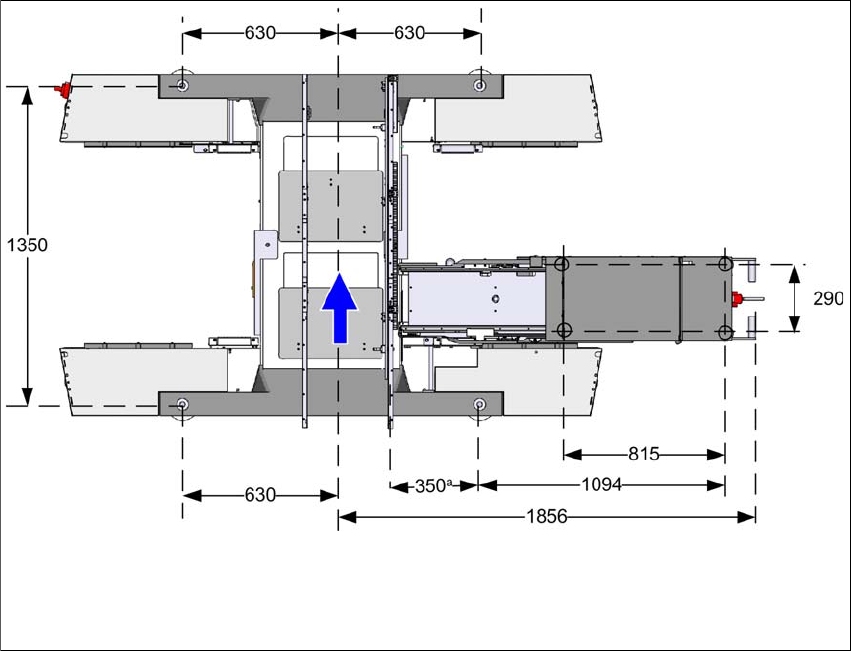

4.3.7.3 Avstånd för maskinfötterna på automaten och WPC5/WPC6
4
Bild 4.3 - 7 Avstånd för maskinfötterna på automaten och WPC5/WPC6 i millimeter
a) Måttet beror på den fasta sidans position. Alla mått
anges i mm.
