5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2 5.3 SIPLACE-linje tillkoppling Fr.o.m. programversion SR.710.0 Utgåva 12/2016 212 5 Bild 5.3 - 1 Vyn "Produktion" när stationsprogrammet laddats (exempel …
Driftsinstruktion SIPLACE SX1/SX2 5 Arbeta med maskinen
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 5.3 SIPLACE-linje tillkoppling
211
5.3.3 Behörighetsnivåer
Vissa funktioner eller menyer får bara utföras eller aktiveras av härför utbildad personal. Det finns
följande operatörsnivåer:
– Produktion
– Utvidgad produktion
– Service (kund)
– Service (SIPLACE)
Användarnivåerna "Utvidgad produktion" och "Service (kund)" kan skyddas med lösenord. Använ-
darnivån "Service (SIPLACE)" är redan skyddad med lösenord.
En detaljerad beskrivning av användarklassificeringen finns i avsnitt 5.1
, sidan 203.
5.3.4 Starta stationen och aktivera stationsprogrammets användargränssnitt
5
Starta stationen på huvudströmbrytaren.
Kontrollera efter start om manometrarna visar nödvändigt driftstryck.
Stationsdatorprogrammet laddas och vyn "Produktion" för användargränssnittet "Produktion"
visas (se bilden nedan).
SE UPP!
Kommunikationsproblem när stationen startas!
Om stationen startas för tidigt kan det leda till kommunikationsproblem.
Starta inte stationen förrän skrivbordet visas på skärmen till SIPLACE Pro.
5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2
5.3 SIPLACE-linje tillkoppling Fr.o.m. programversion SR.710.0 Utgåva 12/2016
212
5

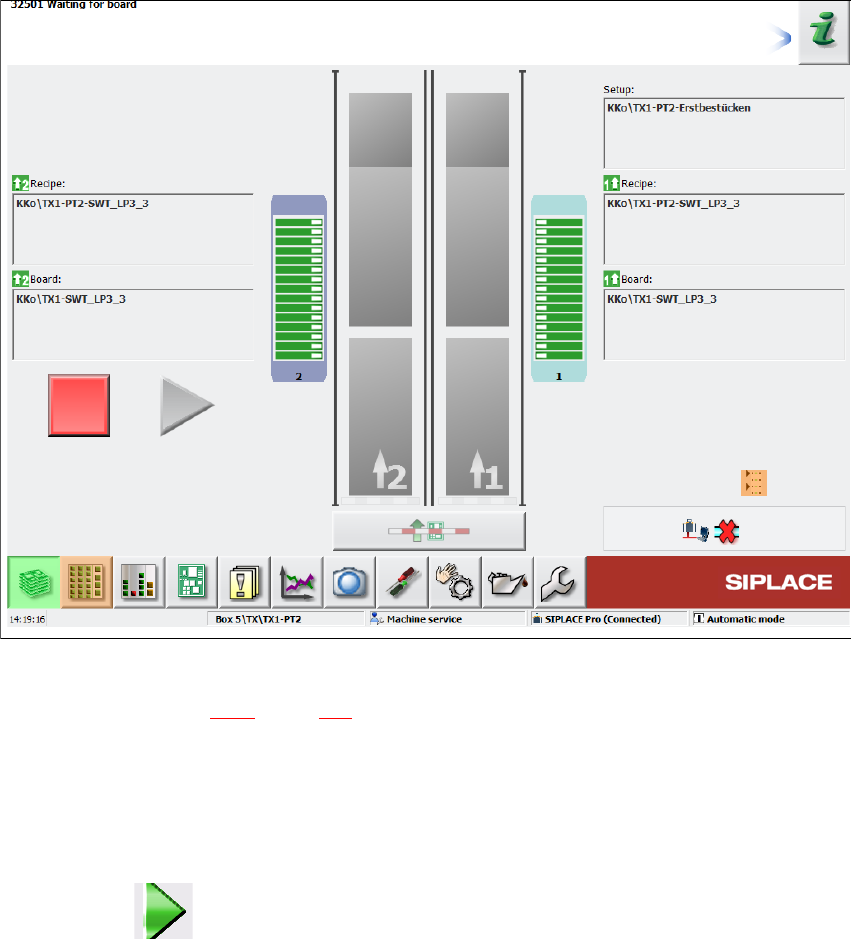

Bild 5.3 - 1 Vyn "Produktion" när stationsprogrammet laddats (exempel med SIPLACEX4i)
I statusfältet (se avsnitt 5.5.1, sidan 217) visas stationens aktuella status och åtgärden som ska
utföras.
Tryck på en startknapp när "Tryck på startknappen" visas.
Startknapparna finns på inmatningssidan, utmatningssidan och på manöverpanelerna till hö-
ger och vänster på stationen.
Referenskörningen utförs. Efter avslutad referenskörning är stationen driftsklar.
Symbolen visas på användargränssnittets arbetsområde (aktiverad).
Driftsinstruktion SIPLACE SX1/SX2 5 Arbeta med maskinen
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 5.3 SIPLACE-linje tillkoppling
213
5.3.5 Funktion hos maskinens startknappar
startknapparnas funktion
Öppna vyn "Kontrollera sensorer och funktioner" (se avsnitt 5.5.3, sidan 218).
Följande inställningar är möjliga:
Starta produktionen automatiskt 5
Standardinställning.
När startknappen trycks in startas produktionen automatiskt.
Inte ändra produktionsstatus 5
Till exempel för kalibrering och testning av maskinen.
När startknappen trycks in sluts strömkretsen men produktionen startas inte direkt.
5
5.3.6 Flödesdiagram "Starta SIPLACE-linje"
Följande flödesdiagram visar de åtgärder, som genomförs efter att SIPLACE-linjen startats.
SE UPP!
Maskinfunktioner kan startas direkt via GUI oberoende av startknappens inställning. När
strömkretsen är sluten krävs ingen ytterligare bekräftelse med startknapparna på maski-
nen.
