5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2 5.5 Användargränssnittet Fr.o.m. programversion SR.710.0 Utgåva 12/2016 216 5.5 Användargränssnittet Användargränssnittet är indelat enligt nedan. Här visas använda…
Driftsinstruktion SIPLACE SX1/SX2 5 Arbeta med maskinen
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 5.4 Starta SIPLACE-linje
215
5.4 Starta SIPLACE-linje
5
5.4.1 Stäng av stationerna
Gör på följande sätt för att stänga av stationen:
Avsluta alla riggningar så att inga att det inte längre finns några kretskort i maskinen.
Kontrollera om samtliga ytmonteringshuvudens Z-axlar är i sitt övre ändläge.
Kontrollera om det finns kvar komponenter på ytmonteringshuvudena och tag i förekom-
mande fall bort dessa.
Avsluta stationsdatorprogrammet via vyn
Inställningar --> Maskininställningar --> Avsluta maskin...
När datorn avslutats stängs stationen av med huvudströmbrytaren.
5.4.2 Avsluta SIPLACE Pro (Windows)
I menylisten till SIPLACE Pro väljer du Objekt --> Avsluta.
Avsluta alla ytterligare program på datorn.
I Windows startmeny väljer du Avsluta.
SE UPP!
Observera följande innan linjen stängs av.
5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2
5.5 Användargränssnittet Fr.o.m. programversion SR.710.0 Utgåva 12/2016
216
5.5 Användargränssnittet
Användargränssnittet är indelat enligt nedan.
Här visas användargränssnittet i vyn "Produktion" för SX-maskinen.

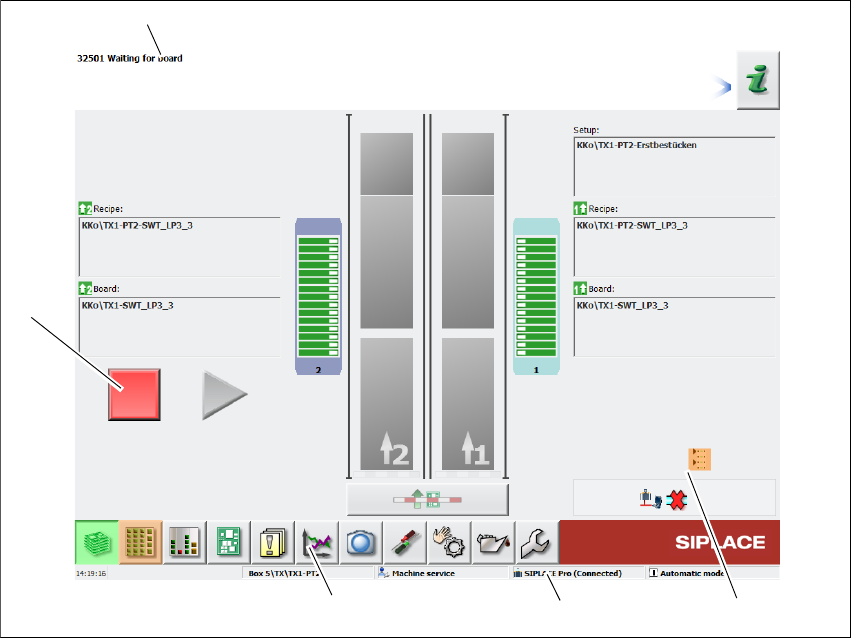

Bild 5.5 - 1 Komponenter i användargränssnittet i vyn "Produktion" (exempel med SIPLACE SX)
Teckenförklaring
(1) Statusfält (status- och felvisning)
(2) Bearbetningsområde/Visningsområde
(3) Verktygsfält
(4) Informationsrad
(5) Visning av ändrade konfigurationer och ytterligare alternativ, t.ex. streckkodsdrift
(1)
(2)
(3)
(4)
(5)
Driftsinstruktion SIPLACE SX1/SX2 5 Arbeta med maskinen
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 5.5 Användargränssnittet
217
5.5.1 Statusfält
I statusfältet visas aktuell maskinstatus, det senast inträffade felet och de åtgärder, som ska ge-
nomföras.
På statusfältets högra sida visas följande symboler, beroende på tillståndet:
(Grön) startar den kontextberoende hjälpen till den aktuella vyn. Vyns samtliga manöverelement
förklaras kortfattat
(Röd) startar hjälpsystemet som anger möjliga orsaker till det aktuella felet och åtgärder (se av-
snitt 5.6.1
, sidan 225).
Öppnar en dialogruta som anger felkällan, felmeddelandet som text samt datum och tid så felet
inträffade (se avsnitt 5.6.1
, sidan 225). Härifrån kan också hjälpen till det aktuella felet aktiveras.
Öppnar den detaljerade beskrivningen av felet. Här kan åtgärder för felavhjälpning öppnas direkt
(bara för vissa felmeddelanden).
Raderar det aktuellt visade felet från statusfältet.
5.5.2 Visnings- och bearbetningsområde
I detta område visas knapparna för inställning/utlösning av funktioner, allmän information om
kretskort, riggning, parti och övriga anvisningar.
Med animerade och olikfärgade objekt visas olika processer eller tillstånd (t.ex. bearbetning, ställ-
plats tom osv.).
I vyn "Produktion" (grundvy) signaleras vissa driftstillstånd (bearbeta, fel osv.).
Stoppa bearbetning. Den aktuella ytmonteringen stoppas.
Fortsätt bearbetning. Ytmonteringen av kretskorten startas eller fortsätter.
Förlopp
Ytmonteringsförloppet för kretskortet visas i ett diagram.
