Driftsinstruktion SIPLACE SX1/SX2 5 Arbeta med maskinen Fr.o.m. programversion SR.710.0 Utgåva 12/2016 5.5 Användargränssnittet 219 5.5.4 Hantering av st at ionsprogrammet inom vyerna De flesta vyer so m kan öppnas med v…
5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2
5.5 Användargränssnittet Fr.o.m. programversion SR.710.0 Utgåva 12/2016
218
Kretskort under bearbetning
Kretskortet har tagits upp av systemet och bearbetas. Kretskortssymbolen visas såsom knapp i
färgen mörkgrön.
Bearbetning av kretskortet avbruten
Om bearbetningen avbrutits visas kretskortssymbolen i färgen rött.
Kretskort måste kontrolleras
Om kretskortet är på utmatningsbandet och om dess status måste kontrolleras av operatören vi-
sas kretskortssymbolen i färgen gult.

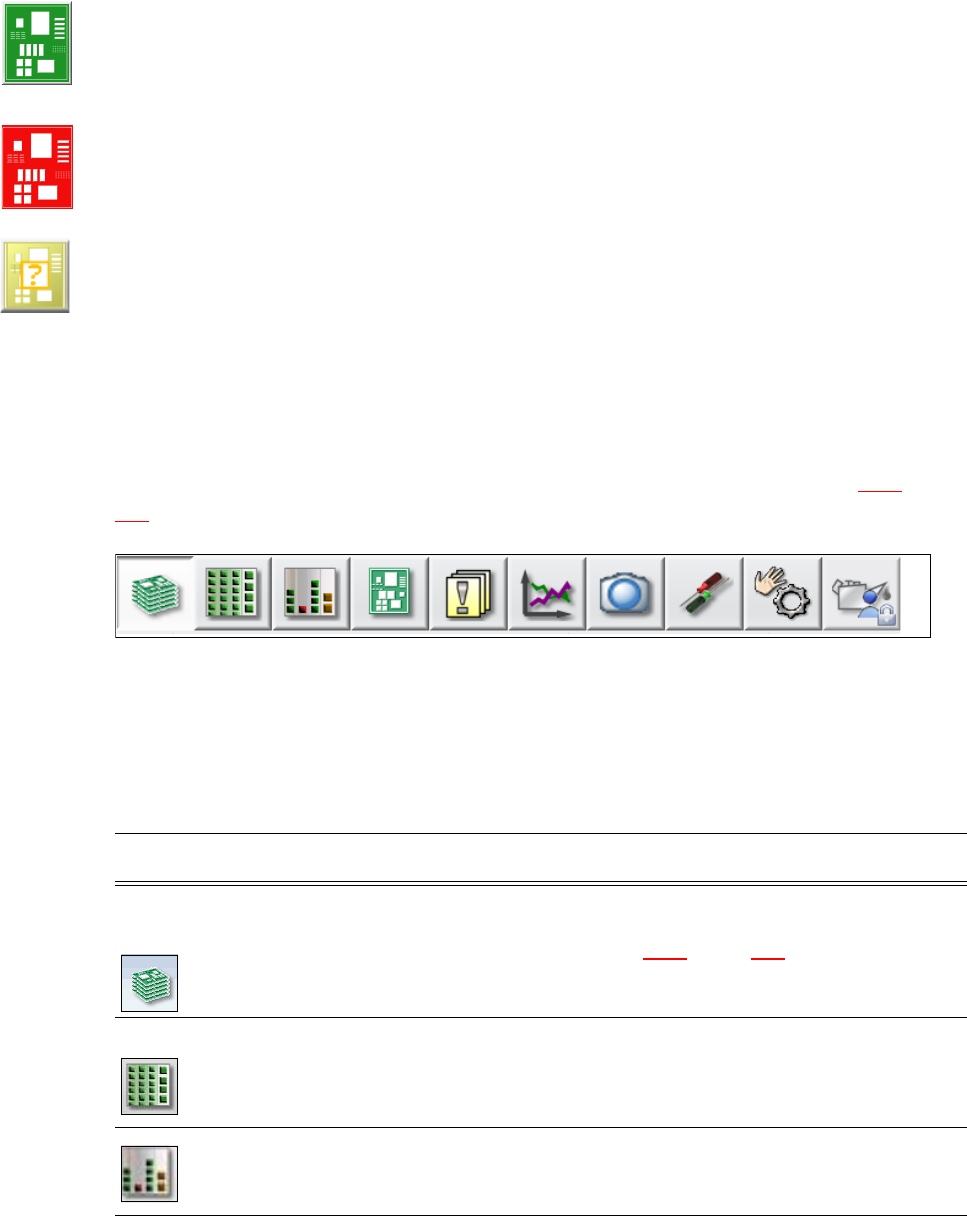

5.5.3 Symbolfält
I verktygsfältet finns knappar för stationsprogrammets huvudfunktioner.
De används för att öppna andra vyer som innehåller ytterligare funktioner (se avsnitt 5.5.5
, sidan
222
).
5
Bild 5.5 - 2 Symbolfält
Knapparna varierar beroende på konfiguration och inställd operatörsnivå. Vissa vyer finns bara i
högre operatörsnivåer.
I den följande tabellen beskrivs knapparna och huvudfunktionerna kortfattat.
5
Symbol Vy Beskrivning
Produktion
(grundvy)
Visar maskinstatusen för de vanligaste åtgärderna under produk-
tionen.
Visar driftstatusen, se avsnitt 5.5.2
, sidan 217.
Visar ställplatser, riggningens namn, partiets namn, konfiguratio-
nen och ytterligare alternativ.
Matare, kompo-
nenter och pipet-
ter
Riggningen kan aktiveras för var och en av de 4 ställplatserna.
Kontroll och riggning av matare, komponenter och pipetter.
Lära in kåpformer och komponent-fickformer.
Visning av påfyllningsnivåkontrollen.
Nivåindikering Under ytmonteringen visas när de olika matarna töms och måste
fyllas på.
Driftsinstruktion SIPLACE SX1/SX2 5 Arbeta med maskinen
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 5.5 Användargränssnittet
219
5.5.4 Hantering av stationsprogrammet inom vyerna
De flesta vyer som kan öppnas med verktygsfältet (se avsnitt 5.5.3, sidan 218) har ytterligare ett
vertikalt verktygsfält till höger för undervyer och funktioner.

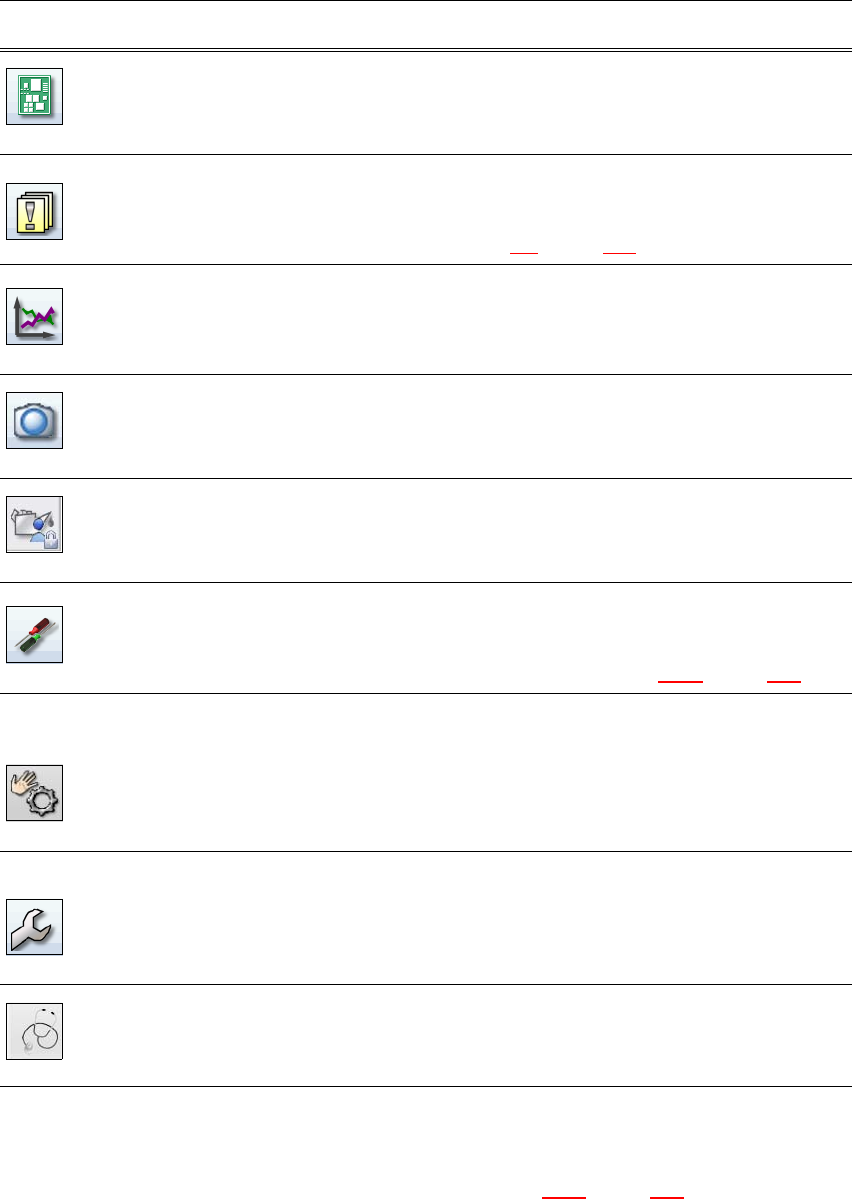

Kretskort Visning av kretskorten och ytmonteringspositionslistan.
Kontroll och installation av kretskorten och komponenterna.
Lära in markeringar
Meddelanden Visar meddelanden gällande aktuella och tidigare händelser. Med-
delandena skiljs åt beroende på sin typ. Olika tabeller för spårfel,
transportfel, maskinfel, allmänna fel och tillhörande felmeddelan-
den kan öppnas (se avsnitt 5.6
, sidan 224).
Statistik Visning av statistik gällande prestanda, kvalitet och förkastat ma-
terial. Visning av maskinens och kretskortens effekt.
Start av OIS (Operator Information System), närmare information
se dokumentation om OIS.
Live-bild under yt-
monteringen
Visar de enskilda kamera-live-bilderna
Från användarnivån "Utvidgad produktion":
Visa och spara skärmdumpar.
Underhållsstatus Visar information om maskinens underhållstatus.
Se underhållsinstruktionen för mer information.
Inställningar Innehåller alla inställningar och alternativ.
Inställning av operatörsnivå och användargränssnittets språk.
Visa och ändra maskininställningar, användarinställningar, maski-
nalternativ och programalternativ, se avsnitt 5.5.5
, sidan 222.
Kontrollera sen-
sorer och funktio-
ner
Innehåller information och funktioner för test och diagnos.
Ställ in funktionen hos maskinens startknapp.
Kan användas från och med användarnivån "Utvidgad produktion":
total referenskörning, testa C&P20-huvudets funktioner.
Enskilda funktioner och kontinuerliga körningar. Varje portal akti-
veras enskilt.
Service Service-verktyg.
Tillgänglig först från och med operatörsnivå "Service (kund)".
Installation och kalibrering av SIPLACE ytmonteringsautomat, ned-
laddning av embedded software-versioner, kalibrering och konfigu-
rering av hela maskinen.
Testbench-in-
spektion
Finns bara i Maskinservice.
Mer information om funktionerna finns i onlinehjälpen.
Symbol Vy Beskrivning
5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2
5.5 Användargränssnittet Fr.o.m. programversion SR.710.0 Utgåva 12/2016
220
5

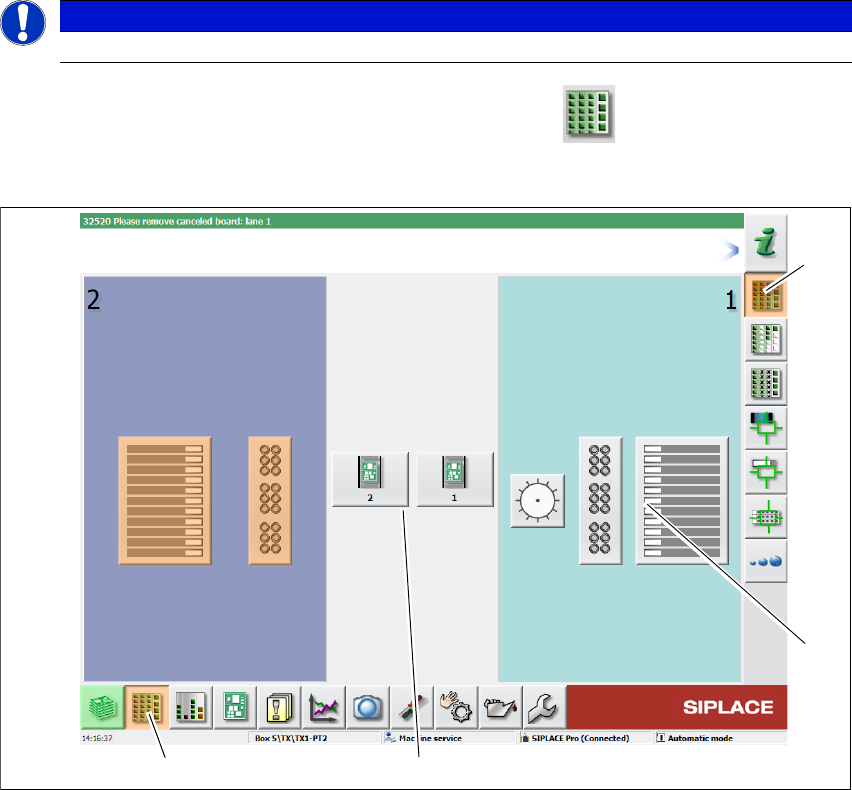

Exempel: Vyn "Matare, komponenter och pipetter"
Klicka på "Matare, komponenter och pipetter" i symbolfältet .
Följande vy öppnas:
5
Bild 5.5 - 3 Användargränssnittet i vyn "Matare, komponenter och pipetter" (med SIPLACE SX2 som exempel)
Teckenförklaring
(1) Verktygsfält (knappen "Matare, komponenter och pipetter")
(2) Vertikalt verktygsfält i vyn "Matare, komponenter och pipetter"
(3) Bearbetningsområde med 2 portaler
(4) Knapp för pipettbyte på portal 2
Klicka t.ex. på WPC i portal 1 (knapp 4) för att kontrollera konfigurationen.
ANM
Mer information om de olika funktionerna finns i onlinehjälpen.
(1)
(2)
(3)
(4)
