Driftsinstruktion SIPLACE SX1/SX2 5 Arbeta med maskinen Fr.o.m. programversion SR.710.0 Utgåva 12/2016 5.5 Användargränssnittet 221 Följande vy öppnas 5 Bild 5.5 - 4 Användargränssnittet i vy n "WPC" (exempel m…
5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2
5.5 Användargränssnittet Fr.o.m. programversion SR.710.0 Utgåva 12/2016
220
5
Exempel: Vyn "Matare, komponenter och pipetter"
Klicka på "Matare, komponenter och pipetter" i symbolfältet .
Följande vy öppnas:
5
Bild 5.5 - 3 Användargränssnittet i vyn "Matare, komponenter och pipetter" (med SIPLACE SX2 som exempel)
Teckenförklaring
(1) Verktygsfält (knappen "Matare, komponenter och pipetter")
(2) Vertikalt verktygsfält i vyn "Matare, komponenter och pipetter"
(3) Bearbetningsområde med 2 portaler
(4) Knapp för pipettbyte på portal 2
Klicka t.ex. på WPC i portal 1 (knapp 4) för att kontrollera konfigurationen.
ANM
Mer information om de olika funktionerna finns i onlinehjälpen.
(1)
(2)
(3)
(4)
Driftsinstruktion SIPLACE SX1/SX2 5 Arbeta med maskinen
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 5.5 Användargränssnittet
221
Följande vy öppnas
5
Bild 5.5 - 4 Användargränssnittet i vyn "WPC" (exempel med SIPLACE SX2)
Teckenförklaring
(1) Vertikalt verktygsfält "WPC"
(2) Knappen "Upp en nivå" för att gå tillbaka till föregående vy (här: vyn "Matare, komponenter
och pipetter", se bilden ovan)
(3) Knappar för direkt växling till en annan portal
(1)
(2)
(3)
5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2
5.5 Användargränssnittet Fr.o.m. programversion SR.710.0 Utgåva 12/2016
222
5.5.5 Inställningar
I vyn "Inställningar" kan du ändra olika användarinställningar, programalternativ och maskinalter-
nativ.
Klicka på "Inställningar" i verktygsfältet.
På den högra sidan visas ytterligare ett verktygsfält. I tabellen nedan beskrivs symbolerna och in-
ställningarna kortfattat.

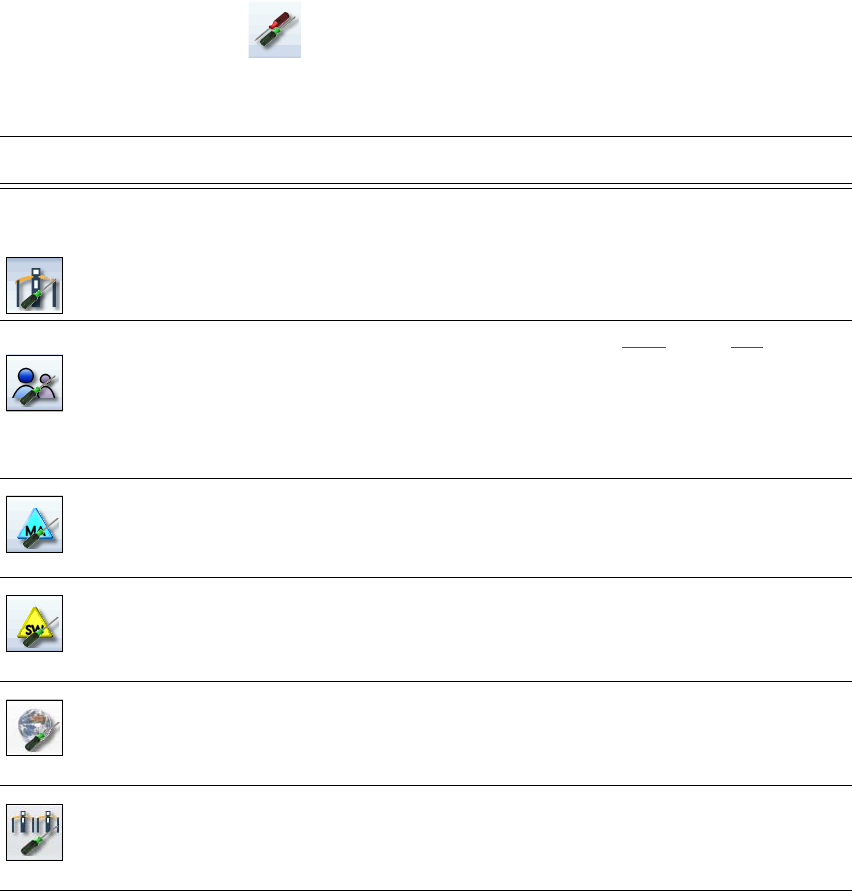

Symbol Inställningar Beskrivning
Maskininställ-
ningar
Endast i "Utvidgad produktion", "Service kund" eller "Service SIP-
LACE".
Inställning av driftssätt och alternativ (t.ex. Gångalternativ).
Stäng av maskinen.
Växla till operativsystemet.
Användarinställ-
ningar
Inställning av användarnivån (se avsnitt 5.3.3
, sidan 211).
Inställning av språk. Standardmässigt kan du välja "Tyska" eller
"Engelska". Det finns en språk-CD till förfogande för installation av
ytterligare nationella språk.
Ytterligare alternativ kan ställas in från och med operatörsnivån
"Utvidgad produktion".
Maskinalternativ I användarnivån "Produktion" kan du inte ändra några alternativ.
Konfiguration av maskinalternativ.
Programalterna-
tiv
Endast i "Service kund" eller "Service SIPLACE".
Olika testfunktioner kan aktiveras här.
Översikt över an-
slutna externa
system
Visning av alla anslutna externa system (t.ex. OIS, SetupCenter).
Visning av anslutningsstatus och det belagda minnet eller radering
av anslutna system.
Anslutna maski-
ner
Visning av anslutna maskiner.
