Driftsinstruktion SIPLACE SX1/SX2 5 Arbeta med maskinen Fr.o.m. programversion SR.710.0 Utgåva 12/2016 5 .6 Larminformation och online-hjälp 225 5.6.1 Visa information om aktuellt larm För att visa information om aktuell…
5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2
5.6 Larminformation och online-hjälp Fr.o.m. programversion SR.710.0 Utgåva 12/2016
224
5.6 Larminformation och online-hjälp
Om det uppkommer larm på ytmonteringsautomaten under arbetet visas larmmeddelandet med
röd färg i användargränssnittet statusfält. Symbolen för Alarminformation är aktiv.
Den röda knappen i verktygsfältet anger att det krävs en åtgärd från operatören.
5

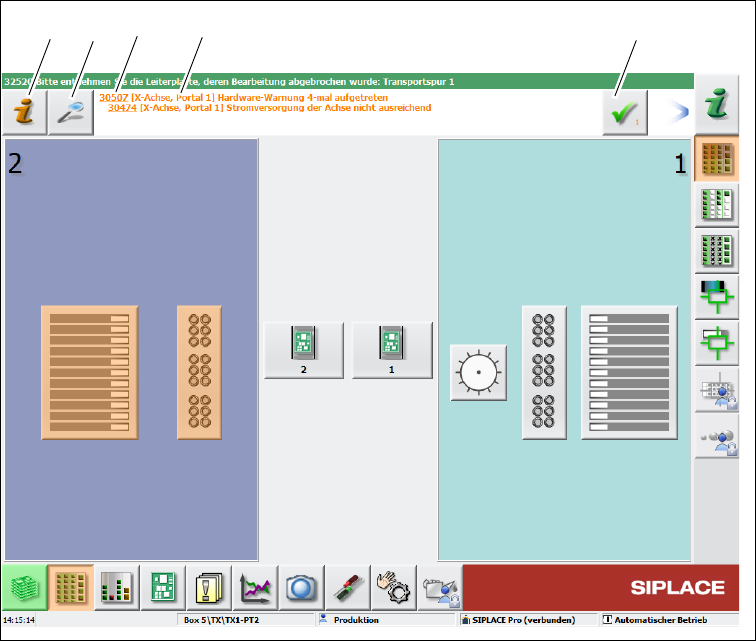

Bild 5.6 - 1 Indikering med larmmeddelande (exempel)
Text till bild 5.6 - 1
(1) Symbolen "Larminformation": visar hjälp för det aktuella larmet
(2) Symbolen "Detaljer": visar detaljerad information (t.ex. felkälla, tid då felet inträffade)
(3) Larmnummer
(4) Larmmeddelande: Kortfattad information om larmet
(5) Symbolen "Kvittera larm": raderar larmindikeringen
(1)
(2) (3)
(4)
(5)
Driftsinstruktion SIPLACE SX1/SX2 5 Arbeta med maskinen
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 5.6 Larminformation och online-hjälp
225
5.6.1 Visa information om aktuellt larm
För att visa information om aktuellt larm klickar du på symbolen för hjälpsystemet till sta-
tionsdatorn. Huvudfönstret i hjälpsystemet med larminformation öppnas. Informationen avser det
aktuellt visade larmet, varifrån hjälpen startades.
När larmet åtgärdats och om detta fastställdes automatiskt av maskinen raderas larmet automa-
tiskt i statusfältet.
Om åtgärden inte registreras automatiskt kan larmet raderas manuellt.
Klicka på symbolen Visa inte larmmeddelandet längre i statusfältet.
5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2
5.6 Larminformation och online-hjälp Fr.o.m. programversion SR.710.0 Utgåva 12/2016
226
5.6.2 Visa information om valt larm
Klicka på knappen (1) i verktygsfältet.
Alla aktuella arm visas.
Klicka på knappen "Visa meddelandedokumentation" (2).
Klicka genom larmlistans (3) menyträd för att öppna detaljerade larmmeddelanden.
. 5

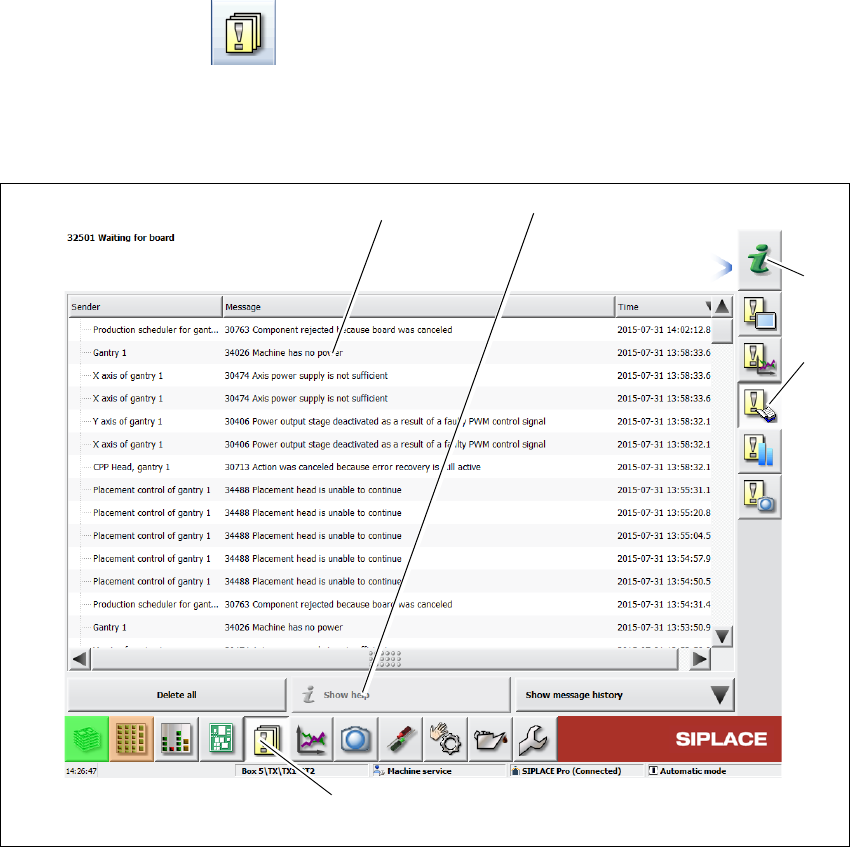

Bild 5.6 - 2 Exempel: Larmlista
Välj i det larm i larmlistan som du vill ha information om.
Klicka på knappen "Visa hjälp" (4) för att visa informationen.
Larminformation om ett annat larm kan sökas med hjälpsystemets (5) register genom att man
anger larmnumret.
(5)
(2)
(3)
(4)
(1)
