5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2 5.7 Signallampor med tuta Fr.o.m. pr ogramversion SR.710.0 Utgåva 12/2016 228 5.7 Signallampor med tut a 5.7.1 Översikt Signallamporna indikerar automa tens drift s…
Driftsinstruktion SIPLACE SX1/SX2 5 Arbeta med maskinen
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 5.6 Larminformation och online-hjälp
227
5.6.3 Färgernas betydelse i onlinehjälpens larminformation
5
5.6.4 Kontextkänslig online-hjälp
För att visa information om den aktuella vyn klickar du på symbolen för hjälpsystemet till
stationsdatorn. Huvudfönstret i hjälpsystemet med larminformation öppnas. Informationen avser
den aktuellt visade vyn, varifrån hjälpen startades. Innehållsförteckningen, registret och sökfunk-
tionen hjälper dig att hitta det du behöver.
Textmarkering Betydelse
Röd text Alarmnummer och larmmeddelande
Svart text möjlig(a) orsak(er) till larmet
Grön text Anvisningar för att åtgärda larmet
Text understruken med blått Aktivering av ytterligare information
5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2
5.7 Signallampor med tuta Fr.o.m. programversion SR.710.0 Utgåva 12/2016
228
5.7 Signallampor med tuta
5.7.1 Översikt
Signallamporna indikerar automatens driftstillstånd och eventuella funktionsfel. Tutan
signalerar larm. SIPLACE-automaterna kan ha en två- eller trefärgad signallampa. Signallamps-
systemet (två- eller trefärgat) ställs in i autokonfigurationen, se installationsinstruktionen för pro-
grammet, artikelnummer 00196771-xx.
5.7.1.1 Tvåfärgad signallampa (standard)

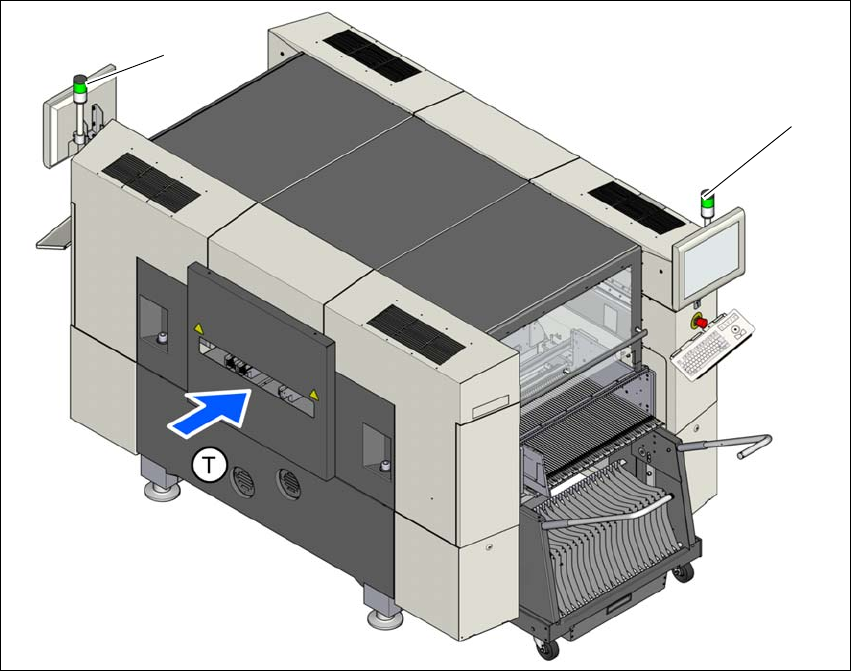

Bild 5.7 - 1 Signallampor för driftstatusar
L1 vänster signallampa
L3 höger signallampa
T Transportriktning för kretskort
(L1)
(L2)
Driftsinstruktion SIPLACE SX1/SX2 5 Arbeta med maskinen
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 5.7 Signallampor med tuta
229
5.7.1.2 Trefärgad signallampa (tillval)

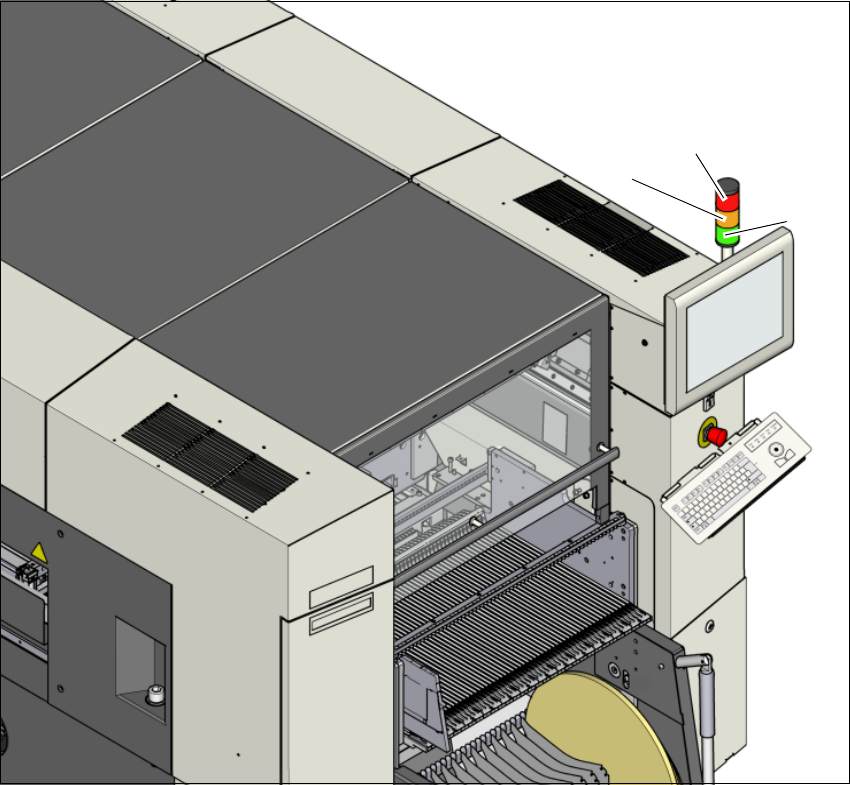

Bild 5.7 - 2 Signallampor för driftstatusar
L1 röd signallampa
L2 gul signallampa
L3 grön signallampa
(L2)
(L1)
(L3)
