5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2 5.14 Fyll på komponenter Fr.o.m. programversion SR.710.0 Utgåva 12/2016 258 5.14 Fyll på komponenter Information om påfyllning av komponente r med eller utan streck…
Driftsinstruktion SIPLACE SX1/SX2 5 Arbeta med maskinen
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 5.13 Undvik spårfel
257
5.13.3 KK-koordinatsystem och plockningsvinkel
5
Bild 5.13 - 1 Komponentens läge och plockningsvinkel
Special-
komponent
Stångmaga-
sin:
Chip-
komponent
polad
0402
2220
Anoden måste vara rik-
tad mot den positiva X-
axeln.
Chassityp 0°-beskrivningsläge
Läge i matningen
Plockningsvinkel/
pipettvinkel
Band:
SOT 23
Stångmaga-
sin:
Band:
Band:
SO-IC
DIL-IC
SOT 194
Band:
Hål
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2
5.14 Fyll på komponenter Fr.o.m. programversion SR.710.0 Utgåva 12/2016
258
5.14 Fyll på komponenter
Information om påfyllning av komponenter med eller utan streckkod finns i Online-hjälpen.
Skarva alltid bandet i tid i bandmatarna så att matarna inte töms.
Skarva dock inte banden för tidigt. Rullen med det nya bandet kan bli överfull om du lindrar
upp änden på det gamla bandet. Bandet kan då glida av rullen och fastna. Detta kan ibland
leda till plockningsfel och förlängd stilleståndstid.
Driftsinstruktion SIPLACE SX1/SX2 5 Arbeta med maskinen
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 5.15 Till- och fråndockning av komponentvagnen
259
5.15 Till- och fråndockning av komponentvagnen
5.15.1 Säkerhetsanvisningar för till- och fråndockning av komponentvagnen
5
5

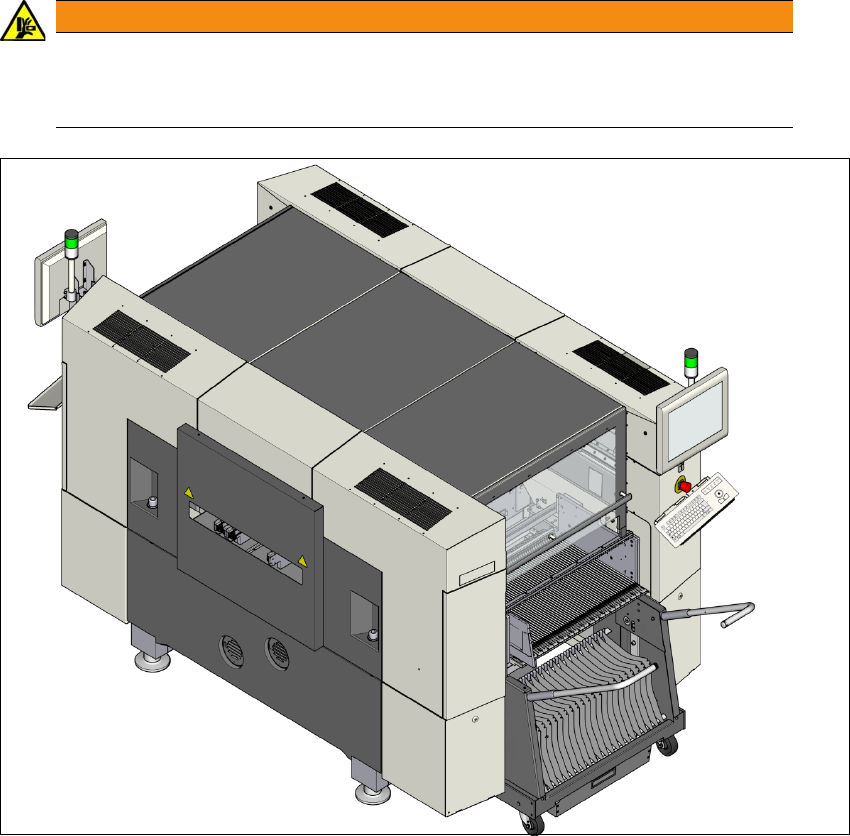

Bild 5.15 - 1 Säkerhetsanvisningar för till- och fråndockning av komponentvagnen
Komponentvagnen kan bara dockas när skyddskåporna är stängda.
VARNING
Klämrisk!
Klämrisk vid till- och fråndockning av komponentvagnen.
Docka bara till och från komponentvagnen separat.
