Driftsinstruktion SIPLACE SX1/SX2 5 Arbeta med maskinen Fr.o.m. programversion SR.710.0 Utgåva 12/2016 5.15 Till- och fråndockning av komponentvagnen 261 5 Bild 5.15 - 3 Komponentvagn - Hand tag att skjuta svängs uppåt …
5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2
5.15 Till- och fråndockning av komponentvagnen Fr.o.m. programversion SR.710.0 Utgåva 12/2016
260
5.15.2 Fråndocka komponentvagnen
Tryck på symbolen Matare... och symbolen
Ställplatser i stationsprogrammets grundvy.
5

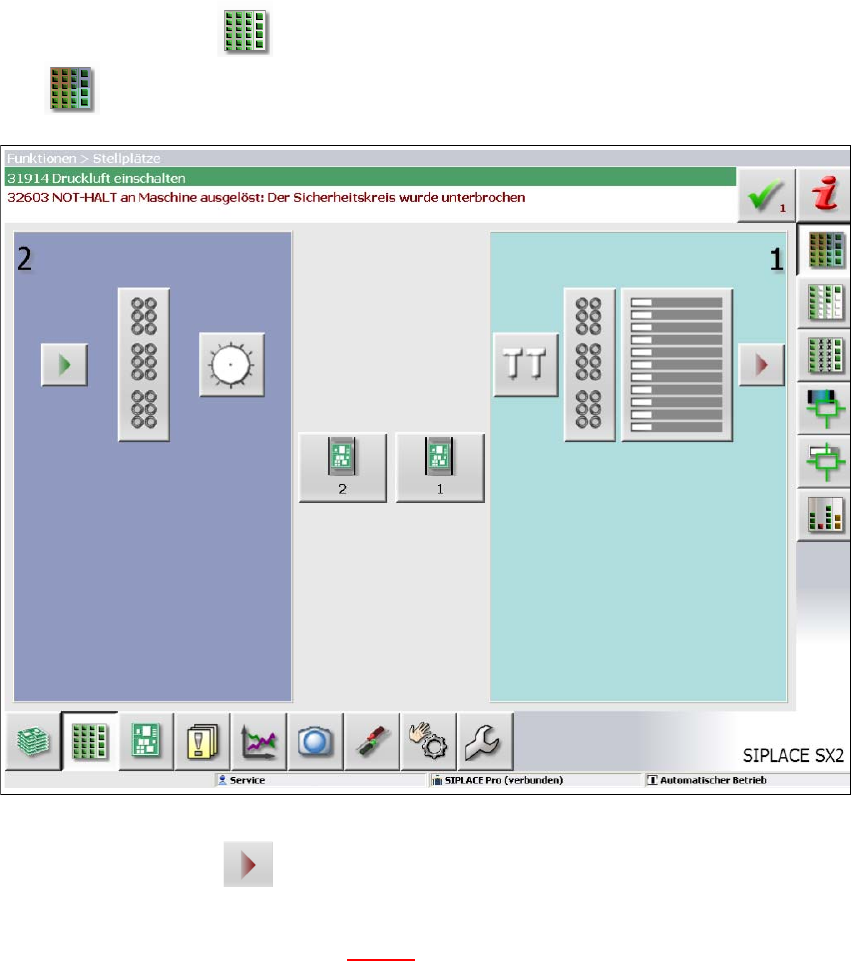

Bild 5.15 - 2 SR GUI - ställplatser
5
Klicka på symbolen för att låsa upp ställplatsen och vänta tills spärren öppnats. Mer
information finns i online-hjälpen till stationsprogrammet.
Fäll upp handtagen (pos. 1 på bild 5.15 - 3).
Driftsinstruktion SIPLACE SX1/SX2 5 Arbeta med maskinen
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 5.15 Till- och fråndockning av komponentvagnen
261
5

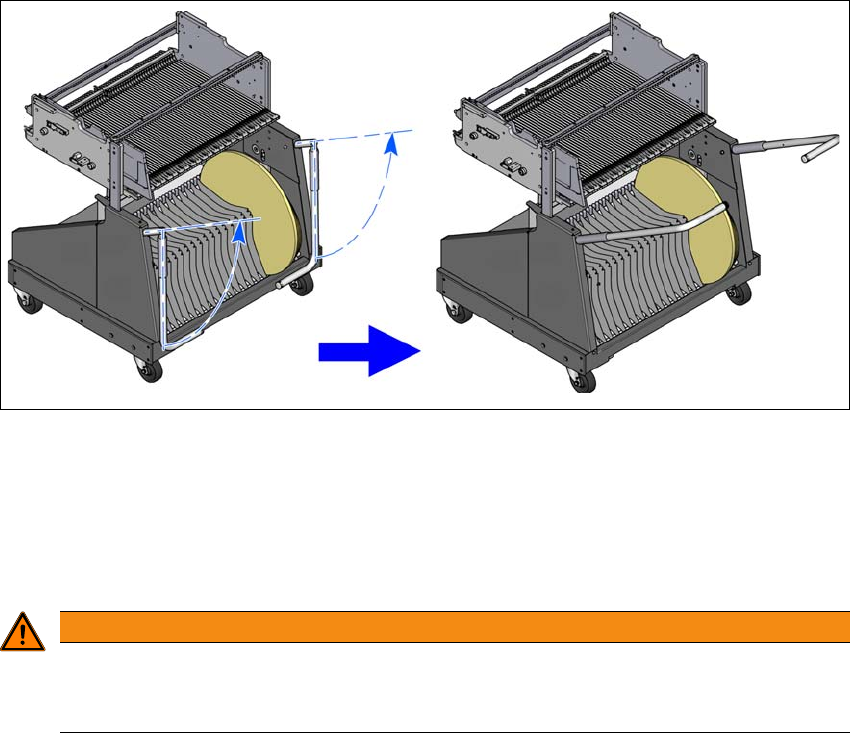

Bild 5.15 - 3 Komponentvagn - Handtag att skjuta svängs uppåt
Dra komponentvagnen med båda händerna på handtagen, ut ur automaten.
5.15.3 Säkerhetsanvisningar för att flytta komponentvagnen
5
Fatta alltid tag i komponentvagnen med båda händerna i handtagen när ni vill förflytta den.
Lägg märke till, att när ni vill förflytta en bestyckad komponentvagn, kan den tippa om den
lutas ca. 20° åt sidan eller framåt.
Se till att ytan där ni förflyttar vagnen, under alla förhållanden har en väsentligt mindre lutning.
Automatens underlag får luta max. 0,63 %. Det motsvarar en lutning på 5 mm på 800 mm
(t.ex. bredden av ett komponentbord).
Se till att inte kollidera med hinder. Vid viss hastighet kan vagnen tippa framåt.
VARNING
Förhindra olyckor!
För att förhindra olyckor måste ni under alla förhållanden följa nedanstående regler, när
ni förflyttar komponentvagnen.
5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2
5.15 Till- och fråndockning av komponentvagnen Fr.o.m. programversion SR.710.0 Utgåva 12/2016
262
5.15.4 Docka komponentvagnen
5

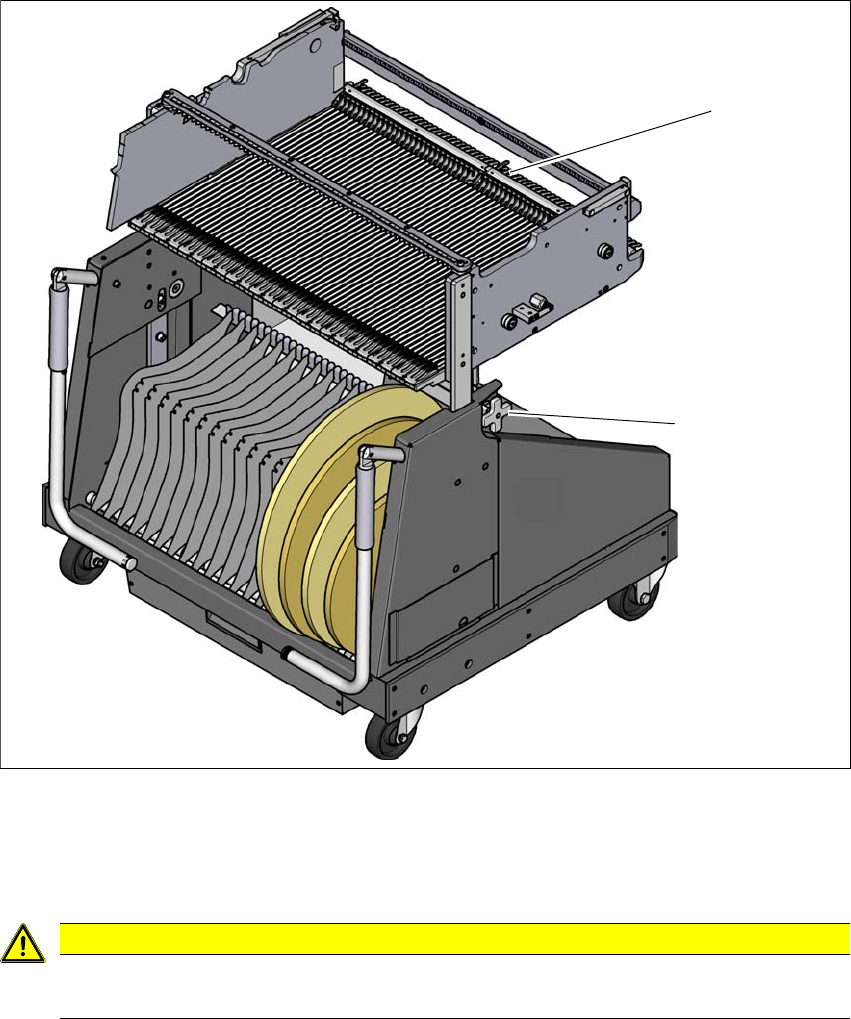

Bild 5.15 - 4 Docka komponentvagnen
(1) Spärrar
(2) Höjdinställning för finjustering av maskinhöjden
5
SE UPP!
Skjut in komponentvagnen!
När komponentvagnen skjuts in i automaten får inte låshakarna komma emot hinder.
(2)
(1)
