Driftsinstruktion SIPLACE SX1/SX2 5 Arbeta med maskinen Fr.o.m. programversion SR.710.0 Utgåva 12/2016 5.15 Till- och fråndockning av komponentvagnen 263 I 5 5 5 Skjut komponentvagnen försiktigt till anslag mot automat…
5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2
5.15 Till- och fråndockning av komponentvagnen Fr.o.m. programversion SR.710.0 Utgåva 12/2016
262
5.15.4 Docka komponentvagnen
5
Bild 5.15 - 4 Docka komponentvagnen
(1) Spärrar
(2) Höjdinställning för finjustering av maskinhöjden
5
SE UPP!
Skjut in komponentvagnen!
När komponentvagnen skjuts in i automaten får inte låshakarna komma emot hinder.
(2)
(1)
Driftsinstruktion SIPLACE SX1/SX2 5 Arbeta med maskinen
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 5.15 Till- och fråndockning av komponentvagnen
263
I 5
5
5
Skjut komponentvagnen försiktigt till anslag mot automaten. Komponentbordets anslag-
skloss (2) måste passa under vinkeln för bordets höjdkontroll (1) i maskinens inmatning (hö-
ger och vänster sida).
5

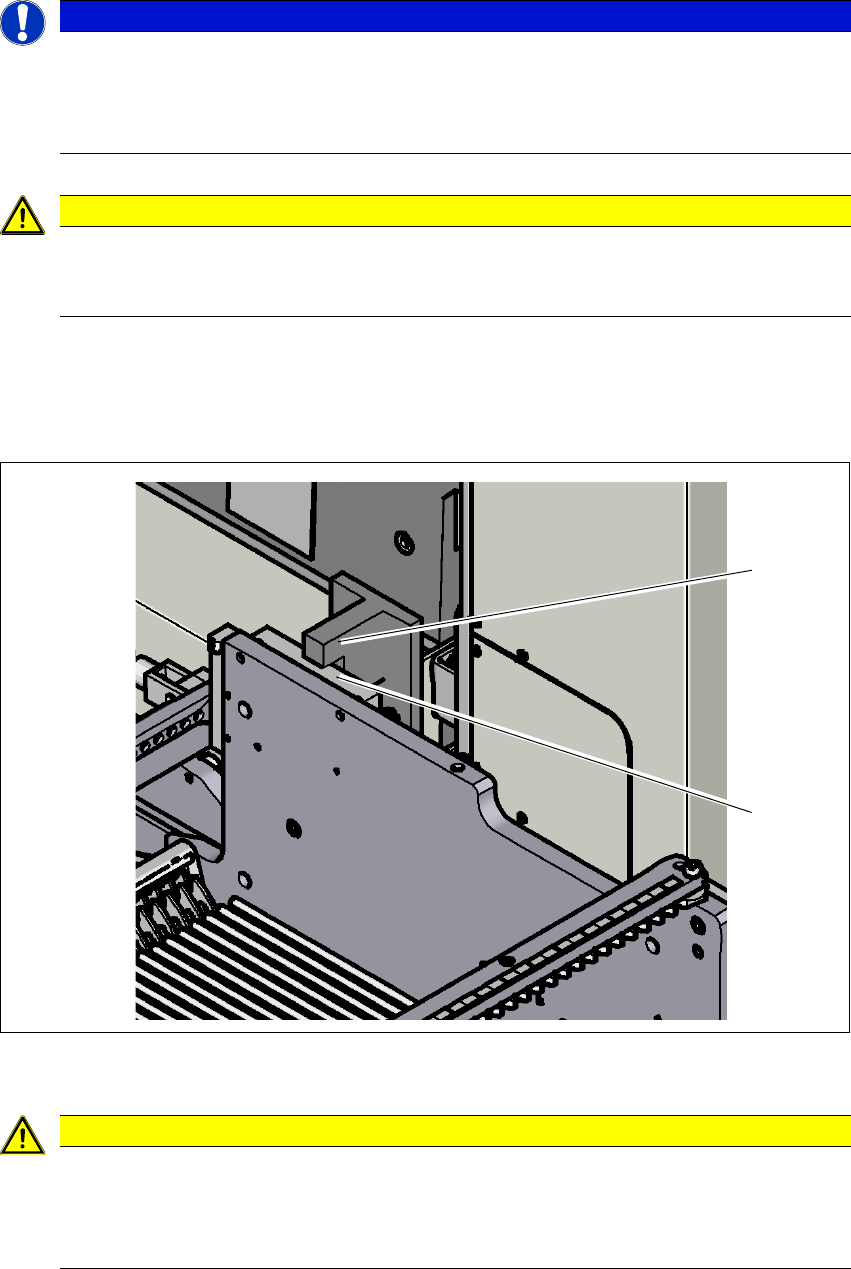

Bild 5.15 - 5 Bordets höjdkontroll
5
ANM
Skär av banden jämnt
Om banden inte skärs av jämnt fram på X-matarna hamnar inte tombanden i tombands-
kanalen.
Skär av banden jämnt innan komponentvagnen dockas.
SE UPP!
Ytmonteringshuvudets placering!
Kontrollera att ytmonteringshuvudet befinner sig utanför komponentvagnens rörelseom-
råde.
SE UPP!
Risk för huvudkollision!
Om de båda vinklarna (vänster och höger sida) demonteras för kontroll av bordets höjd,
finns det risk för att huvudet kolliderar med komponentborden om de är för höga.
Demontera inte vinklarna.
(1)
(2)
5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2
5.15 Till- och fråndockning av komponentvagnen Fr.o.m. programversion SR.710.0 Utgåva 12/2016
264
5
Justera komponentvagnens höjd med höjdinställningen. Ytorna med klossen och vinkeln får
knappt vidröra varandra.
5
5
5
Tryck på symbolen Matare... och symbolen
Ställplatser i stationsprogrammets grundvy.
Klicka på symbolen för att låsa ställplatsen och vänta tills vagnen dockats helt. Mer
information finns i online-hjälpen till stationsprogrammet.
Skjut upp hylsorna på de båda handtagen och fäll ner handtagen.
5

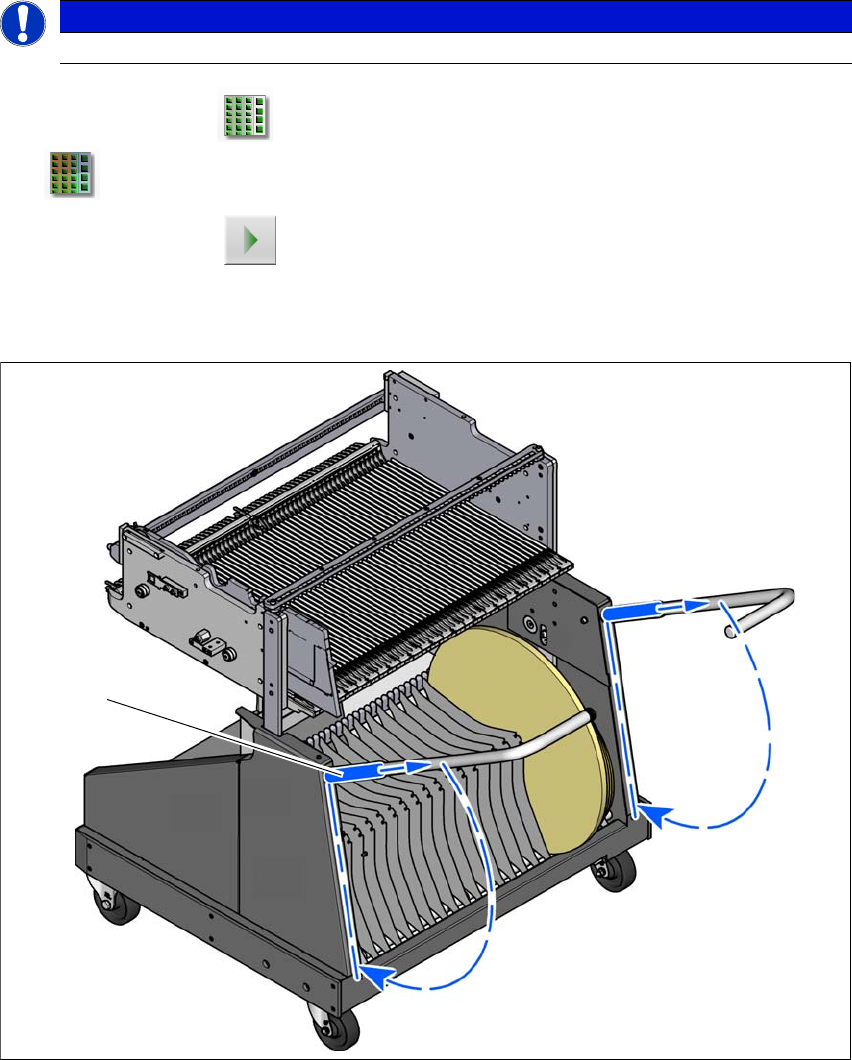

Bild 5.15 - 6 Komponentvagn - fäll ner handtagen
(1) Skjut hylsa uppåt
(2) Fäll ner handtagen
ANM
Stäng skyddskåporna eftersom det bara går att docka med dem stängda.
(1)
(2)
(2)
