Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.1 Pipettväxlare 269 6.1.1.5 Manövrering Om magasinet laddas för först a gången med en viss pipettyp ska det märkas me…
6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.1 Pipettväxlare Fr.o.m. programversion SR.710.0 Utgåva 12/2016
268
6.1.1.4 Montering
Pipettväxlarna på SX-automaten är fästa på komponentvagnens indragningsanordning.
6

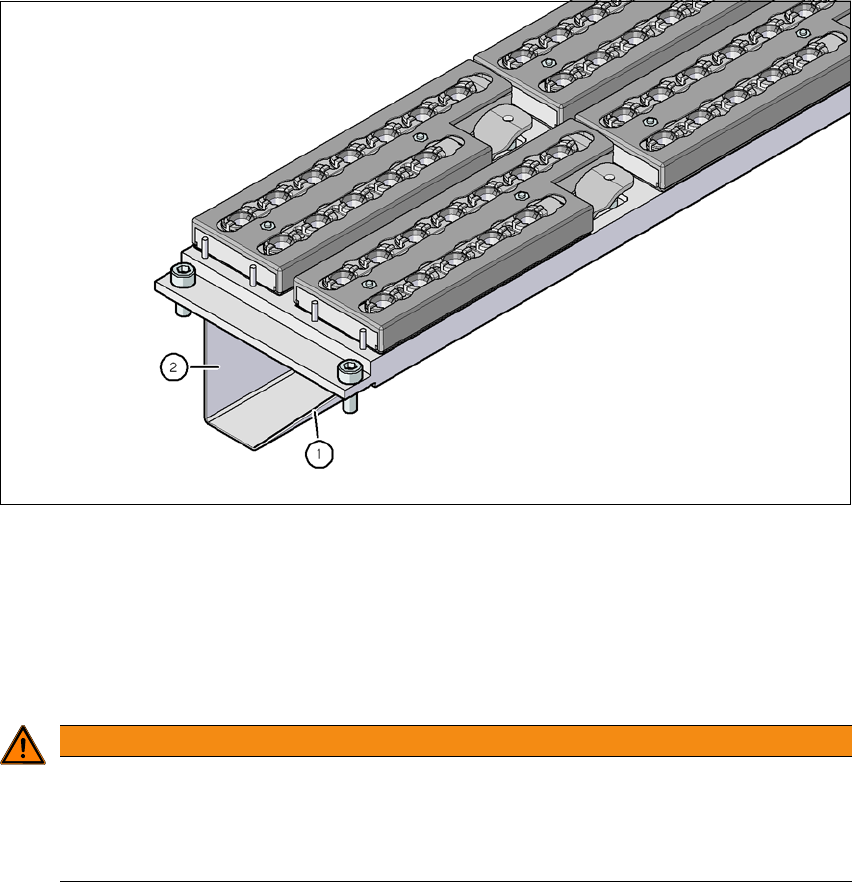

Bild 6.1 - 3 Monteringsposition
(1) Sned sida visar riktningen på komponentvagn-indragningsanordningen
(2) Den lodräta sidan pekar mot kretskortstransportören
Rikta pipettväxlaren så att dess sneda sida pekar mot komponentvagn-indragningsanord-
ningen.
6
VARNING
Risk för huvudkollision vid blandade konfigurationer!
Vid blandade konfigurationer finns det risk för att huvudena kolliderar.
Installera endast pipettväxlaren med pipettmagasin till det aktuella ytmonterings-
huvudet.
Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.1 Pipettväxlare
269
6.1.1.5 Manövrering
Om magasinet laddas för första gången med en viss pipettyp ska det märkas med en dekal.
6
Öppna låsplåten och sätt in pipetterna i pipetturtagen.
Stäng låsplåten så att pipetterna inte kan falla ut från magasinen.
6
6
Programmeringen av pipettväxlare beskrivs i skötselinstruktion SIPLACE Pro.
6.1.1.6 Byt magasin
Tryck på spaken (pos. 1 på bild 6.1 - 4, sidan 270) för att lossa magasinet från tryckknappens
(pos. 5 på bild 6.1 - 4
, sidan 270). Lyft upp magasinet från hållaren.
6
ANM
Fyll på magasinen utanför maskinen och byt endast ut kompletta magasin.
SE UPP!
Påfyllning av magasin!
Fyll bara på magasinen när alla pipetter som finns i Collect&Place-huvudet har lagts
tillbaka i sina magasin.
ANM
Klämrisk!
Om komponenter faller ner på magasinen kan låsplåten klämmas.
Förhindra att komponenter faller ner på magasinen.
Därför ska magasin och lediga ställplatser rengöras med jämna mellanrum.
VARNING
Risk för huvudkollision om en spak sticker ut!
Om en spak (pos. 1 på bild 6.1 - 4
) sticker upp över magasinet kan ytmonteringshuvudet
kollidera.
Se till att spaken inte sticker ut över magasinen.
6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.1 Pipettväxlare Fr.o.m. programversion SR.710.0 Utgåva 12/2016
270
6

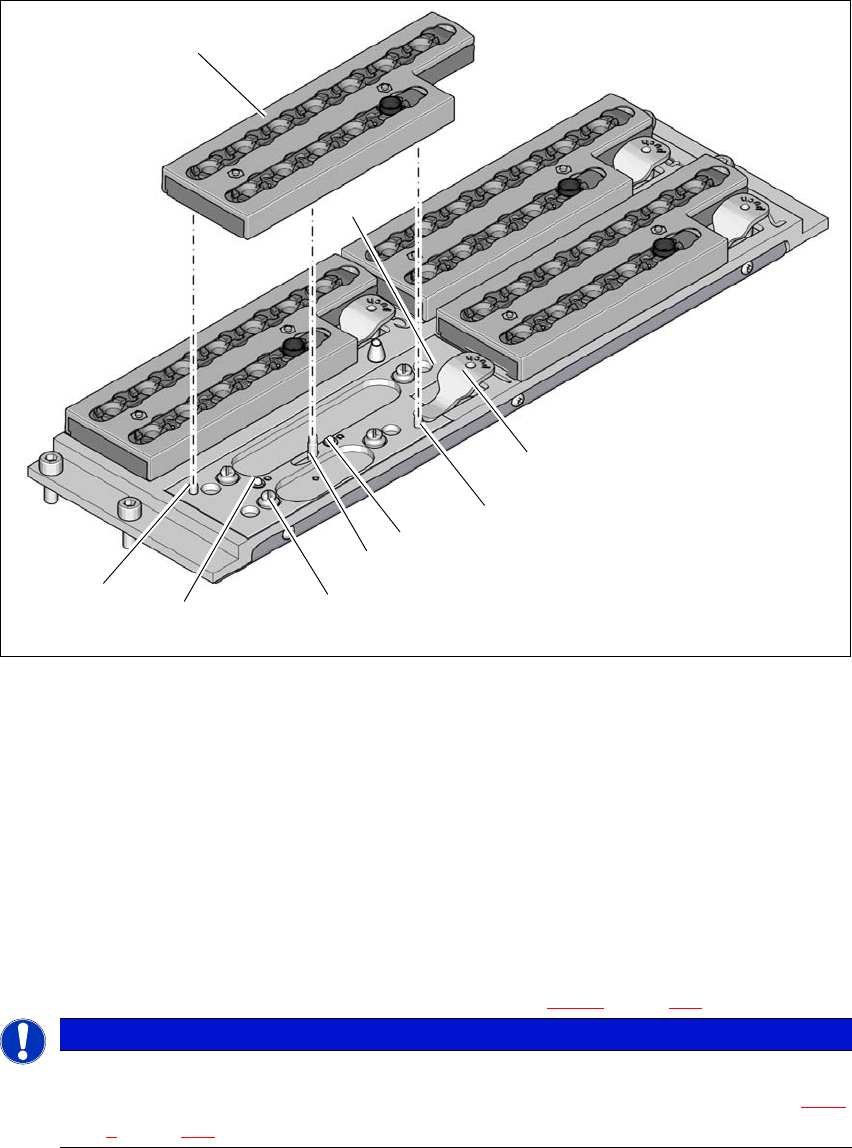

Bild 6.1 - 4 Pipettväxlare för SpeedStar - byta magasin
(1) Spak för att lyfta magasinet
(2) Cylinderstift som griper in i hålet i magasinet
(3) Fjäderstift (3 styck) för att utlösa mikrobrytaren
(4) Stift i skjutmekanismen, förflyttar låsplåten
(5) Knopp
(6) Cylinderstift som griper in i det avlånga hålet i magasinet
(7) Låsplåten i läget "Magasin spärrat"
6
Placera magasinet på tryckknappskulorna (pos. 5 på bild 6.1 - 4, sidan 270).
Tryck ner magasinet jämt så att tryckknappskulorna samtidigt hakar in i alla tryckknapparna.
ANM
Förskjut låsplåten till ställning "Magasin låst".
Rikta magasinet innan det sätts in så att centreringsstiften (pos. 2 och 6 på bild 6.1 -
4, sidan 270) kan glida in i centreringshålet och i det ovala hålet.
(1)
(2)
(3)
(4)
(5)
(3)
(6)
(3)
(7)
