6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2 6.1 Pipettväxlare Fr.o.m. programversion SR.710.0 Utgåva 12/2016 274 6.1.2.3 Pipettväxlarnas läge för SIPLACE S p eedS t ar C&P 20 P på SX2-automaten 6 Bild 6.1 - 7…

100%1 / 368
Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.1 Pipettväxlare
273
6.1.2.1 Pipettväxlare C&P20 P
Artikelnr 03103649-xx Pipettväxlare grundkonstruktion CP/all - kort
Artikelnr 03101503-xx Pipettmagasin 40xx med 20 urtag
6

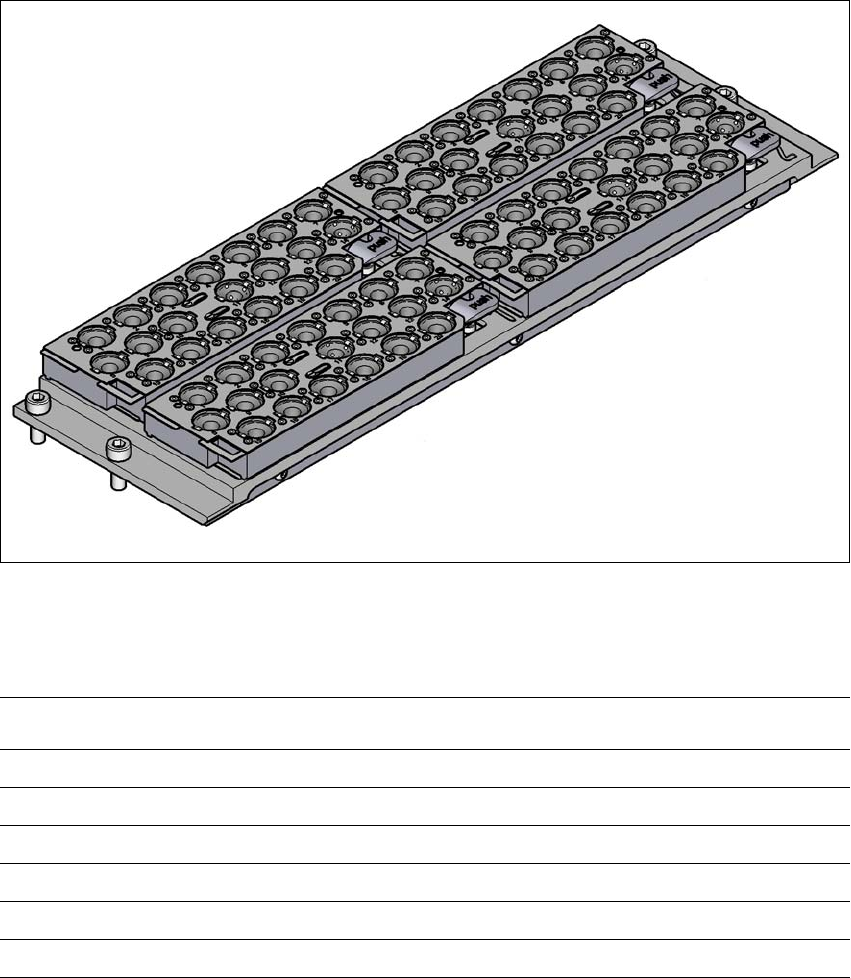

Bild 6.1 - 6 Pipettväxlare för SIPLACE SpeedStar C&P20 P
6.1.2.2 Tekniska data
6
Pipettväxlare för SIPLACE SpeedStar
Mått (längd x bredd x höjd) 314 mm x 94,5 mm x 68,6 mm
Antal pipetturtag 80
Antal pipettmagasin 4
Pipettyper 40xx
Pipettbytestid ca 2 s per pipett
Tryckluftsanslutning 0,45 MPa (4,5 bar)
6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.1 Pipettväxlare Fr.o.m. programversion SR.710.0 Utgåva 12/2016
274
6.1.2.3 Pipettväxlarnas läge för SIPLACE SpeedStar C&P 20 P på SX2-automaten
6
Bild 6.1 - 7 Pipettväxlarnas lägen för SIPLACE SpeedStar C&P20 P - exempel
(1) Komponentvagnen i det innersta läget
(PPW) Pipettväxlare
(PA) Ytmonteringsområde
(1)
(1)
Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.1 Pipettväxlare
275
6.1.2.4 Montering
Pipettväxlarna är fastsatta på komponentvagnens indragningsanordning.
Rikta pipettväxlaren så att dess sneda sida pekar mot komponentvagn-indragningsanord-
ningen.
6
6.1.2.5 Manövrering
Om magasinet laddas för första gången med en viss pipettyp ska det märkas med en dekal.
6
Öppna låsplåten och sätt in pipetterna i pipetturtagen.
Stäng låsplåten så att pipetterna inte kan falla ut från magasinen.
6
6
Programmeringen av pipettväxlare beskrivs i skötselinstruktion SIPLACE Pro.
6.1.2.6 Byt magasin
Tryck på spaken (pos. 1 på bild 6.1 - 8, sidan 276) för att lossa magasinet från tryckknappens
(pos. 5 på bild 6.1 - 8
, sidan 276). Lyft upp magasinet från hållaren.
6
VARNING
Risk för huvudkollision vid blandade konfigurationer!
Vid blandade konfigurationer finns det risk för att huvudena kolliderar.
Installera endast pipettväxlaren med pipettmagasin till det aktuella ytmonterings-
huvudet.
ANM
Fyll på magasinen utanför maskinen och byt endast ut kompletta magasin.
SE UPP!
Påfyllning av magasin!
Fyll bara på magasinen när alla pipetter som finns i Collect&Place-huvudet har lagts
tillbaka i sina magasin.
ANM
Klämrisk!
Om komponenter faller ner på magasinen kan låsplåten klämmas.
Förhindra att komponenter faller ner på magasinen.
Därför ska magasin och lediga ställplatser rengöras med jämna mellanrum.
VARNING
Risk för huvudkollision om en spak sticker ut!
Om en spak (pos. 1 på bild 6.1 - 8
) sticker upp över magasinet kan ytmonteringshuvudet
kollidera.
Se till att spaken inte sticker ut över magasinen.
