Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.1 Pipettväxlare 283 6.1.3.6 Pipettväxlarnas läge för SIPLACE MultiS tar på SX-automaten 6 Bild 6.1 - 14 Pipettväxlarnas…
6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.1 Pipettväxlare Fr.o.m. programversion SR.710.0 Utgåva 12/2016
282
6.1.3.5 Tekniska data
6
Pipettväxlare för SIPLACE MultiStar
Antal magasin per ställplats
*a
SIPLACE SX 6 4
Max. antal pipetturtag per ställplats
SIPLACE SX 6 45
69
*b
Standardkonfiguration per ställplats
SIPLACE SX 6 3 magasin med 36 20xx-pipetturtag
3 magasin med 60 20xx-pipetturtag
*b
1 magasin med 9 28xx-pipetturtag
Pipettyper 10xx, 11xx, 12xx
20xx, 28xx
*)a Alla magasin måste vara insatta på pipettväxlaren.
*)b På förfrågan
Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.1 Pipettväxlare
283
6.1.3.6 Pipettväxlarnas läge för SIPLACE MultiStar på SX-automaten
6
Bild 6.1 - 14 Pipettväxlarnas läge för SIPLACE MultiStar - exempel
6
(1) Komponentvagnen i det innersta läget
(2) Komponentvagnen i det yttersta läget
(PPW) Pipettväxlare
(PA) Ytmonteringsområde
(1)
(2)
6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.1 Pipettväxlare Fr.o.m. programversion SR.710.0 Utgåva 12/2016
284
6.1.3.7 Montering
Pipettväxlarna på SX-automaten är fästa på komponentvagnens indragningsanordning. Två ytter-
ligare pipettväxlare kan installeras.
6

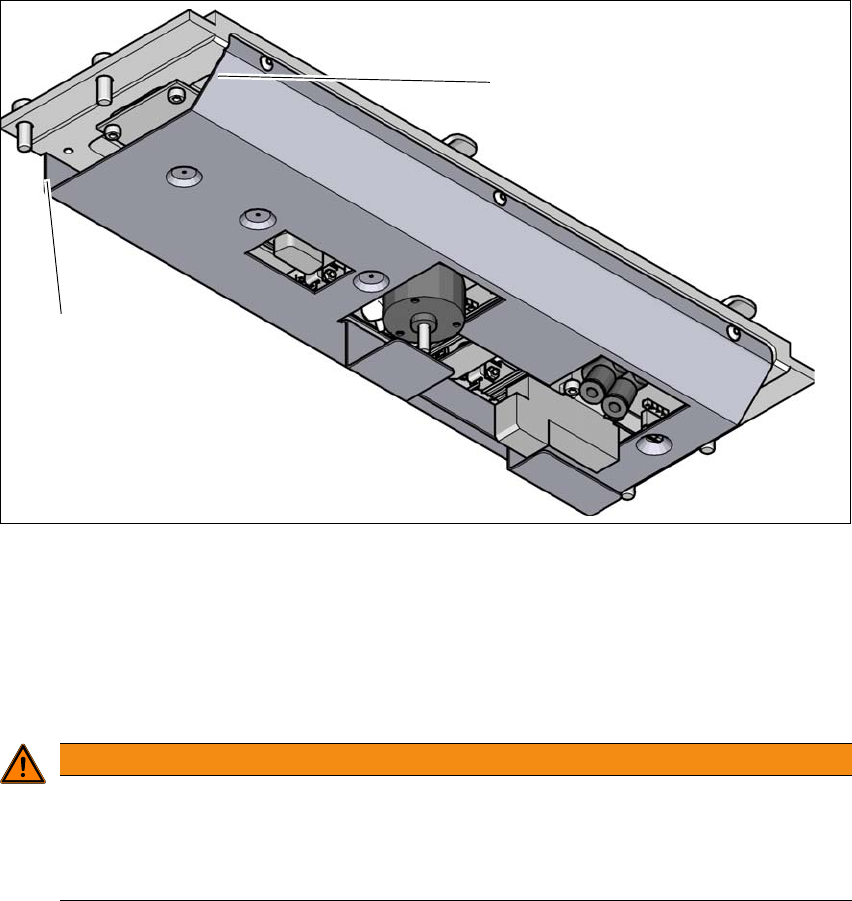

Bild 6.1 - 15 monteringsposition pipettväxlare - vy nedifrån
(1) Sned sida visar riktningen på komponentvagn-indragningsanordningen
(2) Den lodräta sidan pekar mot kretskortstransportören
Rikta pipettväxlaren så att dess sneda sida pekar mot komponentvagn-indragningsanord-
ningen.
6
VARNING
Risk för huvudkollision vid blandade konfigurationer!
Vid blandade konfigurationer finns det risk för att huvudena kolliderar.
Installera endast pipettväxlaren med pipettmagasin till det aktuella ytmonterings-
huvudet.
(1)
(2)
