Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.1 Pipettväxlare
287
6.1.3.10 Lägesregistrering
Varje magasin i pipettväxlaren har två styrmärken, ett för bestämning av positionen och ett för be-
stämning av vinkelläget.
6

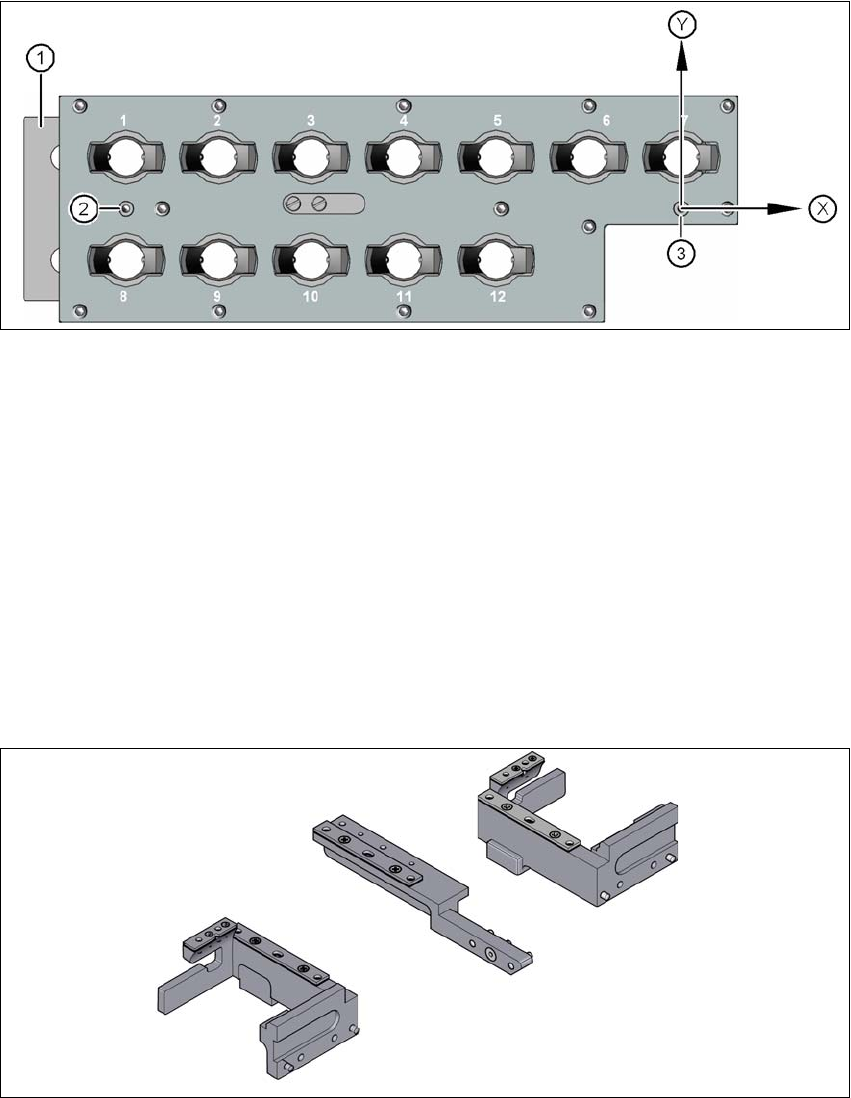

Bild 6.1 - 17 Pipettmagasin - styrmärken för bestämning av positionen och vinkelläget
(1) Låsplåten i läget "Magasin öppet"
(2) Styrmärke för att fastställa vinkelläget
(3) Styrmärke för att fastställa läget
6.1.3.11 Pipettväxlare "Rad 2" för SIPLACE MultiStar
Artikelnr 00519842-xx Pipettväxlare CPP för rad 2, SX
Monteringssats för pipettväxlaren "Rad 2" kan installeras på följande ställplatser:
SX-automat: ställplats 1 och 2
Eftermonteringspaketet innehåller förutom pipettväxlare också en monteringssats.
6
Bild 6.1 - 18 Monteringssats för pipettväxlaren "rad 2"
6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.1 Pipettväxlare Fr.o.m. programversion SR.710.0 Utgåva 12/2016
288
6.1.4 Pipettväxlare för SIPLACE TwinStar
Artikelnr 00519845-xx Pipettväxlare TwinHead SX
Artikelnr 03005191-xx Magasin för 2 pipetter
Artikelnr 03001807-xx Magasin för 1 pipett
6

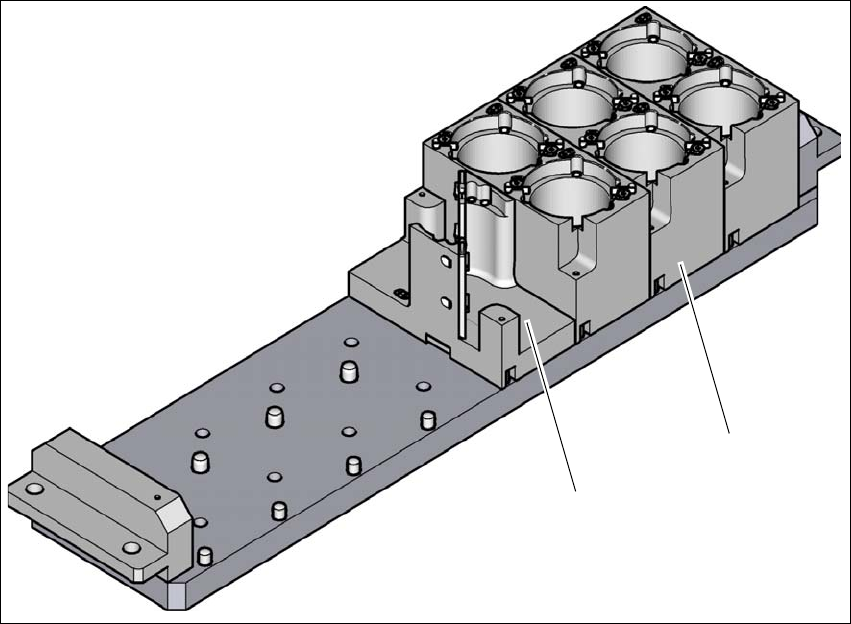

Bild 6.1 - 19 Pipettväxlare för SIPLACE TwinStar
(1) Magasin för 2 pipetter
(2) Magasin för 1 pipett
6.1.4.1 Beskrivning
Den här pipettväxlaren har som standard tre pipettmagasin med två pipetturtag vardera och ett
pipettmagasin med ett pipetturtag. Fyra pipettmagasin är lediga och kan utrustas med pipettma-
gasin med ett eller två pipetturtag.
Det finns två magasintyper: standardmagasin eller magasin för specialpipetter eller gripare. Ma-
gasinen sitter på en gemensam hållare. De är centrerade med två cylinderstift och fixerade med
två försänkta skruvar.
(1)
(2)
Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.1 Pipettväxlare
289
6.1.4.2 Tekniska data
6
6
Pipettväxlare för SIPLACE TwinStar
Mått (längd x bredd x höjd) 314 mm x 68 mm x 49 mm
Antal pipetturtag Max. 16 för standardpipetter
4 för specialpipetter eller gripare
Pipettyper 5xx, standard
4xx med adapter
9xx med adapter
Pipettbytestid ca 2 s per pipett
