Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.2 Waffle Pack-växlare (WPC5/WPC6)
299
6.2 Waffle Pack-växlare (WPC5/WPC6)
Funktionen och tekniska data för WPC5 är till stor del identiska med de för WPC6. WPC6 har
dessutom en Non Stop-modul.
6.2.1 Beskrivning
Waffle Pack-växlaren tillhandahåller komponenter i ytmagasinen så att ingen onödig tid går åt till
att spara och byta ytmagasinen. Åtkomst av upp till 28 ytmagasin ökar dessutom utbudet av kom-
ponenter.
Waffle Pack-växlaren har ett integrerar stativ och kan enkelt flyttas till andra ställplatser. Den le-
vereras med den angivna höjden för kretskortstransportören för automaterna, men kan enkelt an-
passas till kretskortstransportörshöjderna 900, 930 och 950 mm. På ställplatsen som blir över
måste komponentbordet med 30 ställplatser riggas.
6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.2 Waffle Pack-växlare (WPC5/WPC6) Fr.o.m. programversion SR.710.0 Utgåva 12/2016
300
6.2.2 Översikt över WPC5
Artikelnr 00119827-xx WPC5
6

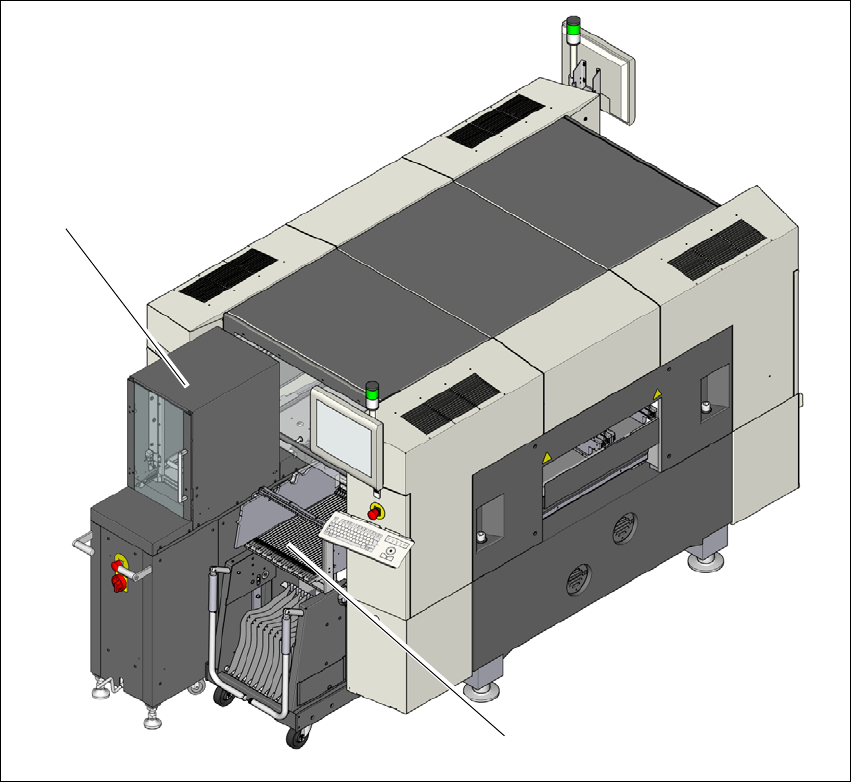

Bild 6.2 - 1 WPC5 på SIPLACE SX1/SX2
(1) WPC5
(2) Komponentvagn med 30 spår
(1)
(2)
Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.2 Waffle Pack-växlare (WPC5/WPC6)
301
6.2.3 Översikt över WPC6
Artikelnr 00119828-xx WPC6 på SIPLACE SX1/SX2
6

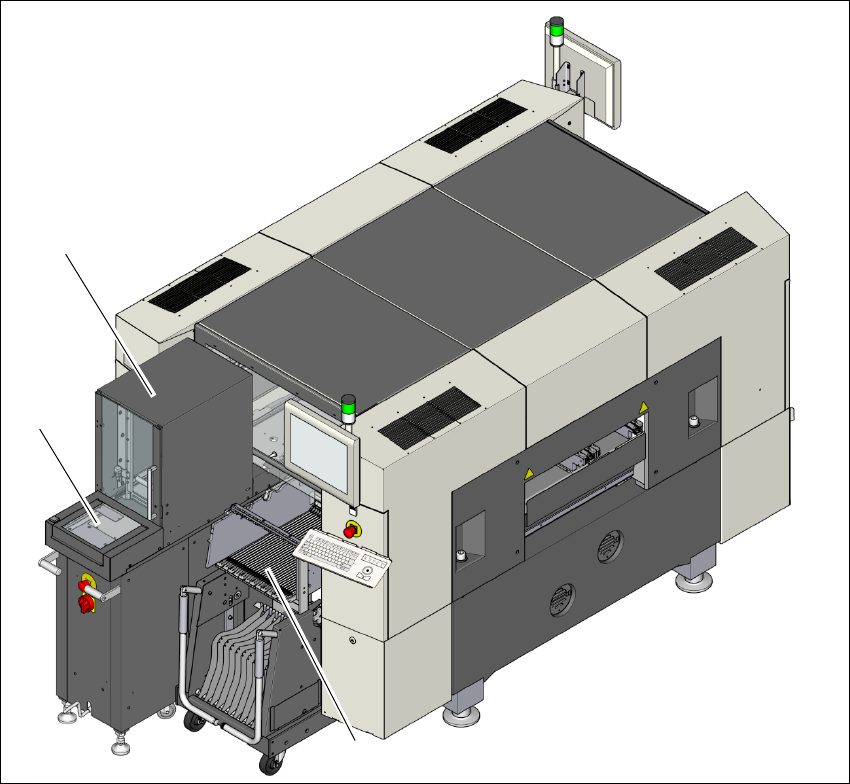

Bild 6.2 - 2 WPC6 på SIPLACE SX1/SX2
(1) WPC6
(2) Non Stop-modul
(3) Komponentvagn med 30 spår
(1)
(3)
(2)
