6.2.6.2 Elektriska anslutningsvärden
6
6.2.6.3 Tillåtna omgivningsförhållanden
6
Anslutningsspänning 3 x 200 V~ ± 5 %; 50/60 Hz (Japan)
3 x 208 V~ ± 5 %; 50/60 Hz (USA)
3 x 230 V~ ± 5 %; 50/60 Hz
3 x 380 V~ ± 5 %; 50/60 Hz
3 x 400 V~ ± 5 %; 50/60 Hz (Europa)
3 x 415 V~ ± 5 %; 50/60 Hz
Nominell skenbar effekt
1,5 kVA
Märkeffekt
1,0 kW
Omgivningstemperatur Mellan 15°C och 35°C
Luftfuktighet 30 - 75%
(I genomsnitt inte mer än 45 % så att ingen kondens bildas
i maskinen.)
Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.2 Waffle Pack-växlare (WPC5/WPC6)
305
6.2.7 Rangeringsradier för WPC5/WPC6
6

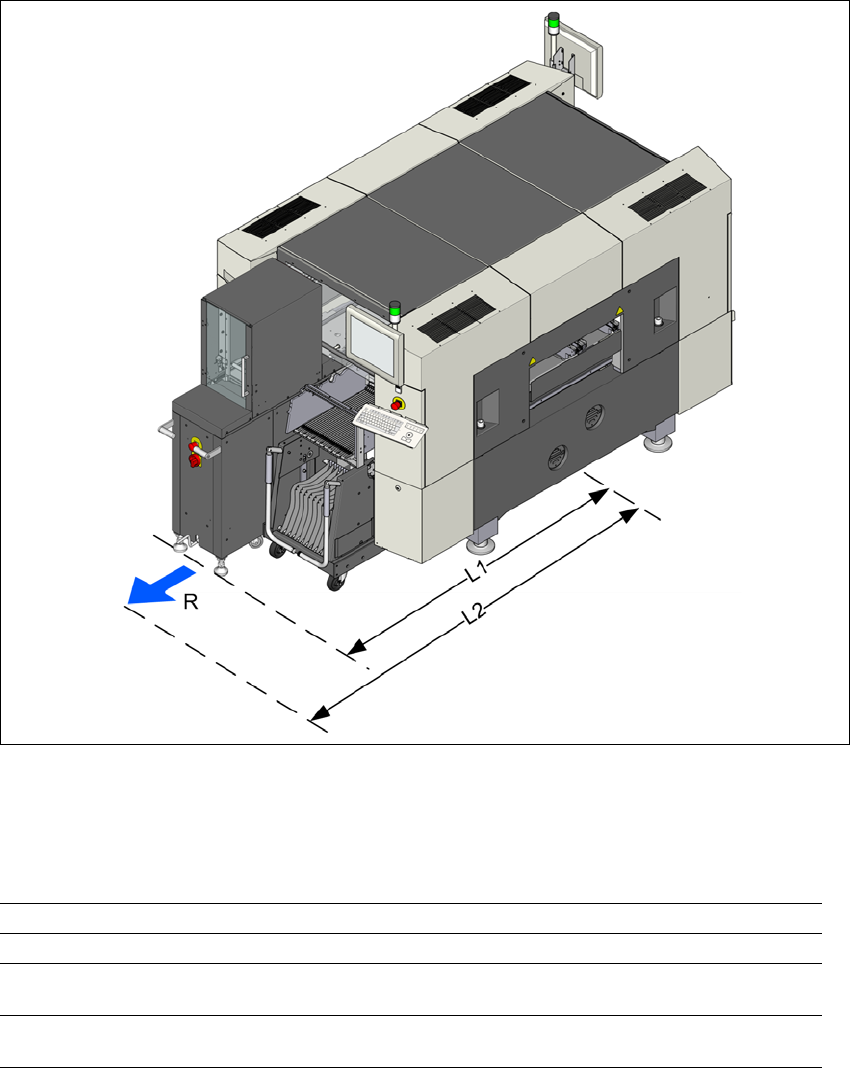

Bild 6.2 - 3 Rangeringsradier för WPC5/WPC6 på SX1/SX2-automaten
Rangeringsradierna R för WPC5/WPC6 på SX1/SX2-automaten:
6
6.2.8 Installationsanvisningar för WPC5/WPC6
WPC5/WPC6 kan dockas på SX-automatens vänstra sida (ställplats 1 eller ställplats 2).
Ställplats 1 Ställplats 2
Rangeringsradie R 750 mm 750 mm
Avstånd L1: Maskinens mitt till
ytterkanten på WPC
1860 mm 1860 mm
Avstånd L2: Maskinens mitt till
väggen
2610 mm 2610 mm
6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.2 Waffle Pack-växlare (WPC5/WPC6) Fr.o.m. programversion SR.710.0 Utgåva 12/2016
306
6.2.9 Mått med WPC5/WPC6
6

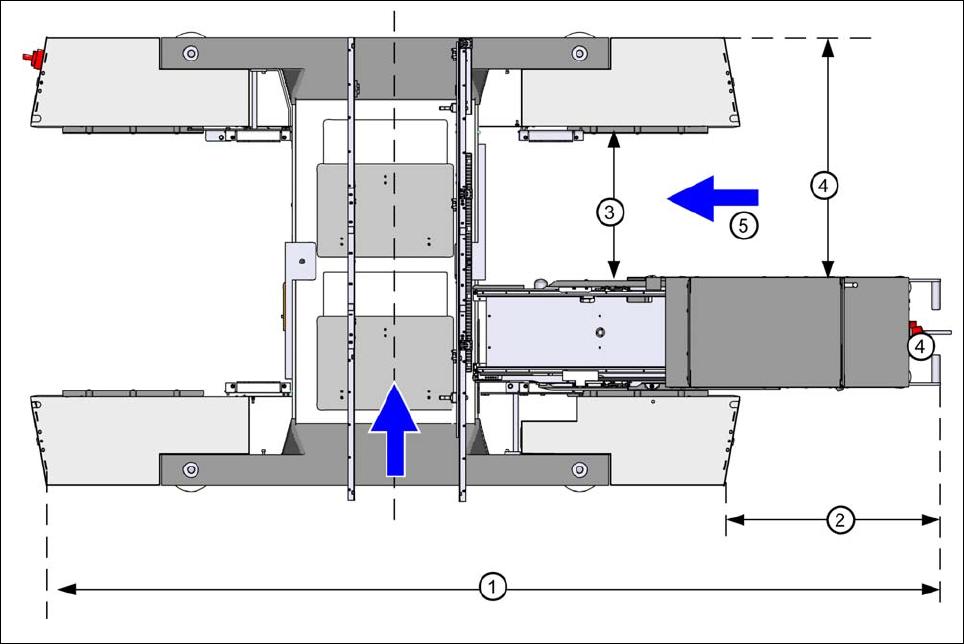

Bild 6.2 - 4 Mått på SX-automaten med WPC5/WPC6
(1) 3000 mm
(2) 700 mm
(3) 445 mm
(4) 769 mm
(5) Ställplats för komponentvagnen med 30 spår
