Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.3 SIPLACE JTF-S/JTF-M 311 6.3.3 T ekn iska dat a 6 6.3.4 Mått med JTF-M/JTF-S 6 Bild 6.3 - 2 Mått för SX-automaten med …
6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.3 SIPLACE JTF-S/JTF-M Fr.o.m. programversion SR.710.0 Utgåva 12/2016
310
6.3.2 Översikt
6

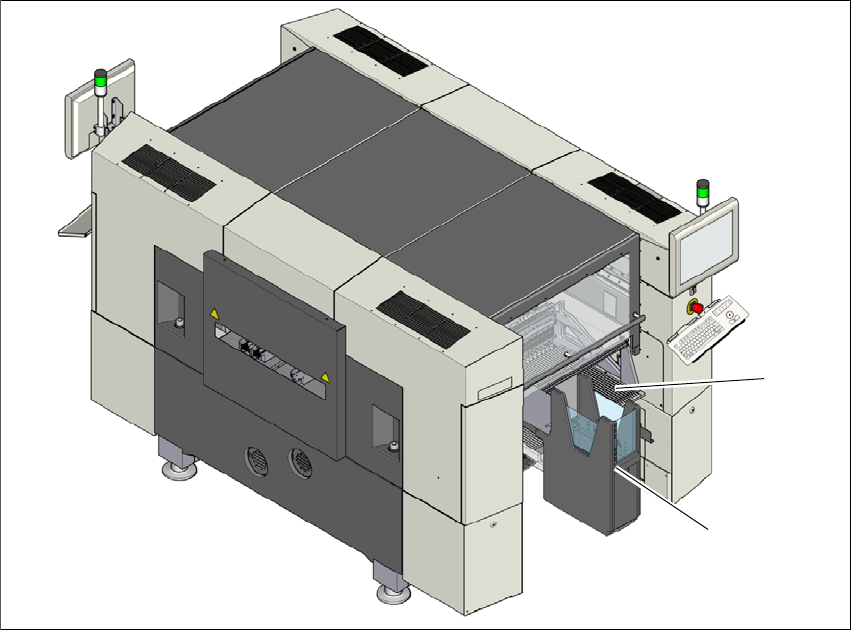

Bild 6.3 - 1 SIPLACE JTF-S/JTF-M på SIPLACE SX1/SX2
(1) Fast komponentbord
(2) JTF-S/JTF-M
(1)
(2)
Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.3 SIPLACE JTF-S/JTF-M
311
6.3.3 Tekniska data
6
6.3.4 Mått med JTF-M/JTF-S
6

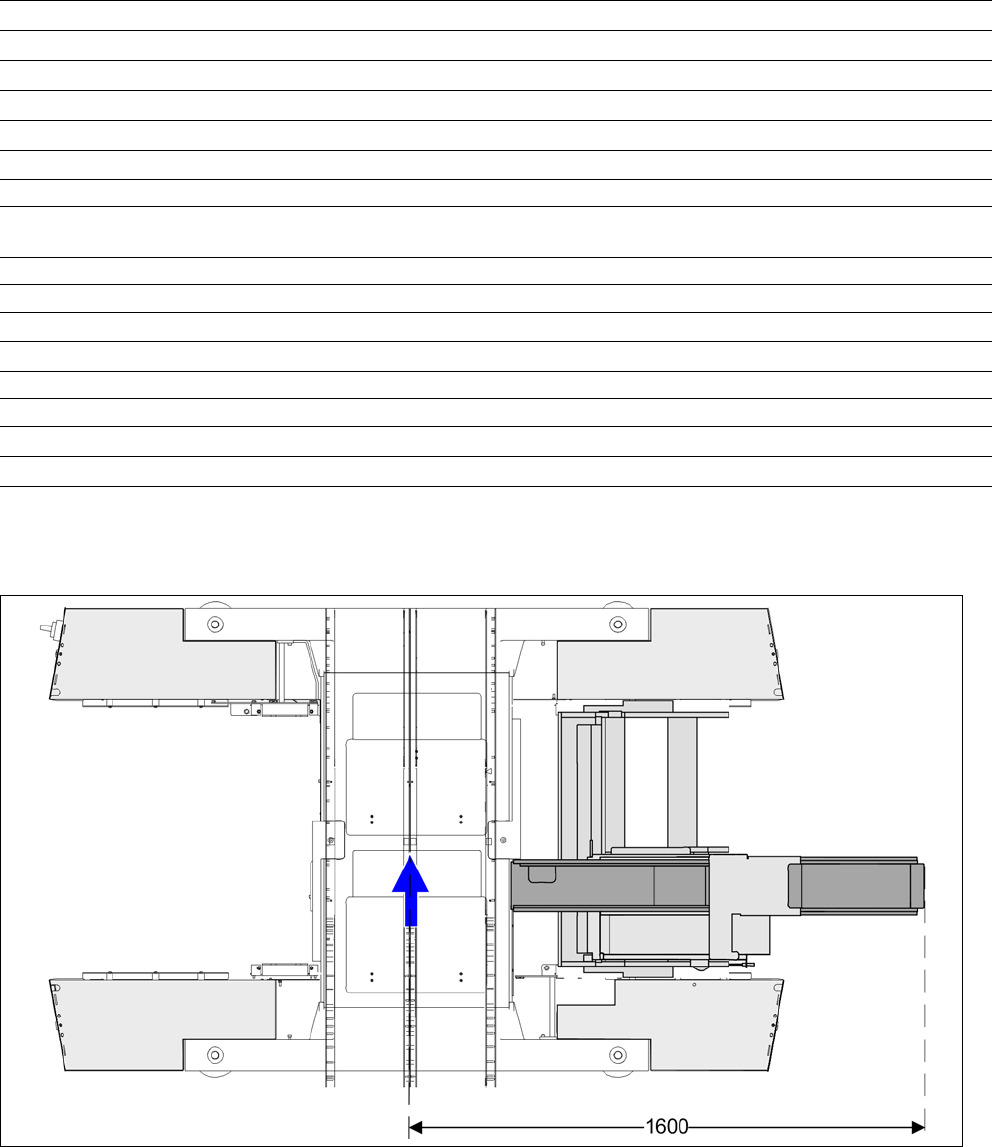

Bild 6.3 - 2 Mått för SX-automaten med JTF-M/JTF-S
SIPLACE JTF-S SIPLACE JTF-M
Bredd
162 mm 177 mm
Höjd
587 mm 587 mm
Specifikation av JEDEC-ytmagasin JEDEC standard: 95-1 & IEC 60286-5
Minneskapacitet
Tunt ytmagasin 30 JEDEC-ytmagasin 18 JEDEC-ytmagasin
Tjockt ytmagasin 20 JEDEC-ytmagasin 14 JEDEC-ytmagasin
Växlingstid för ytmagasin
< 5 sekunden (beroende på app-
likation)
--
Fack n till n+1 -- 3,5 sekunder
Fack 1 till 18 -- 10 sekunder
Fack 18 till 1 -- 8,9 sekunder
Kassett
--
Mått -- ca 330 mm x 150 mm x 230 mm
Max. lastvikt -- 2,7 kg (150 g styck vid 18 fack)
Pneumatik
4,1 bar till 5,5 bar 5,2 bar till 9 bar
Tryckluftsförbrukning
< 28,3 NL/min. < 28,3 NL/min.
6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.4 SIPLACE Power Connector X Fr.o.m. programversion SR.710.0 Utgåva 12/2016
312
6.4 SIPLACE Power Connector X
Artikelnr 03105655-01 SIPLACE Power Connector X
6.4.1 Beskrivning
Med SIPLACE Power Connector X kan fel åtgärdas, riggningen förberedas och Feeder Kitting ut-
föras på SIPLACE X-matarna i maskinen, utan att produktionen måste stoppas.
6.4.2 Översikt
6
Bild 6.4 - 1 SIPLACE Power Connector X
(1) Handtag
(2) Märkesplatta
(3) EDIF för dockning av SIPLACE X-mataren
(4) Vridmekanism
(5) EDIF för dockning i maskinen
(1)
(2)
(3)
(4)
(4)
