6.4 SIPLACE Power Connector X

Artikelnr 03105655-01 SIPLACE Power Connector X

6.4.1 Beskrivning

Med SIPLACE Power Connector X kan fel åtgärdas, riggningen förberedas och Feeder Kitting ut-

föras på SIPLACE X-matarna i maskinen, utan att produktionen måste stoppas.

6.4.2 Översikt

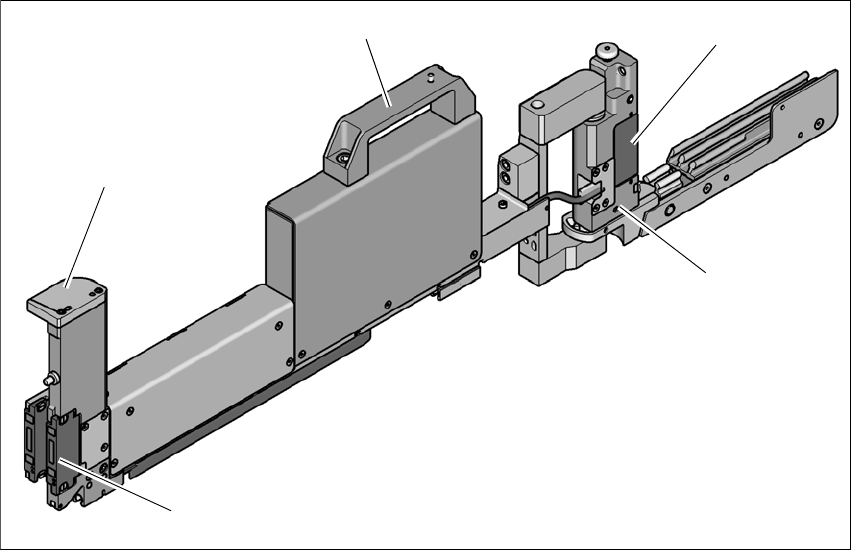

Bild 6.4 - 1 SIPLACE Power Connector X

(1) Handtag

(2) Märkesplatta

(3) EDIF för dockning av SIPLACE X-mataren

(4) Vridmekanism

(5) EDIF för dockning i maskinen

(1)

(2)

(3)

(4)

Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg

Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.4 SIPLACE Power Connector X

313

6.4.3 Tekniska data

Längd 648,4 mm (infälld)

866,9 mm (utfälld)

Höjd 188,4 mm

Bredd 34,4 mm

Nödvändig spårbredd 3

Vikt 3,2 kg

6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2

6.5 Hållare för ytmagasin Fr.o.m. programversion SR.710.0 Utgåva 12/2016

314

6.5 Hållare för ytmagasin

Artikelnr 00141286-xx Hållare för ytmagasin

Artikelnr 00519840-xx Bandledningskanal för ytmagasinshållare

Med hållaren för ytmagasin kan komponenter snabbt och enkelt placeras i ytmagasinen. Om du

inte har någon hållare för ytmagasin kan alla 60 matningsspår på SX-växelbordet användas.

För att hållaren för ytmagasin ska kunna användas på SX-växelbordet måste maskinen ha en mo-

difierad bandledningskanal.

 En mer ingående beskrivning finns i " Monteringsinstruktion - manuell plåt - SIPLACE SX1/

SX2", art.nr 00196823-xx.

Hållaren för ytmagasin kan bara användas när komponentbordet och ramen är monterad i det yt-

tersta läget.

Separata JEDEC-ytmagasin eller Waffle Pack-magasin kan fästas på hållaren med magneter. Om

två JEDEC-ytmagasin läggs på måste de fästas med lås- och fästlister.

Del: Artikelnr:

Magnet 00316593-xx

Lås- och fästlist för JEDEC-magasin 00372615-xx

SE UPP!

Förhindra kollisioner

När komponentvagnen körs in och ut får inte hållaren för ytmagasin vara uppställd efter-

som den kan kollidera med tombandskanalen och pipettväxlarens hållaren.

 Hållaren för ytmagasin får inte ställas upp på bordet förrän bordet dragits in.

 Ta bort hållaren för ytmagasin från bordet innan bordet körs ut.
