Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.7 Do ckningsstation för komponentvagnen SIPLACE SX 319 6.7.2.1 Mått med dockad komponentvagn 6 Bild 6.7 - 3 Dockningsst…
6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.7 Dockningsstation för komponentvagnen SIPLACE SX Fr.o.m. programversion SR.710.0 Utgåva 12/2016
318
6.7.2 Tekniska data
6

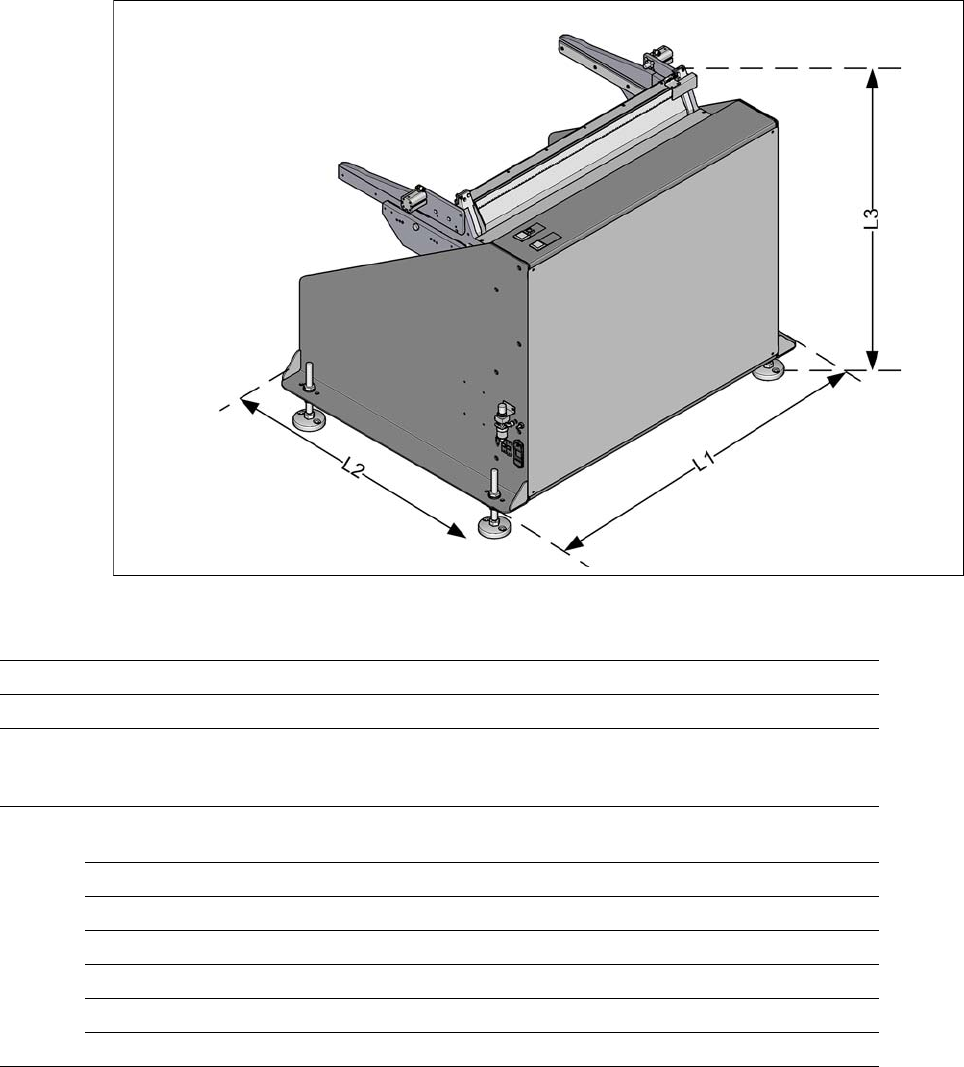

Bild 6.7 - 2 Dockningsstation, SIPLACE SX-serien - mått
6
L1 Längd 1038 mm
L2 Bredd 801,5 mm
L3 Höjt till centreringsstiftet 859 mm vid kretskortstransporthöjd 900 mm
889 mm vid kretskortstransporthöjd 930 mm
909 mm vid kretskortstransporthöjd 950 mm
Anslutningsvärden för tryckluft p
min
0,5 MPa (5,0 bar)
p
max
1,0 MPa (10,0 bar)
Tryckluftsanslutning Kopplingskontakt KS 2-M5-A
Flöde
*a
5 Nl/min
Anslutningsspänning 88 - 264 V~
Frekvens Max. 63 Hz
Märkström Max. 2 A
effekt 0,23 kW
*)a Under atmosfäriska normalförhållanden vid 20°C och 1013 hPa
Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.7 Dockningsstation för komponentvagnen SIPLACE SX
319
6.7.2.1 Mått med dockad komponentvagn
6

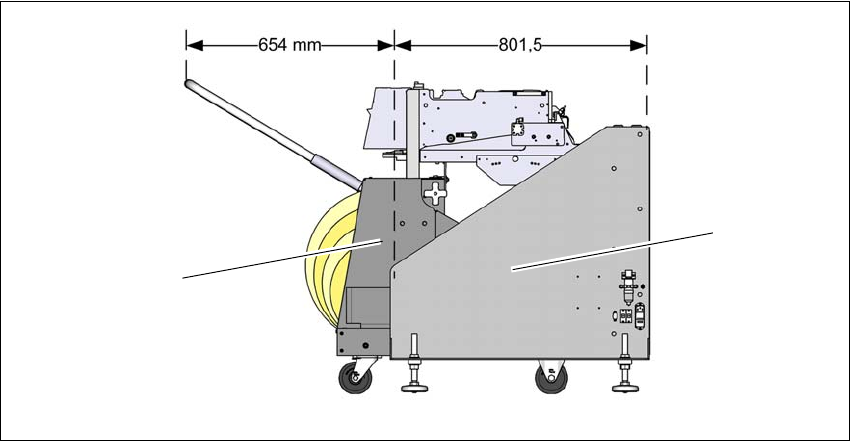

Bild 6.7 - 3 Dockningsstation med komponentvagn, SIPLACE SX-serien - mått
(1) Komponentvagn
(2) Dockningsstation
(2)
(1)
6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.7 Dockningsstation för komponentvagnen SIPLACE SX Fr.o.m. programversion SR.710.0 Utgåva 12/2016
320
6.7.3 Varningsskyltar på dockningsstationen
6

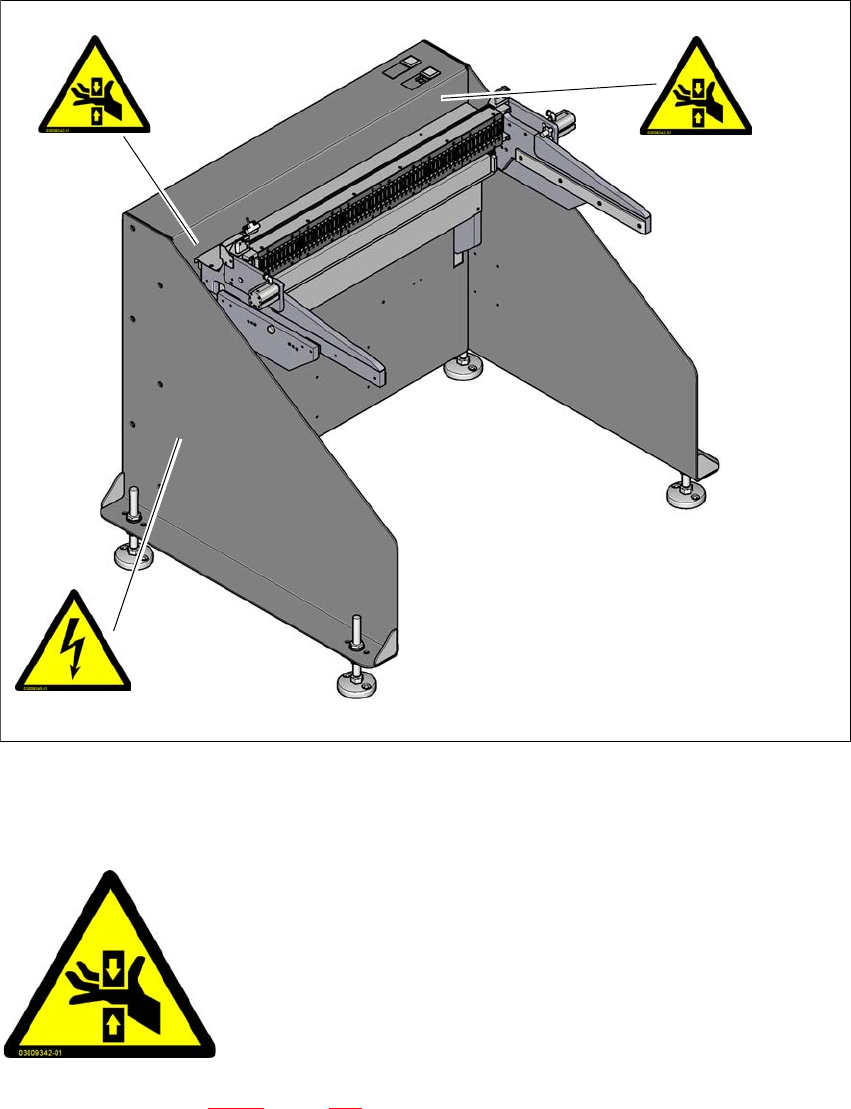

Bild 6.7 - 4 Dockningsstation, SIPLACE SX-serien - varningsskyltar
6.7.3.1 Varningsskylt W203
6
– Pos. W203 på bild 6.7 - 4, sidan 320, artikelnr 03009342-01
– 2x på dockningsstationen för komponentvagn SIPLACE SX
– 1x vänster och höger vardera bakom energi- och datagränssnittet på kapslingen.
W 203
W 203
W206
6
6
6
KLÄMRISK!
Ingrepp i maskinen kan medföra skador på armar
och händer.
Greppa inte in i aktiv maskin
