6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2 6.7 Dockningsstation för komponentvagnen SIPLACE SX Fr.o.m. programversion SR.710.0 Utgåva 12/2016 320 6.7.3 V arningsskyltar på dockningsst ationen 6 Bild 6.7 - 4 Dock…
Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.7 Dockningsstation för komponentvagnen SIPLACE SX
319
6.7.2.1 Mått med dockad komponentvagn
6
Bild 6.7 - 3 Dockningsstation med komponentvagn, SIPLACE SX-serien - mått
(1) Komponentvagn
(2) Dockningsstation
(2)
(1)
6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.7 Dockningsstation för komponentvagnen SIPLACE SX Fr.o.m. programversion SR.710.0 Utgåva 12/2016
320
6.7.3 Varningsskyltar på dockningsstationen
6
Bild 6.7 - 4 Dockningsstation, SIPLACE SX-serien - varningsskyltar
6.7.3.1 Varningsskylt W203
6
– Pos. W203 på bild 6.7 - 4, sidan 320, artikelnr 03009342-01
– 2x på dockningsstationen för komponentvagn SIPLACE SX
– 1x vänster och höger vardera bakom energi- och datagränssnittet på kapslingen.
W 203
W 203
W206
6
6
6
KLÄMRISK!
Ingrepp i maskinen kan medföra skador på armar
och händer.
Greppa inte in i aktiv maskin
Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.7 Dockningsstation för komponentvagnen SIPLACE SX
321

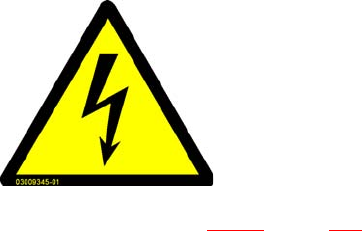

6.7.4 Varningsskyltar 206
6
– Pos. W206 på bild 6.7 - 4, sidan 320, artikelnr 03009345-01
– 1 x på dockningsstationen för komponentvagn SIPLACE SX.
– 3 x på kåporna för energiförsörjningen.
FARLIG SPÄNNING!
Markerade delar står under spänning även vid avstängd huvud-
brytare.
Avskilj maskinen från nätspänningen före servicearbeten
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
