6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.10 SIPLACE High-Force Head Fr.o.m. programversion SR.710.0 Utgåva 12/2016
326
6.10 SIPLACE High-Force Head
Artikelnr 00119736-xx High-Force Head
6.10.1 Beskrivning
SIPLACE High-Force Head kan bearbeta samma komponentspektrum men kan dessutom uppnå
krafter upp till 30 N. För SIPLACE High-Force Head kan alla pipetter och gripare användas, som
också kan användas vid standard-TwinStar.
6.10.2 Tekniska data
6
Annars är de tekniska data för SIPLACE TwinStar och SIPLACE High-Force Head identiska (se
avsnitt 3.5.7.2
, sidan 122).
Programmeringsbar ytmonteringskraft 2,0 N till 10 N ± 10 %
större 10 N till 30 N ± 15 %
Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.11 SIPLACE Very High Force TwinStar (VHF TH)
327
6.11 SIPLACE Very High Force TwinStar (VHF TH)
Artikelnr 00519986-xx VHF TwinStar med portal
6
6.11.1 Beskrivning
SIPLACE Very High Force TwinStar är en teknologisk vidareutveckling av standard-TwinStar. SIP-
LACE Very High Force TwinStar är särskilt lämpad för bearbetning av särskilt anspråksfulla, stora
och tunga komponenter.
Den kan bearbeta upp till 40 mm höga komponenter men kan dessutom uppnå krafter upp till
70 N. För SIPLACE Very High Force TwinStar kan alla pipetter och gripare användas, som också
kan användas på standard-TwinStar.
En mer ingående beskrivning finns monteringsinstruktionen till Head Reconfiguration Kit
VHF-huvud, art.nr 00197270-xx.
ANM
Finns fr.o.m. programversion SR.707.1
6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.11 SIPLACE Very High Force TwinStar (VHF TH) Fr.o.m. programversion SR.710.0 Utgåva 12/2016
328
6.11.2 Översikt
6

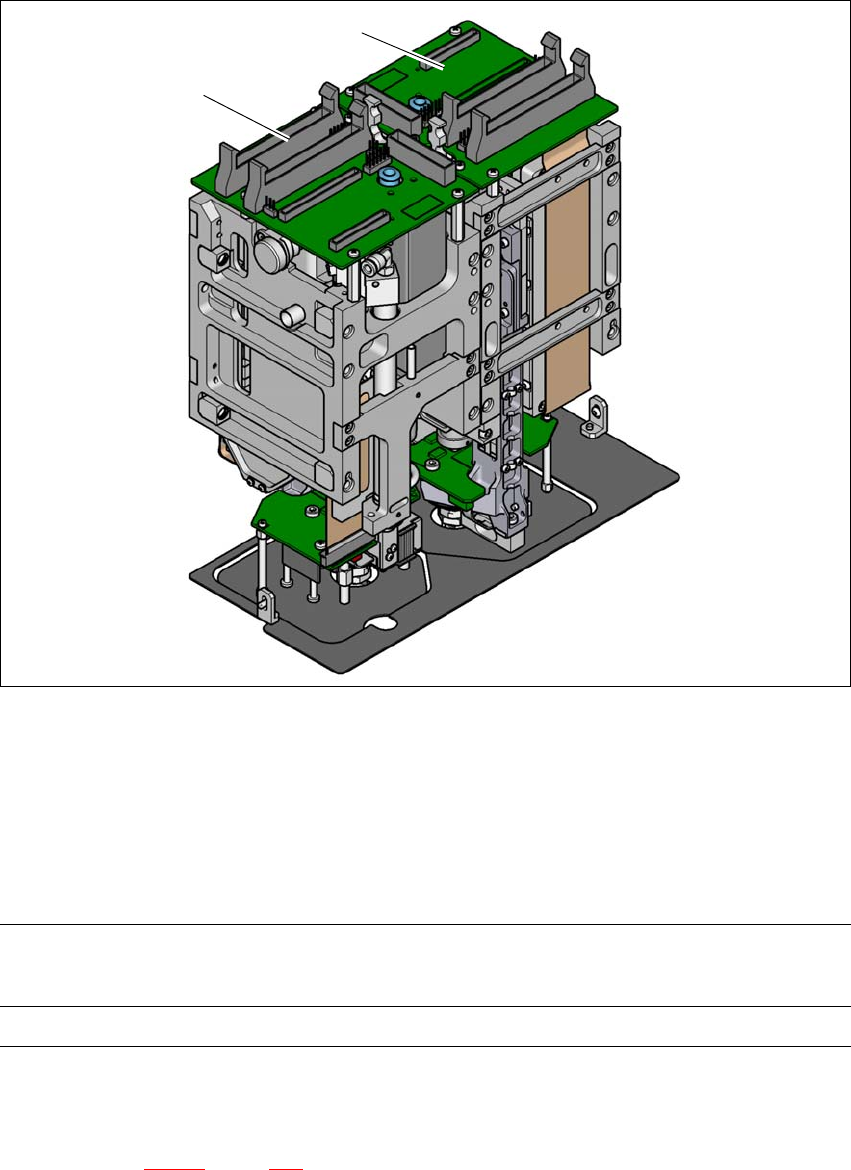

Bild 6.11 - 1 SIPLACE Very High Force TwinStar (VHF TH)
(1) Pick&Place-modul 1 (P&P1)
(2) Pick&Place-modul 2 (P&P2)
6.11.3 Tekniska data
6
Annars är de tekniska data för SIPLACE TwinStar och SIPLACE Very High Force TwinStar iden-
tiska (se avsnitt 3.5.7.2
, sidan 122).
2
1
Programmeringsbar ytmonteringskraft
1,0 N - 15 N
2,0 N - 70 N
2,0 N -100 N
*a
*)a SIPLACE Very High Force Twin Star (VHF TH) med artikelnummer 03096701-03 och OSC Package
Max. komponenthöjd
*b
*)b Max. komponenthöjd 45 mm på förfrågan med Very High Force TwinStar (VHF TH) och pipettyp 508.
40 mm
