Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.12 SIPLACE 12-segment Collect&Place-huvud 331 6 Bild 6.12 - 2 12-segment Collect& Place-huvud - funktionsgruppe…
6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.12 SIPLACE 12-segment Collect&Place-huvud Fr.o.m. programversion SR.710.0 Utgåva 12/2016
330
6.12.2 Översikt
6
Bild 6.12 - 1 12-segment Collect&Place-huvud - funktionsgrupper del 1
6
(1) Vakuumgenerator
(2) Vridstation, DP-axel
(3) Stjärna med 12 pinoler, stjärnaxel
(4) Blåsluftsventil
(5) Ljuddämpare
Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.12 SIPLACE 12-segment Collect&Place-huvud
331
6
Bild 6.12 - 2 12-segment Collect&Place-huvud - funktionsgrupper del 2
6
(1) Mellanfördelarkretskort (under kåpan)
(2) Stjärndrivning - DR-motor
(3) Z-axelmotor
(4) Ventilställdon
(5) Komponentkamera C&P, typ 30 (18 x 18) digital, hög upplösning (standardkamera)
6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.12 SIPLACE 12-segment Collect&Place-huvud Fr.o.m. programversion SR.710.0 Utgåva 12/2016
332

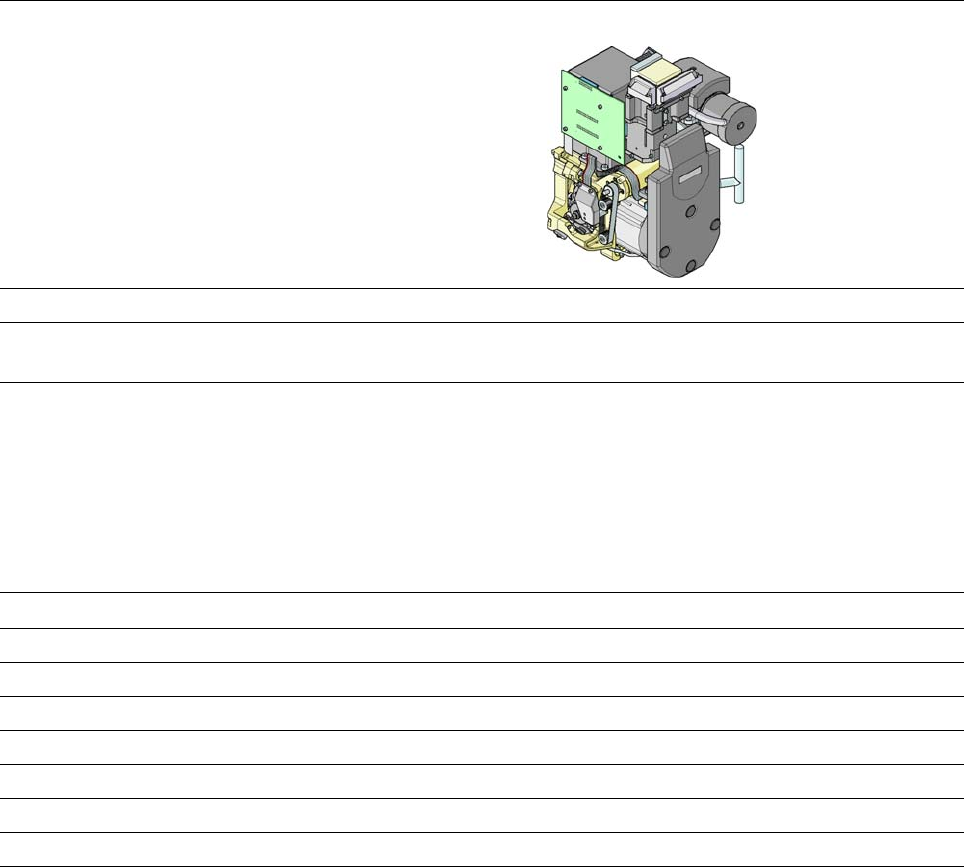

6.12.3 Tekniska data
6
12-segment Collect&Place-huvud
med komponentkamera typ 30
Komponentspektrum
*a
01005
*b
till Flip-Chip, Bare Die, PLCC44, BGA,
µBGA, TSOP, QFP, SO till SO32, DRAM
Komponentspecifikation
Max. höjd
Min. bendelning
min. benbredd
min. kuldelning
min. kuldiameter
Min. mått
Max. mått
Max. vikt
6 mm
0,3 mm
0,15 mm
0,25 mm
0,14 mm
0,4 mm x 0,2 mm
18,7 mm x 18,7 mm
2 g
Programmeringsbar ytmonteringskraft
Pipettyper 9xx
X/Y-noggrannhet
*c
± 41 μm/3σ, ± 55 μm/4σ
Vinkelnoggrannhet ± 0,5°/3σ, ± 0,7°/4σ
Komponentspektrum 98,5%
Komponentkameratyp 30
Belysningsnivåer 5
Inställning av belysningsnivåerna 256
5
*)a Tänk på att det ytmonteringsbara komponentspektrum också påverkas av Pad-geometrin, kundspecificerad standard och
komponent-förpackningstoleranserna.
*)b Med 01005-paket
*)c Precisionsvärdena beräknas vid maskinleveransen och motsvarar villkoren i SIPLACE leverans- och prestationsomfattning.
