Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.13 Stationära kameror 333 6.13 St ationära kameror 6.13.1 Komponentkamera st atio när P&P , typ 25, 16 x 16, digit …
6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.12 SIPLACE 12-segment Collect&Place-huvud Fr.o.m. programversion SR.710.0 Utgåva 12/2016
332
6.12.3 Tekniska data
6
12-segment Collect&Place-huvud
med komponentkamera typ 30
Komponentspektrum
*a
01005
*b
till Flip-Chip, Bare Die, PLCC44, BGA,
µBGA, TSOP, QFP, SO till SO32, DRAM
Komponentspecifikation
Max. höjd
Min. bendelning
min. benbredd
min. kuldelning
min. kuldiameter
Min. mått
Max. mått
Max. vikt
6 mm
0,3 mm
0,15 mm
0,25 mm
0,14 mm
0,4 mm x 0,2 mm
18,7 mm x 18,7 mm
2 g
Programmeringsbar ytmonteringskraft
Pipettyper 9xx
X/Y-noggrannhet
*c
± 41 μm/3σ, ± 55 μm/4σ
Vinkelnoggrannhet ± 0,5°/3σ, ± 0,7°/4σ
Komponentspektrum 98,5%
Komponentkameratyp 30
Belysningsnivåer 5
Inställning av belysningsnivåerna 256
5
*)a Tänk på att det ytmonteringsbara komponentspektrum också påverkas av Pad-geometrin, kundspecificerad standard och
komponent-förpackningstoleranserna.
*)b Med 01005-paket
*)c Precisionsvärdena beräknas vid maskinleveransen och motsvarar villkoren i SIPLACE leverans- och prestationsomfattning.
Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.13 Stationära kameror
333
6.13 Stationära kameror
6.13.1 Komponentkamera stationär P&P, typ 25, 16 x 16, digital (FC-kamera)
Artikelnr 03105205-xx Stationär komponentkamera 16x16 digital, typ 25
6

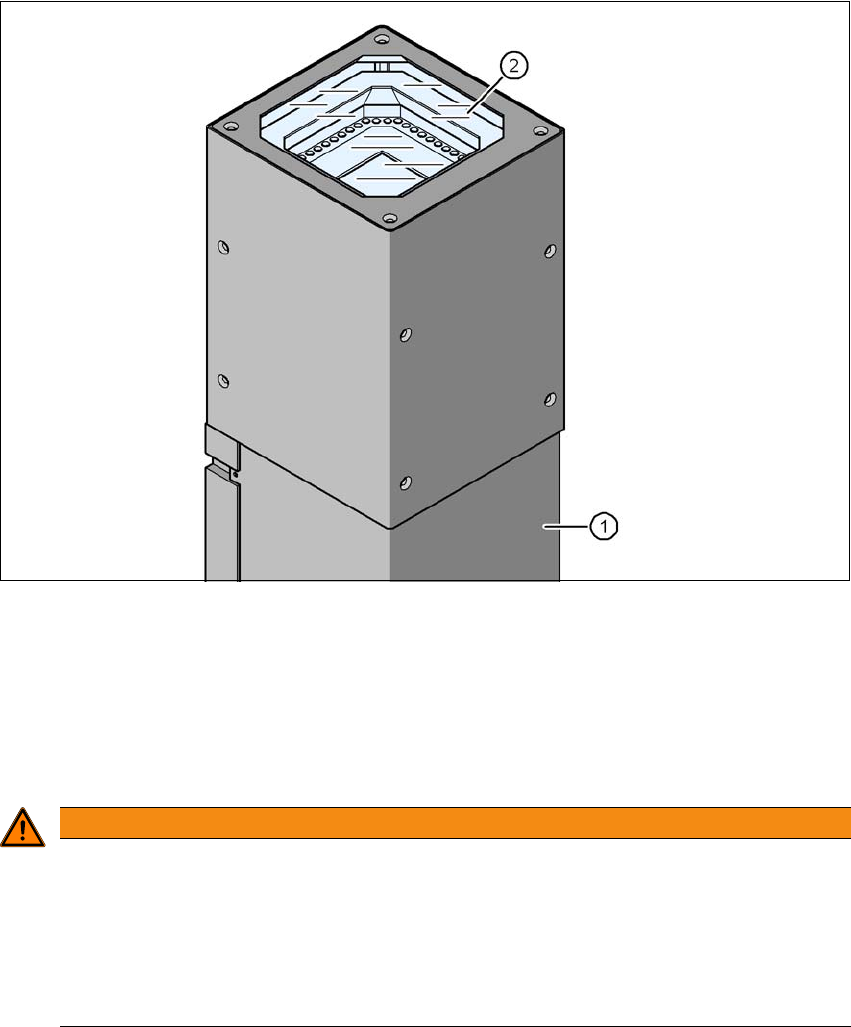

Bild 6.13 - 1 Komponentkamera, stationär, P&P, typ 25, 16 x 16, digital (FC-kamera)
(1) Kamerahus med integrerad kamera och kameraförstärkare
(2) Glasplatta - under den belysnings- och optikplan
6.13.1.1 Säkerhetsanvisningar
6
VARNING
Kollisionsrisk!
När ytmonteringshuvudet byts från TwinStar till SpeedStar kolliderar SpeedStar med ka-
merahusen.
Demontera den stationära komponentkameran på TwinStar.
När man byter ytmonteringshuvud från TwinStar till MultiStar installeras komponent-
kameran i det nedre läget.
6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.13 Stationära kameror Fr.o.m. programversion SR.710.0 Utgåva 12/2016
334
6.13.1.2 Tekniska data
6
Komponentmått 0,2 mm x 0,2 mm till 16 mm x 16 mm vid enkelmätning av komponen-
ten
Komponentspektrum 0402 till SO, PLCC, QFP, sockel, kontakt, BGA, specialkomponent,
Bare Die, Flip-Chip, Shield
Min. delning, ben 0,25 mm
Min. bredd, ben 0,1 mm
Min. kuldelning 0,14 mm
Min. kuldiameter 0,08 mm
Registreringsområde 19,4 mm x 19,4 mm
Belysningstyp Belysning framifrån (6 fritt programmerbara nivåer)
