Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.14 Kretskortsriktning 337 6.14 Kretskort sriktning Artikelnr 001 19677-xx Kretskort sriktning enkeltransportör Artikeln…
6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.13 Stationära kameror Fr.o.m. programversion SR.710.0 Utgåva 12/2016
336
6.13.2.1 Säkerhetsanvisningar
6
6.13.2.2 Tekniska data
6
6
VARNING
Kollisionsrisk!
När ytmonteringshuvudet byts från TwinStar till SpeedStar kolliderar SpeedStar med ka-
merahusen.
Demontera den stationära komponentkameran på TwinStar.
När man byter ytmonteringshuvud från TwinStar till MultiStar installeras komponent-
kameran i det nedre läget.
Komponentmått 0,5 mm x 0,5 mm till 55 mm x 45 mm
Komponentspektrum 0402, MELF, SO, PLCC, QFP, elektrolytkondensatorer, BGA
Min. delning, ben 0,3 mm
Min. bredd, ben 0,15 mm
Min. kuldelning 0,35 mm
Min. kuldiameter 0,2 mm
Registreringsområde 65 mm x 50 mm
Belysningstyp Belysning framifrån (6 fritt programmerbara nivåer)
Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.14 Kretskortsriktning
337
6.14 Kretskortsriktning
Artikelnr 00119677-xx Kretskortsriktning enkeltransportör
Artikelnr 00119678-xx Kretskortsriktning dubbeltransportör
6.14.1 Beskrivning
Kretskort, som ska bearbetas har ibland ett längd/bredd-förhållande på 1:2 eller sämre. Det bety-
der att den korta sidan på kretskortet pekar i transportriktningen för kretskort. Under transporten
kan sådana kretskort vrida sig något, så att styrmärkena inte längre ligger i kretskortskamerans
sökfönster. Alternativet "Kretskortsriktning" ser till att dessa kretskort åter riktas in till sin exakta
stopposition.
Om kretskort med ursparingar bearbetas i transportriktningen kan bearbetningspositionerna vara
olika i automater med mekaniska stoppare och i automater som övervakar positionen med laser-
sensorer. Med alternativet "Kretskortsinriktning" säkerställs att kretskorten vid alla kretskort-
stransportörer stoppar på samma position. Alternativet "Kretskortsinriktning" finns för enkel- och
dubbeltransportörer.
Kretskortet transporteras in i ytmonteringsområdet, tills laser-avkänningssystemet utlöser stopp-
signalen till kretskortstransportören. Därefter åker lyftbordet med kretskortsanslagen i position
uppe, där kretskortet ännu inte kläms fast och fortfarande kan röras av transportbanden. De både
kretskortsanslagen befinner sig i höjd med kretskortet, kretskorts-stöden (magnetiska stift) berör
redan kretskortet. Båda transportbanden kör kretskorten mot kretskortsanslagen och riktar under
tiden upp det. Därefter åker lyftbordet till sin översta slutposition, klämmer fast kretskortet och los-
sar detta från kretskorts-anslagen, för att inte ytmonteringsprocessen ska påverkas. Efter ytmon-
teringsprocessen sänker sig lyftbordet och kretskort-inriktningen och kretskortet transporteras
vidare.
6.15 Siemens-gränssnitt
Artikelnr 00116808-xx SIPLACE-gränssnitt
I SIPLACE-ytmonteringsautomater i SX- och X-serien konfigureras transportgränssnittet enligt
SMEMA-standarden. Gränssnittet kan även användas enligt Siemens-standard. Detta är fördel-
aktigt när en automat i SX- och X-serien ska integreras i en äldre SIPLACE-linje. En ändring av
äldre automater till SMEMA-standard är då inte nödvändig.
Konfigurera transportgränssnittet på automaterna i SX- och X-serien till Siemens-standard och
anslut automaterna med rätt gränssnittskabel.
6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.16 Smart Pin Support Fr.o.m. programversion SR.710.0 Utgåva 12/2016
338
6.16 Smart Pin Support
Artikelnr 03089621-xx Smart Pin Support
Artikelnr 03087404-xx Magasin PLC L10 kompl.
Artikelnr 03087508-xx Magasin PLC Q10 kompl.
Breda kretskort har tendens att fjädra ner vid ytmonteringen, så att i vissa fall inte önskad nog-
grannhet uppnås vid ytmonteringen. Också stark välvda kretskort påverkar ytmonteringsnog-
grannheten. Detta problem kan enkelt lösas genom att Support Pins placeras på lyftbordet.
6

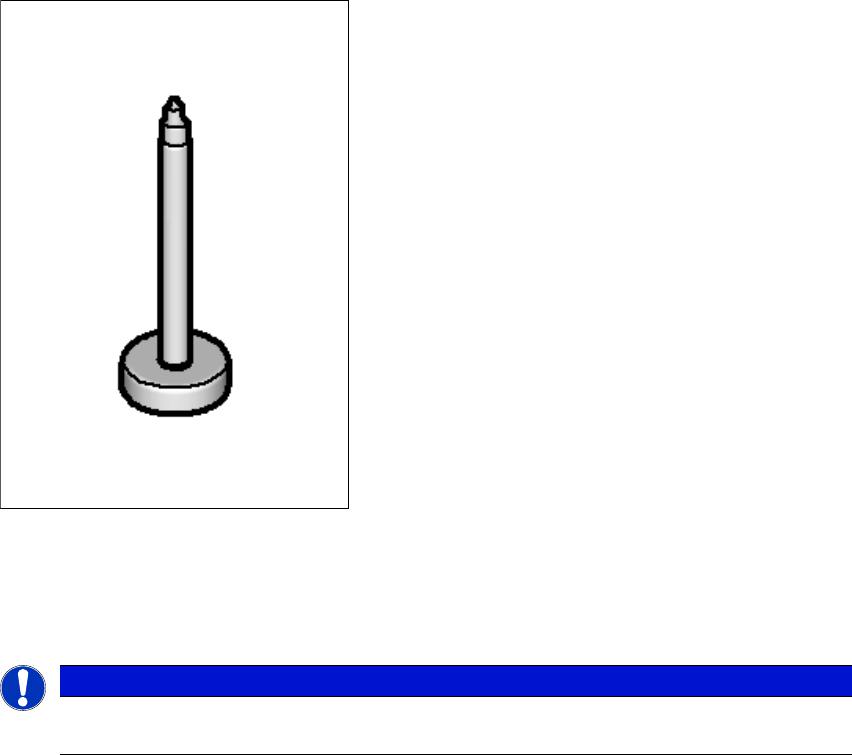

Bild 6.16 - 1 Support Pin
Med hjälp av tillvalet Smart Pin Support placeras Support Pins automatiskt på lyftbordet. Här an-
vänds en gripare som hämtar Support Pins från magasin och placerar ut dem på rätt plats.
6
ANM
En mer ingående beskrivning finns i driftsinstruktionen till Smart Pin Support, tyska+eng-
elska [at.nr 00197001-xx].
