Driftsinstruktion SIPLACE SX1/SX2 2 Driftsäkerhet Fr.o.m. programversion SR.710.0 U tgåva 12/2016 2.2 Varningsskyltar 37 2.2 V arningsskylt ar 2.2.1 V arningsskyltar på automaten Bild 2.2 - 1 V arningsskyltar på automate…
2 Driftsäkerhet Driftsinstruktion SIPLACE SX1/SX2
2.1 Säkerhetsanvisningar Fr.o.m. programversion SR.710.0 Utgåva 12/2016
36
Beakta följande anvisningar vid arbeten på permanentmagneterna:
Personer med aktiva implantat (t.ex. Pacemaker) eller andra ferromagnetiska proteser får
inte arbeta vid dessa apparater eller vistas i närheten av dessa. Iaktta ett säkert avstånd till
linjärmotorn.
På grund av de starka magnetiska dragningskrafterna ska speciella försiktighetsåtgärder vid-
tas i magnetbanans och den rörliga primärdelens omedelbara närhet. Tunga eller breda ob-
jekt i stål eller järn får aldrig manuellt föras in i närheten av magnetbanan. Eftersom de
magnetiska dragningskrafterna inte är synliga underskattas i regel deras inverkningar i när-
heten av magnetbanan. Den magnetiska dragningskraften kan sätta in plötsligt. I närheten av
ferromagnetiska objekt (i stål eller järn), som är ungefär lika stora som magnetbanan kan den
växa till flera tusen Newton.
Använd alltid lämpliga arbets- och skyddskläder (t.ex. handskar, skor osv.) vid hantering av
magnetbanan.
Endast utbildade SIPLACE-tekniker får utföra monteringsarbeten och andra åtgärder vid byte
av magnetbanan.
Ha alltid minst två kilar (ca 10° till 15°) av massivt, icke magnetiskt material (t.ex. aluminium)
samt en icke magnetisk hammare (ca 2 till 3 kg) till hands för nödfall. Dessa verktyg krävs i
ett nödfall för att lossa delar, som fastnat magnetiskt i magnetbanan och för att befria even-
tuella fastklämda extremiteter (fingrar, händer, fötter). Lägg aldrig en järnkärnmotorns
spolkomponentgrupp direkt på magnetbanan.
Elektroniska apparater och mätinstrument kan skadas eller förstöras av starka magnetfält.
Lägg aldrig apparater med kraftiga magnetiska beståndsdelar i närheten av datorer, monito-
rer eller magnetiska datalagringsenheten (t.ex. hårddiskar, kreditkort, audio- och videoband
osv.)
Ha ett säkerhetsavstånd på minst 45 cm mellan enstaka magnetband resp. mellan en mag-
netbana och andra magnetiska ytor.
Magneterna ska kasseras enligt gällande lagar. Detta innebär bland annat att permanent-
magneterna måste avmagnetiseras helt.
Driftsinstruktion SIPLACE SX1/SX2 2 Driftsäkerhet
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 2.2 Varningsskyltar
37
2.2 Varningsskyltar
2.2.1 Varningsskyltar på automaten

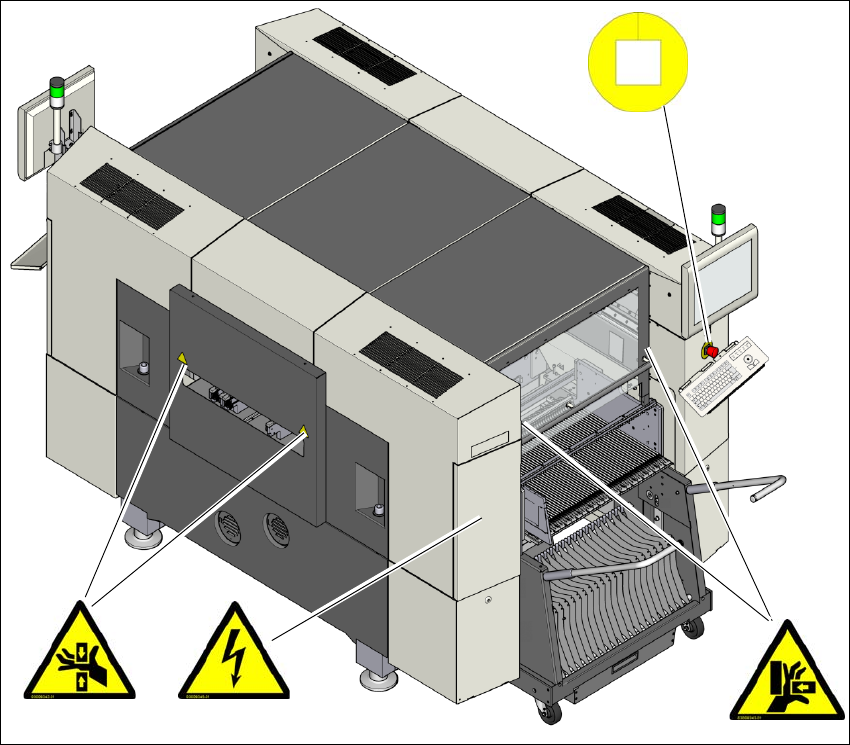

Bild 2.2 - 1 Varningsskyltar på automaten - ställplats 2
Pos. W203, artikelnr 03009342-01
Pos. W204, artikelnr 03009343-01
Pos. W206, artikelnr 03009345-01
Pos.W210, artikelnr 03009350-01
(T) Transportriktning för kretskort
W 203
W 210
W 204
W206
2 Driftsäkerhet Driftsinstruktion SIPLACE SX1/SX2
2.2 Varningsskyltar Fr.o.m. programversion SR.710.0 Utgåva 12/2016
38

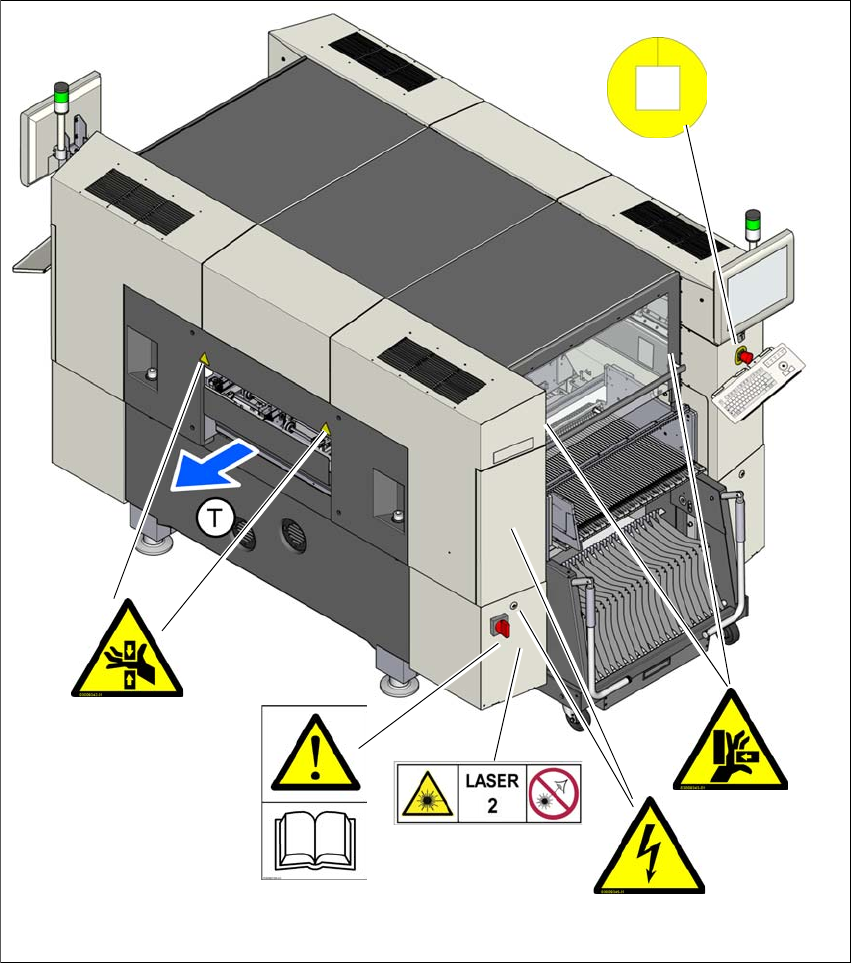

Bild 2.2 - 2 Varningsskyltar på automaten - ställplats 1
Pos. W201, artikelnr 03009338-01
Pos. W203, artikelnr 03009342-01
Pos. W204, artikelnr 03009343-01
Pos. W206, artikelnr 03009345-01
Pos. W210, artikelnr 03009350-01
Pos. W laser klass 2, artikelnr 03134118-01
(T) Transportriktning för kretskort
W 210
W 203
W 201
W206
W 204
W laser klass 2
