Driftsinstruktion SIPLACE SX1/SX2 2 Driftsäkerhet Fr.o.m. programversion SR.710.0 U tgåva 12/2016 2.2 Varningsskyltar 41 2.2.2 V arningsskyltar på port alerna Bild 2.2 - 3 V arningsskylt W202 vid portalerna 2 Pos. W202, …
2 Driftsäkerhet Driftsinstruktion SIPLACE SX1/SX2
2.2 Varningsskyltar Fr.o.m. programversion SR.710.0 Utgåva 12/2016
40
2.2.1.4 Varningsskylt W204
2
Pos. W204 på bild 2.2 - 1, sidan 37 och 2.2 - 2, sidan 38, artikelnr 03009343-01 (antal per automat:
4)
2.2.1.5 Varningsskylt 206
2
Pos. W206 på bild 2.2 - 1, sidan 37 och 2.2 - 2, sidan 38, artikelnr 03009345-01 (antal per automat:
2)
2.2.1.6 Varningsskylt W210
2
Pos. W210 på bild 2.2 - 1, sidan 37 och 2.2 - 2, sidan 38, artikelnr 03009350-01 (antal per automat:
2)
2
2
2
KLÄMRISK!
Ingrepp i maskinen kan medföra skador på armar och händer.
Greppa inte in i aktiv maskin
FARLIG SPÄNNING!
Delar bakom kåpan står under spänning även vid avstängd huvud-
brytare.
Skilj maskinen från elnätet före servicearbeten
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
2
2
2
2
2
2
Varningsskylt vid NÖDSTOPP-knappen
Driftsinstruktion SIPLACE SX1/SX2 2 Driftsäkerhet
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 2.2 Varningsskyltar
41

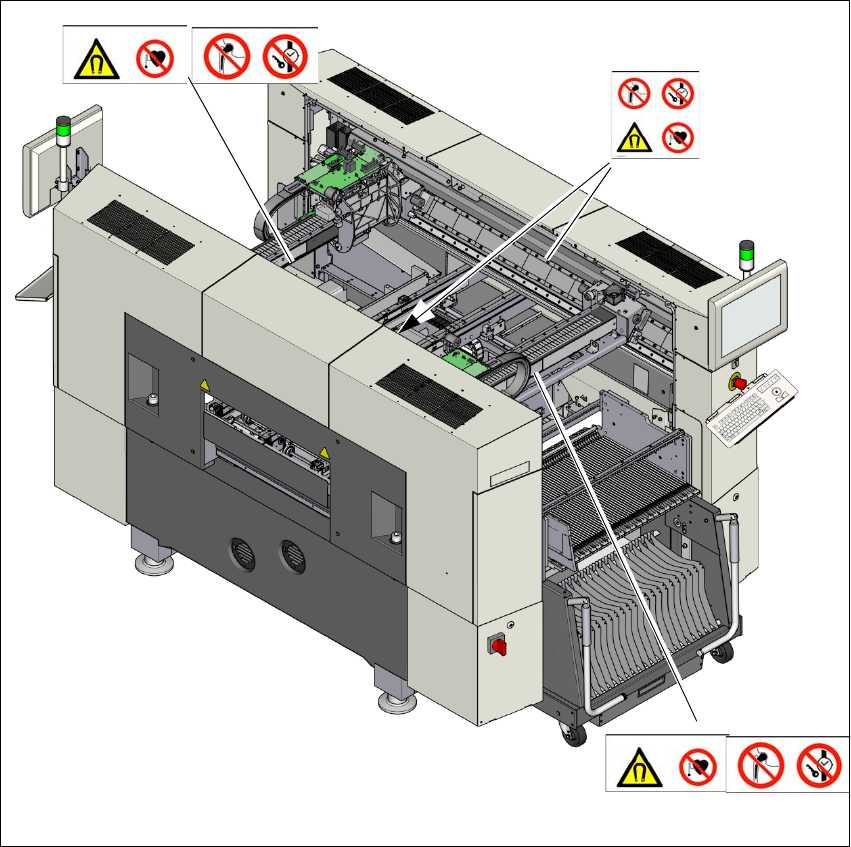

2.2.2 Varningsskyltar på portalerna
Bild 2.2 - 3 Varningsskylt W202 vid portalerna
2
Pos. W202, artikelnr 03009341-01
Pos. W202, artikelnr 03009341-01
W 202
W 202
W 202
2 Driftsäkerhet Driftsinstruktion SIPLACE SX1/SX2
2.2 Varningsskyltar Fr.o.m. programversion SR.710.0 Utgåva 12/2016
42
2.2.2.1 Varningsskylt 202
2
Pos. W202 på bild 2.2 - 3, sidan 41, artikelnr 03009341-01
(antal per SX1-automat: 2, SX2-automat: 2)
Pos. W202 på bild 2.2 - 3
, sidan 41, artikelnr 03009341-01
(antal per SX1-automat: 1, SX2-automat: 2)
2
2
2
SE UPP!
Dataförlust pga. starka permanentmagnetfält!
Risk för att data på minnen eller kreditkort försvinner pga. starka magnetfält.
Ha inte minnen eller kreditkort i närheten av maskinen.
FARA
Livsfara pga. starka permanentmagnetfält i automaten!
När skyddskåporna är öppna är detta förenat med livsfara för personer med passiva eller
aktiva implantat som
– pacemaker
– defibrillatorer
– insulinpumpar etc.
Sådana personer får inte vistas i närheten av automaten.
VARNING
Klämrisk!
Klämrisk för personer med passiva metalliska inplantat (t. ex. plattor, skruvar osv.).
Stick inte in handen i maskinen och böj dig inte över den öppna maskinen när skydd-
skåporna är öppna.
Placera eller förvara inga metalliska föremål inom riskområdet.
