Driftsinstruktion SIPLACE SX1/SX2 2 Driftsäkerhet Fr.o.m. programversion SR.710.0 U tgåva 12/2016 2.2 Varningsskyltar 45 2.2.4 V arningsskyltar på strömförsörjningen 2 Pos. W206 på bild 2.2 - 6 , sidan 45 artikelnr 03009…
2 Driftsäkerhet Driftsinstruktion SIPLACE SX1/SX2
2.2 Varningsskyltar Fr.o.m. programversion SR.710.0 Utgåva 12/2016
44
2.2.3.1 Varningsskylt W205 på tombandsränna
2

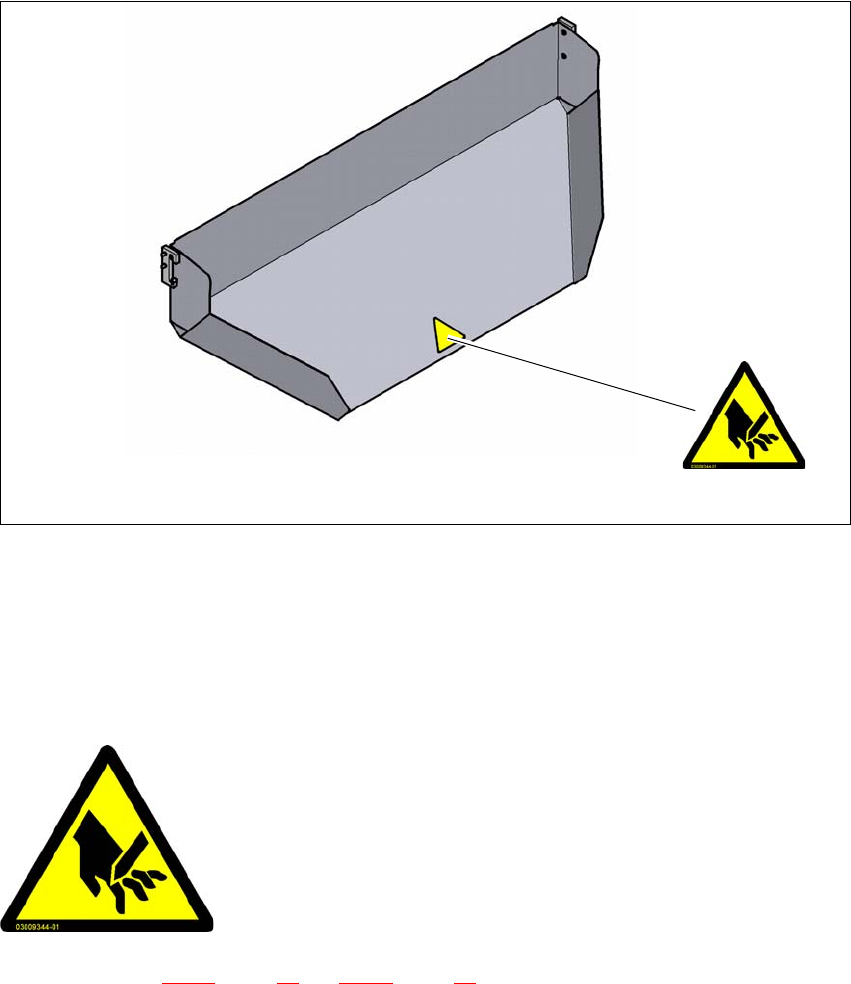

Bild 2.2 - 5 Varningsskylt W205 på tombandsränna
Pos. W205, artikelnr 03009344-01
2.2.3.2 Varningsskylt 205
Varningsskyltar på bandkapningsaggregatet och tombandsrännan.
2
Pos. W205 på bild 2.2 - 4, sidan 43 och 2.2 - 5, sidan 44, artikelnr 03009344-01 (antal per automat:
4)
W205
2
2
2
2
2
2
2
2
RISK FÖR SKÄRSKADOR!
Risk för skärskador föreligger även vid avstängd ma-
skin
Driftsinstruktion SIPLACE SX1/SX2 2 Driftsäkerhet
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 2.2 Varningsskyltar
45
2.2.4 Varningsskyltar på strömförsörjningen
2
Pos. W206 på bild 2.2 - 6, sidan 45 artikelnr 03009345-01 (antal per automat: 2).
Pos. W206 på bild 2.2 - 8
, sidan 47 artikelnr 03009345-01 (antal per automat: 2).

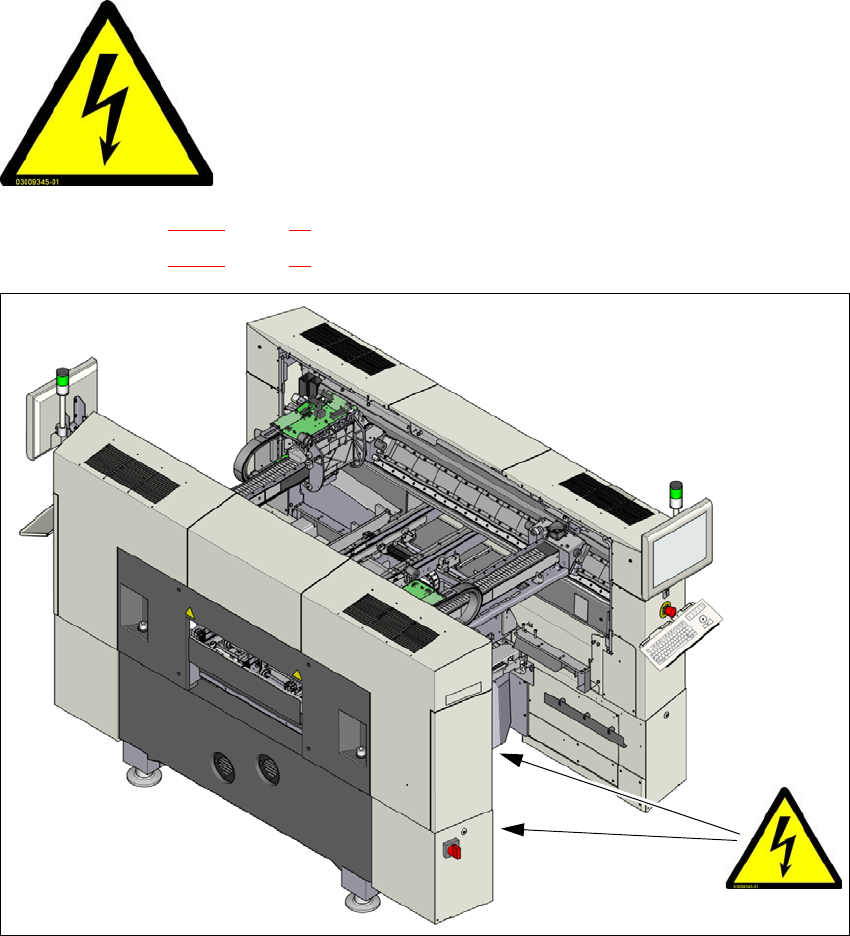

Bild 2.2 - 6 Varningsskylt W206 på kåpan till strömförsörjningen
Pos. W206, på sidokåpan till strömförsörjningen
Pos. W206, på den nedre kåpan
FARLIG SPÄNNING!
Markerade delar står under spänning även när huvudbrytaren är
avstängd och elkontakten är utdragen.
Skilj maskinen från elnätet före servicearbeten.
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
W206
2 Driftsäkerhet Driftsinstruktion SIPLACE SX1/SX2
2.2 Varningsskyltar Fr.o.m. programversion SR.710.0 Utgåva 12/2016
46
2.2.4.1 Varningsskylt W206, W250, W251 på insidan av sektordörrarna
2

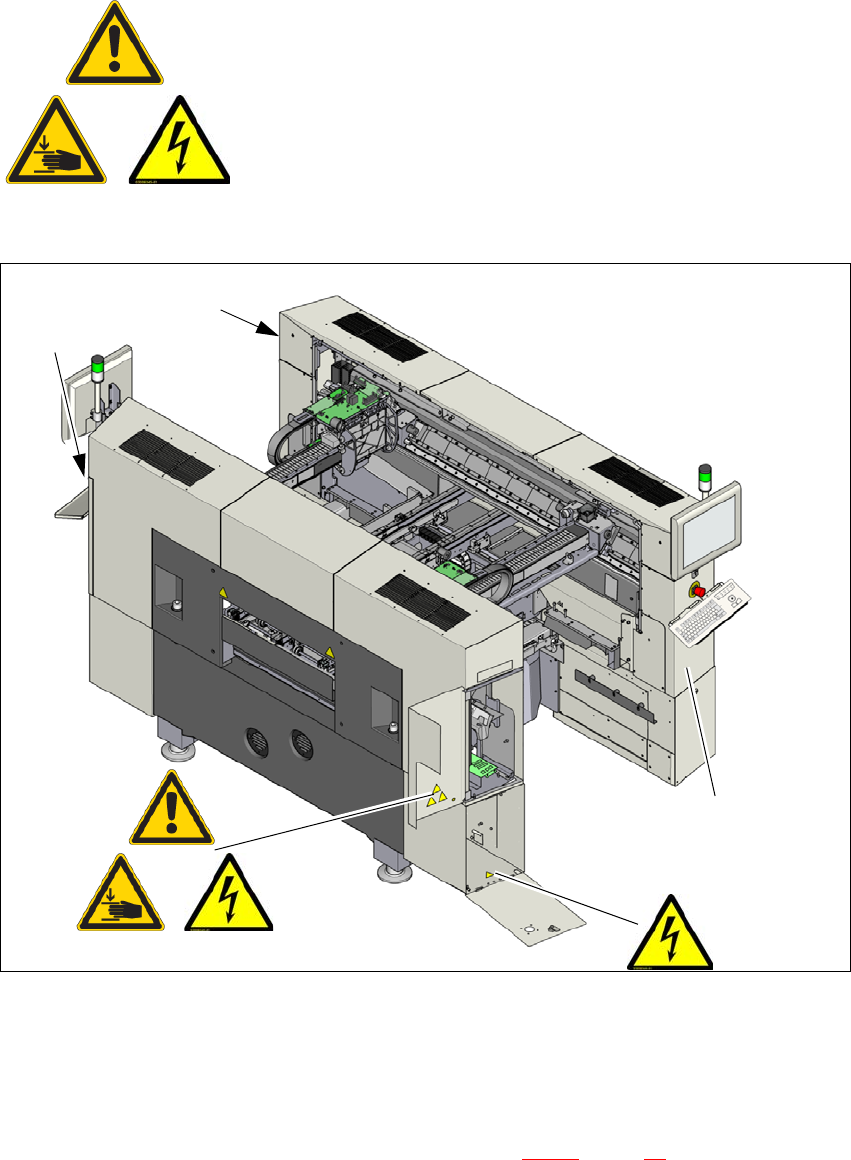

Bild 2.2 - 7 Varningsskyltar på insidan av sektordörrarna
Pos. W251, på insidan av sektordörrarna, artikelnr 03079298-xx
Pos. W250, på insidan av sektordörrarna, artikelnr 03079262-xx
Pos. W206, på insidan av sektordörrarna, artikelnr 03009345-xx
Pos. W206, på insidan av strömförsörjningen (se även bild 2.2 - 8
, sidan 47 )
Maskinen får endast startas med inbyggd stoppare och stängda
dörrar.
(W250)
(W206)
(W251)
W206
W250, W251, W206
på insidan av dörren
W250, W251, W206
på insidan av dörren
(W250)
(W206)
(W251)
