Driftsinstruktion SIPLACE SX1/SX2 2 Driftsäkerhet
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 2.2 Varningsskyltar
47
2.2.4.2 Varningsskyltar på strömförsörjningen
2
Pos. W220 på bild 2.2 - 8, sidan 47, artikelnr 03114591-01 (antal per automat: 3).

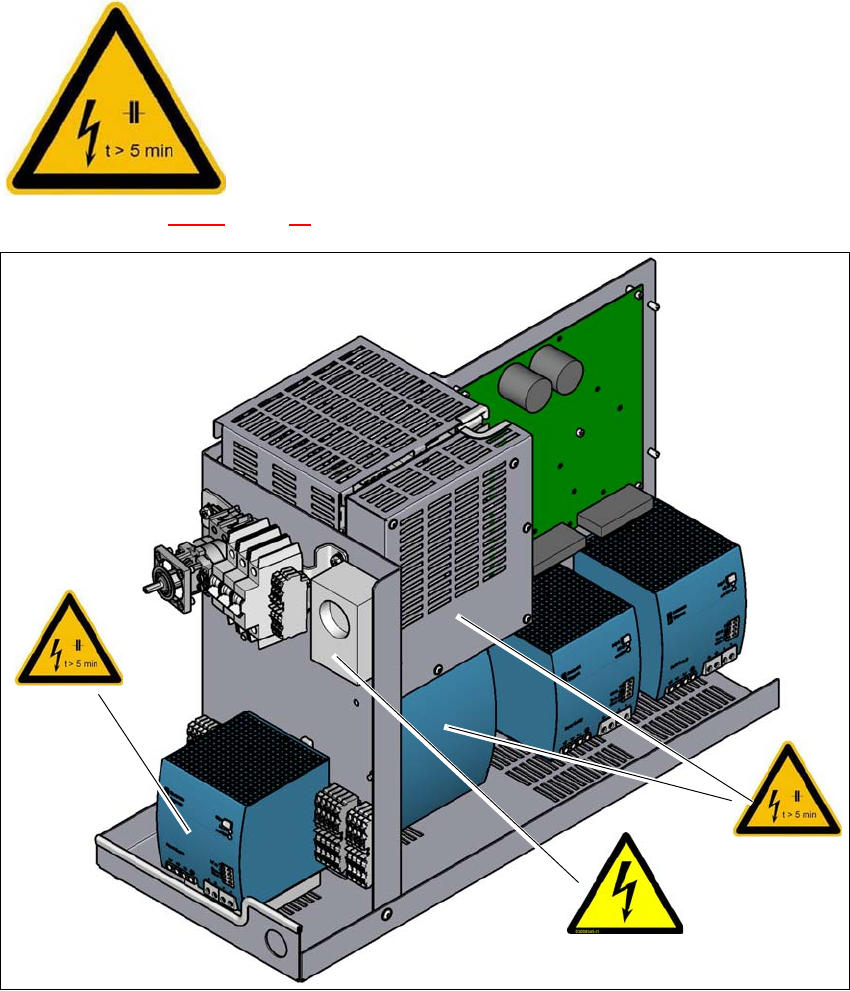

Bild 2.2 - 8 Varningsskylt W206, W220 på strömförsörjningen
– W220 på kondensatorbatteriet PCS417
– W220 på strömförsörjningens AC/DC-omvandlare (160 V DC/300 V DC).
– W220 på kåpan till säkerhetsfrånkoppling (CSB)
– W206 på serviceuttaget
2
2
NÄTSPÄNNING!
Stäng av huvudbrytaren, dra ut elkontakten och vänta i 5 minuter
tills kondensatorerna laddats ur.
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
W220
W206
W220
2 Driftsäkerhet Driftsinstruktion SIPLACE SX1/SX2
2.2 Varningsskyltar Fr.o.m. programversion SR.710.0 Utgåva 12/2016
48
2.2.5 Varningsskylt på NÖDSTOPP-knappar
2
Pos. W209 på bild 2.2 - 9, artikelnr 03009349-01 (antal per automat: 2)
2
2

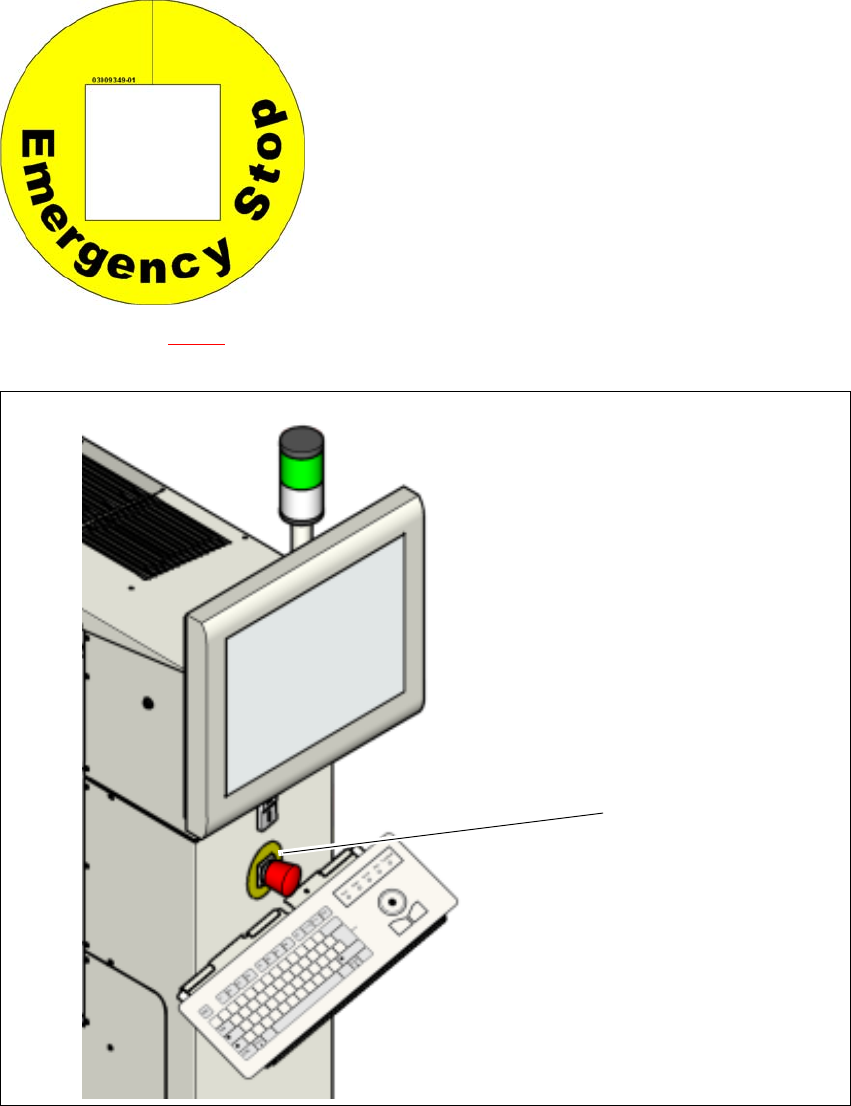

Bild 2.2 - 9 Varningsskylt W209 på NÖDSTOPP-knappar
Pos. W209, artikelnr 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
För länderna Australien, Kanada, Mexiko och
USA appliceras varningsskylt W209 istället för
den gula ringen på NÖDSTOPP-knapparna på
tilläggsmodulen.
W 209
Driftsinstruktion SIPLACE SX1/SX2 2 Driftsäkerhet
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 2.2 Varningsskyltar
49
2.2.6 Varningsskyltar på SIPLACE SpeedStar C&P20 P
2

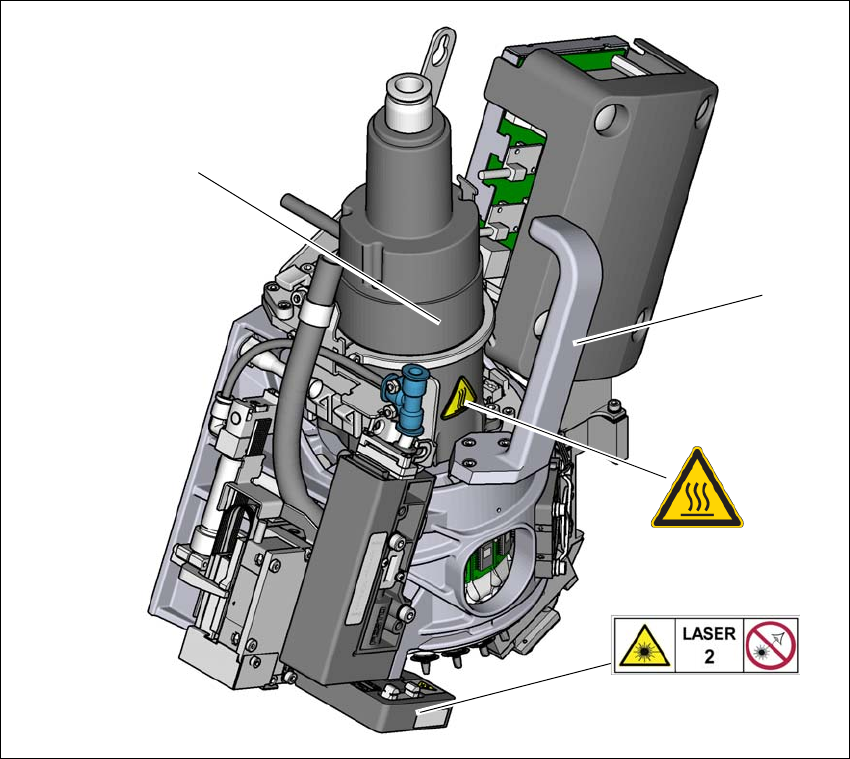

Bild 2.2 - 10 Varningsskyltar på SIPLACE SpeedStar C&P20 P
(1) Temperaturskylt, art.nr 03031926-01
(2) Stjärnmotorns kapsling
(3) Handtag
Pos. W laser klass 2, artikelnr 03134118-01
(1)
(2)
(3)
W laser klass 2
