00197893-03_UM_SX12-V2_SE - 第52页
2 Driftsäkerhet Driftsinstruktion SIPLACE SX1/SX2 2.2 Varningsskyltar Fr.o.m. programversion SR.710.0 Utgåva 12/2016 52 2.2.7.1 Höga temperaturer på SIPLACE CPP 2 Pos. 1 på bild 2.2 - 1 1 , sidan 51 (antal per SIPLACE CP…
Driftsinstruktion SIPLACE SX1/SX2 2 Driftsäkerhet
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 2.2 Varningsskyltar
51
2.2.7 Varningsskyltar på SIPLACE MultiStar CPP
2

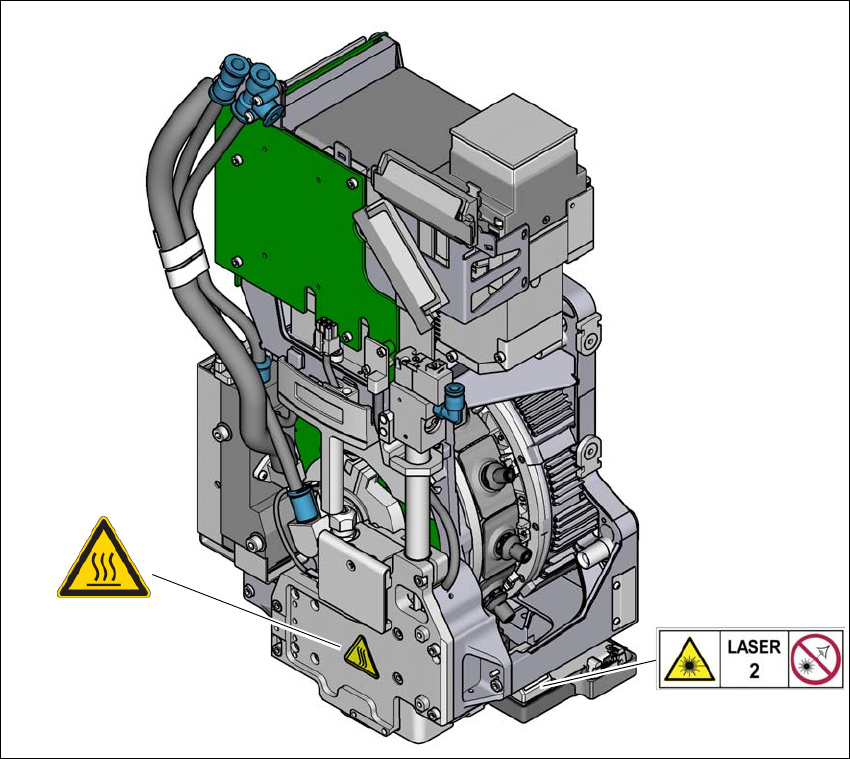

Bild 2.2 - 11 Varningsskyltar på SIPLACE MultiStar CPP
(1) Temperaturskylt, art.nr 03031926-01
Pos. W laser klass 2, artikelnr 03134118-01
(1)
W laser klass 2
2 Driftsäkerhet Driftsinstruktion SIPLACE SX1/SX2
2.2 Varningsskyltar Fr.o.m. programversion SR.710.0 Utgåva 12/2016
52
2.2.7.1 Höga temperaturer på SIPLACE CPP
2
Pos. 1 på bild 2.2 - 11, sidan 51 (antal per SIPLACE CPP: 1)
2.2.7.2 Laser klass 2 på komponentsensor
2
Pos. W laser klass 2 på bild 2.2 - 11, sidan 51, artikelnr 03134118-01 (antal per CPP: 1)
2
Höga temperaturer på SIPLACE CPP vid kontinuerlig drift
Risk för brännskador pga. hög temperatur!
Z-drivningen (linjärmotor) kan vid kontinuerlig drift och en omgivningstempe-
ratur på mer än 22 °C anta höga yttemperaturer.
Var försiktig vid beröring av delarna.
2
2
2
LASERSTRÅLNING
Laser klass 2
I enlighet med IEC 60825-1:2014
Titta inte in i strålen!
Driftsinstruktion SIPLACE SX1/SX2 2 Driftsäkerhet
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 2.2 Varningsskyltar
53
2.2.8 Hög temperatur på Head Control Unit (HCU)
Pos. 1 på bild 2.2 - 12, sidan 53 temperaturskylt, art.nr 03031926-01 (2 till 4 beroende på huvud-
konfiguration).
2

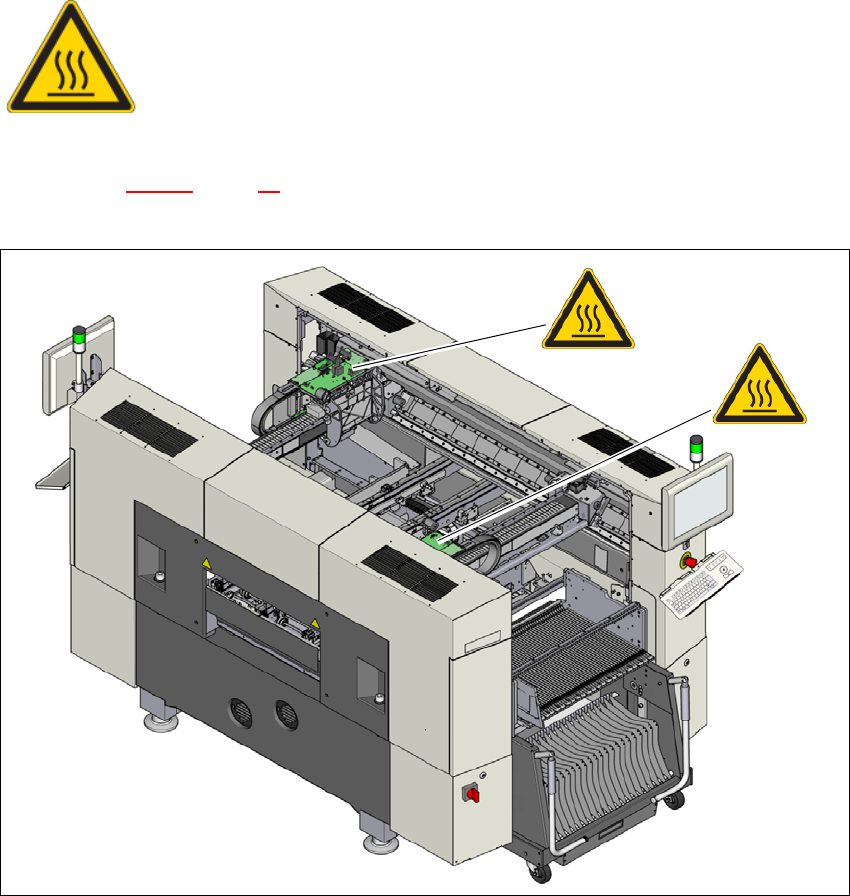

Bild 2.2 - 12 Temperaturskylt på Head Control Unit (HCU)
2
RISK FÖR BRÄNNSKADOR PGA. HÖG TEMPERATUR!
Huset till Head Control Unit (HCU) kan bli mycket varmt vid konstant drift.
Var försiktig när du vidrör Head Control Unit (HCU).
(1)
(1)
