2 Driftsäkerhet Driftsinstruktion SIPLACE SX1/SX2
2.2 Varningsskyltar Fr.o.m. programversion SR.710.0 Utgåva 12/2016
54
2.2.9 Skylten "Huvudkollision" på IC-kameran till TwinStar
Skylten "huvudkollision" på bild 2.2 - 13, artikelnr 03015392-02
(antal per automat: max. 2)
2

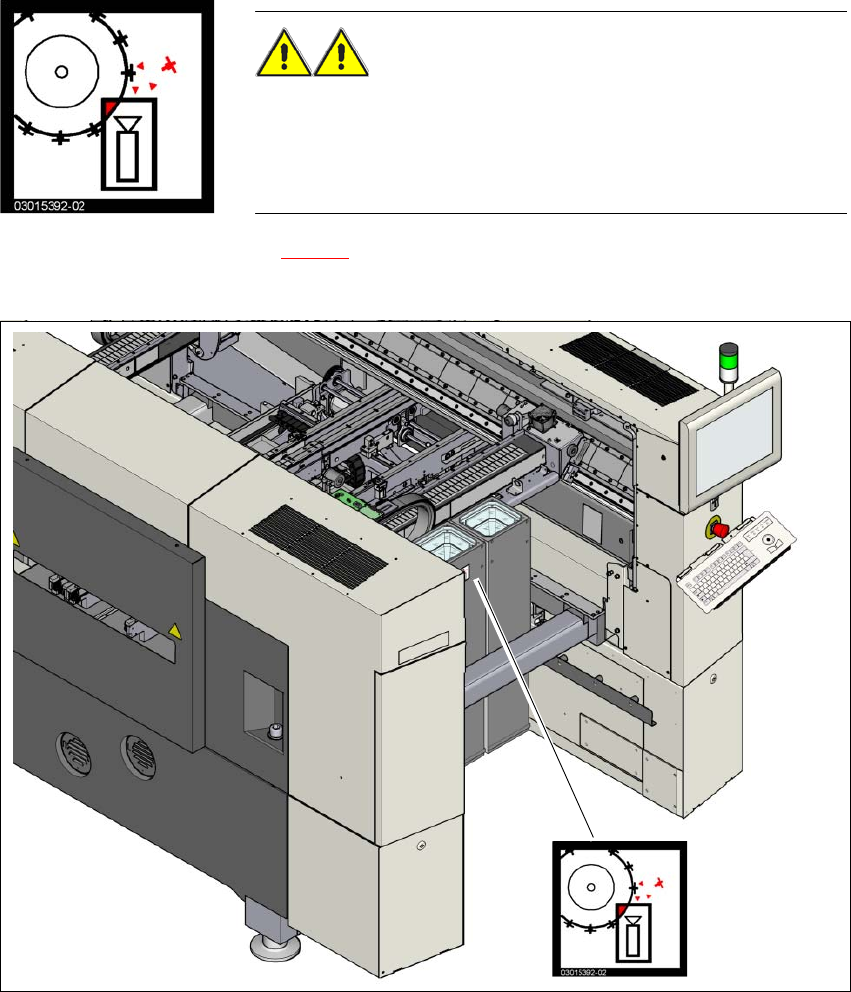

Bild 2.2 - 13 Skylten "Huvudkollision" på IC-kameran till TwinStar
(1) Skylten "Huvudkollision" på IC-kameran till TwinStar
VARNING RISK FÖR HUVUDKOLLISION 2
När ytmonteringshuvudet byts från TwinStar till SpeedStar kolliderar
SpeedStar med kamerahusen.
Demontera de stationära kamerorna av typ 33, 55 x 45, och typ 25,
16 x 16 på TwinStar.
(1)
Driftsinstruktion SIPLACE SX1/SX2 2 Driftsäkerhet
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 2.2 Varningsskyltar
55
2.2.10 Varningsskylt på kretskortstransportören
2

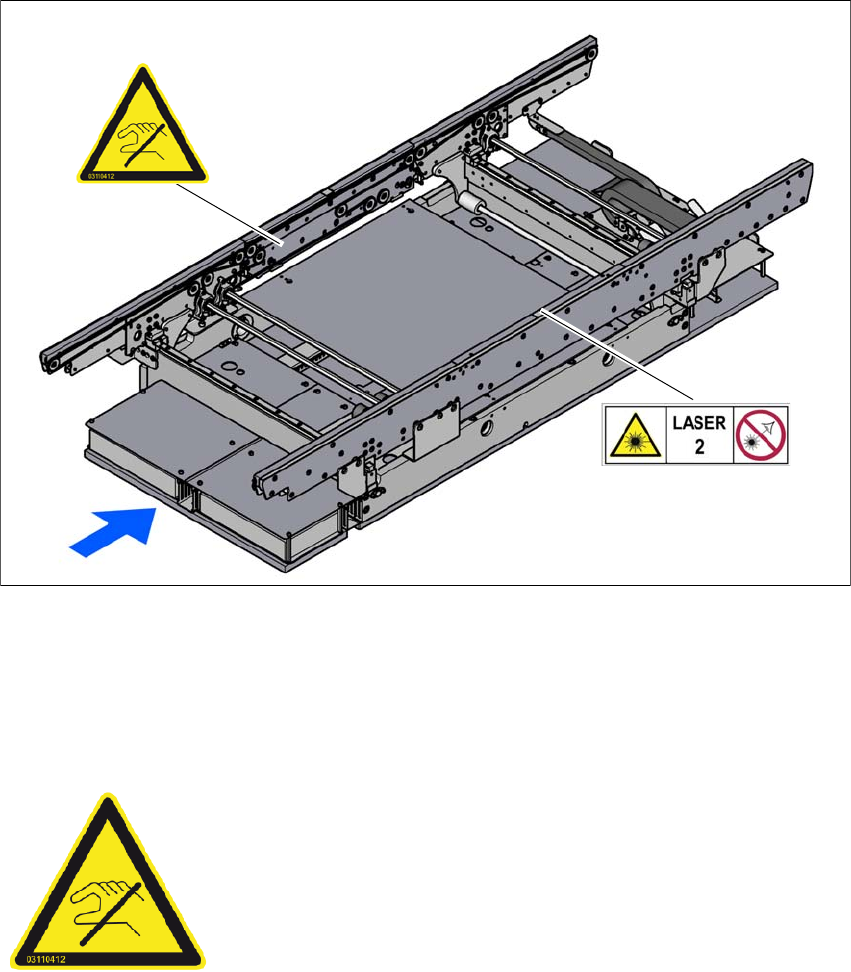

Bild 2.2 - 14 Varningsskyltar på kretskortstransportören (exempel med enkeltransportör)
(1) Varningsskylt "Känsliga transportsidor"
Pos. W laser klass 2 vid laserfotocellerna
2.2.10.1 Varningsskylt "Känsliga transportsidor" på fästplattan
2
Artikelnr 03110412-01 (1 på varje transportsida och ytmonteringsområde)
(1)
W laser klass 2
Känsliga transportsidor!
Transportsidorna är mycket känsliga och får inte flyttas utan att
bromsarna lossas.
Annars kan transportsidorna förstöras.
2 Driftsäkerhet Driftsinstruktion SIPLACE SX1/SX2
2.2 Varningsskyltar Fr.o.m. programversion SR.710.0 Utgåva 12/2016
56
2.2.10.2 Laser klass 2 vid laserfotocellerna
2
Pos. W laser klass 2 på bild 2.2 - 11, sidan 51, artikelnr 03134118-01
(antal: enkeltransportör 1, dubbeltransportör 2)
2
2
2
LASERSTRÅLNING
Laser klass 2
I enlighet med IEC 60825-1:2014
Titta inte in i strålen!
