2 Driftsäkerhet Driftsinstruktion SIPLACE SX1/SX2
2.2 Varningsskyltar Fr.o.m. programversion SR.710.0 Utgåva 12/2016
56
2.2.10.2 Laser klass 2 vid laserfotocellerna
2
Pos. W laser klass 2 på bild 2.2 - 11, sidan 51, artikelnr 03134118-01
(antal: enkeltransportör 1, dubbeltransportör 2)
2
2
2
LASERSTRÅLNING
Laser klass 2
I enlighet med IEC 60825-1:2014
Titta inte in i strålen!
Driftsinstruktion SIPLACE SX1/SX2 2 Driftsäkerhet
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 2.3 Klassificering av optiska system
57

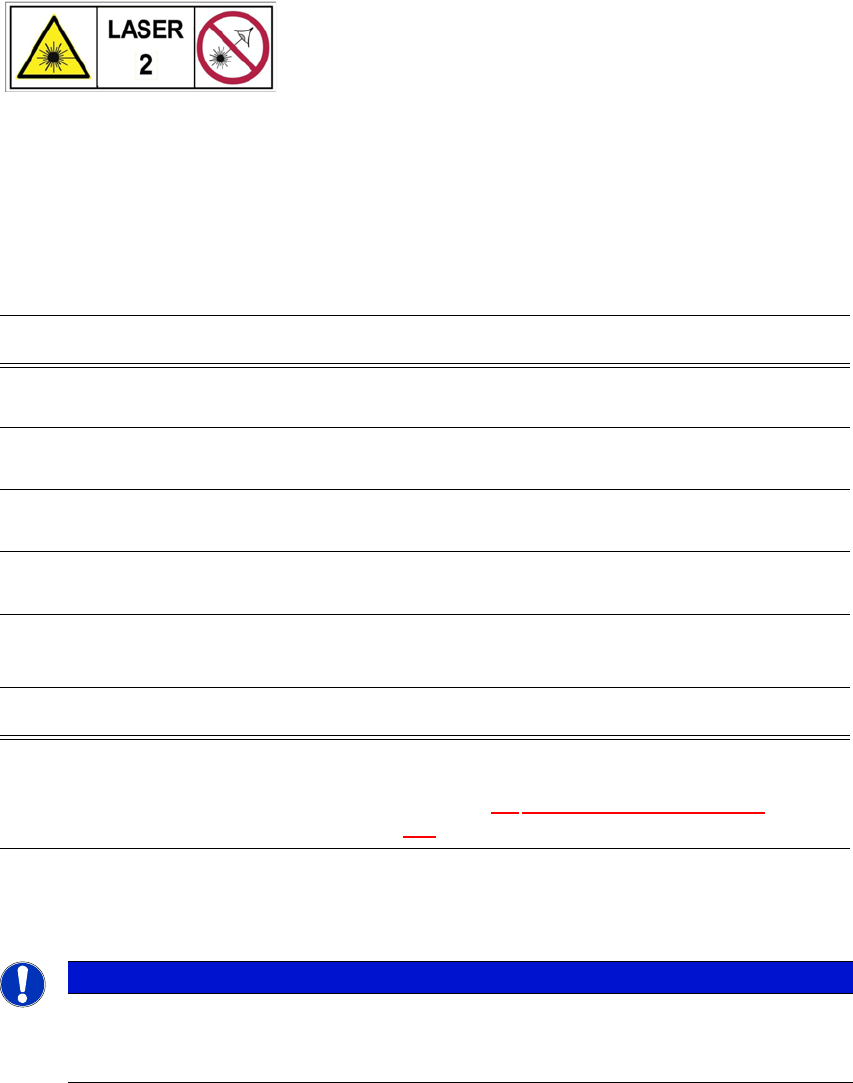

2.3 Klassificering av optiska system
2.3.1 Klassificering av komplett maskin
2
2.3.1.1 Laserklasser
Följande komponenter är klassade enligt laserklass 2:
2
Följande komponenter är klassade enligt laserklass 3B:
2
2.3.2 Klassificering av kamerasystemen
2
Den kompletta maskinen har laserklass 2.
Laserklasserna har fastställts enligt IEC 60825-1:2014.
Komponent Data
Komponentsensor på SpeedStar Max. optisk uteffekt: < 1 mW
Våglängd: 635 nm
Komponentsensor på MultiStar Max. optisk uteffekt: < 1 mW
Våglängd: 635 nm
Laserfotoceller på kretskortstransportören Max. optisk uteffekt: < 1 mW
Våglängd: 650 nm
1D-streckkodsläsare för kretskort
(Datalogic DS1500)
Max. optisk uteffekt: --
Våglängd: 658
Komponent Data
3D-koplanaritetslasermodul Max. optisk uteffekt: 60 mW
Våglängd: 670 nm
Se avsnitt 6.8
3D-koplanaritetslasermodul på sidan
322
.
ANM
Kamerabelysningssystemen innehåller starka lysdioder. Dessa har riskklass 1 enligt IEC
62741:2006.
Titta inte in i strålen!
2 Driftsäkerhet Driftsinstruktion SIPLACE SX1/SX2
2.4 Säkerhetsanvisningar för transport av automaten Fr.o.m. programversion SR.710.0 Utgåva 12/2016
58
2.4 Säkerhetsanvisningar för transport av automaten
2
Transportera automaten med en gaffeltruck som uppfyller följande:
Gaffellängd min. 1800 mm
Lyftkraft min. 6000 kg
Gaffelvidd min. 350 mm 2
2
VARNING
Risk att trucken välter!
Om den angivna specifikationen för gaffeltrucken inte följs finns det risk att den välter.
Använd bara den angivna gaffeltrucken för att transportera.
Korrekt transport av automaten beskrivs i kapitel 4
, avsnitt 4.1, sidan 165.
